Možnosti pro CLT

Redukce tuhosti

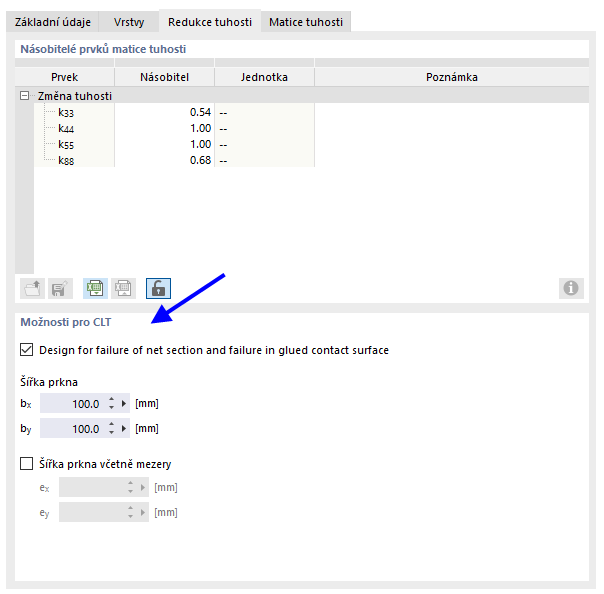

V záložce Redukce tuhosti dialogu Tloušťka je možné nastavit způsoby porušení (CM) 1 až 3 pomocí 'Možností pro křížem lepené dřevo'. Mají vliv na posouzení smyku.

Vlastní posouzení jsou popsána v addonu Posouzení dřevěných konstrukcí.
Teoretické základy mechanismů porušení jsou vysvětleny v kapitole napětí.

Wenn das Kontrollfeld 'Bemessung bei Versagen des Nettoquerschnitts und Versagen der geklebten Kontaktfläche' nicht angehakt ist, wird lediglich der Nachweis auf den Versagensmechanismus 1 durchgeführt: U desek lepených s úzkými stranami se nemohou vyskytnout tvary porušení 2 a 3.

Možnost 'Šířka desky včetně spáry' umožňuje zvětšit účinnou šířku desky.

Matice tuhosti

Materiály a materiálové modely popsané v manuálu k programu RFEM lze vybrat a definovat pro libovolné vrstvy. Na základě těchto tuhostí se vygeneruje matice tuhosti, kterou program RFEM použije pro stanovení deformací, napětí a vnitřních sil.

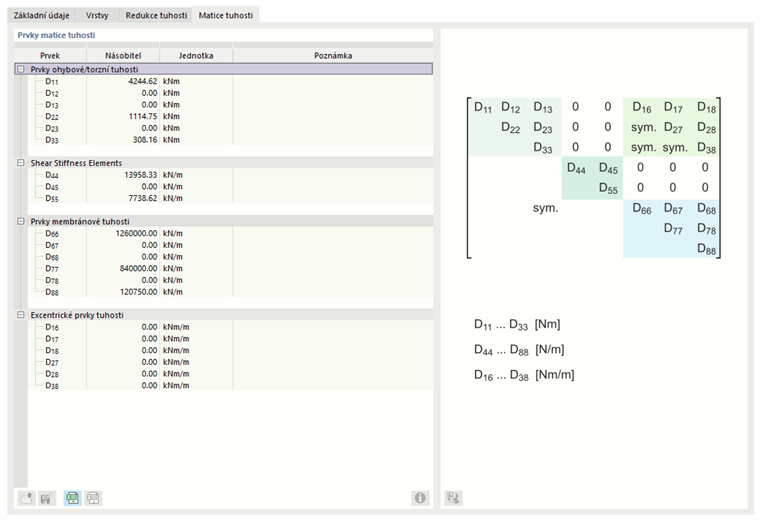

V záložce Matice tuhosti v dialogu Tloušťka se zobrazí matice tuhosti celé konstrukce.

V současnosti je pro zadání vrstev k dispozici typ tloušťky 'Direct' (viz obrázek Zadání vrstev ). Jakmile budou možné typy kontaktu mezi jednotlivými vrstvami, bude možné definovat podmínky kontaktu také pomocí plochy typy kontaktů]].
