Opcje dla CLT

Redukcja sztywności

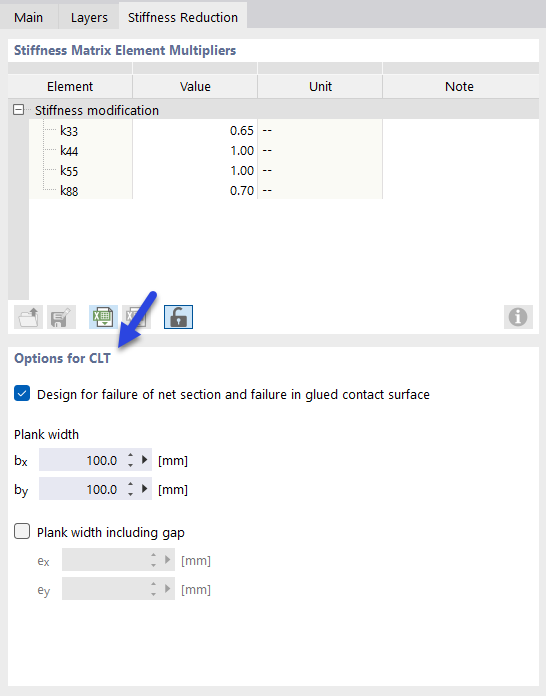

W zakładce Redukcja sztywności okna dialogowego Grubość można ustawić tryby zniszczenia (CM) od 1 do 3 za pomocą 'Opcji dla drewna klejonego krzyżowo'. Mają one wpływ na obliczenia dotyczące ścinania.

Same kontrole obliczeń są opisane w rozszerzeniu Projektowanie konstrukcji drewnianych.
Teoretyczne podstawy mechanizmów niszczenia są wyjaśnione w rozdziale Naprężenia.

Wenn das Kontrollfeld 'Bemessung bei Versagen des Nettoquerschnitts und Versagen der geklebten Kontaktfläche' nicht angehakt ist, wird lediglich der Nachweis auf den Versagensmechanismus 1 durchgeführt: Formy zniszczenia 2 i 3 nie mogą wystąpić w przypadku płyt sklejonych wąskimi bokami.

Opcja 'szerokość deski ze szczeliną' umożliwia zwiększenie efektywnej szerokości deski.

Macierz sztywności

Można wybrać i zdefiniować materiały i modele materiałowe opisane w instrukcji obsługi programu RFEM dla dowolnych warstw. Na podstawie tych sztywności generowana jest macierz sztywności, na podstawie której program RFEM określa odkształcenia, naprężenia i siły wewnętrzne.

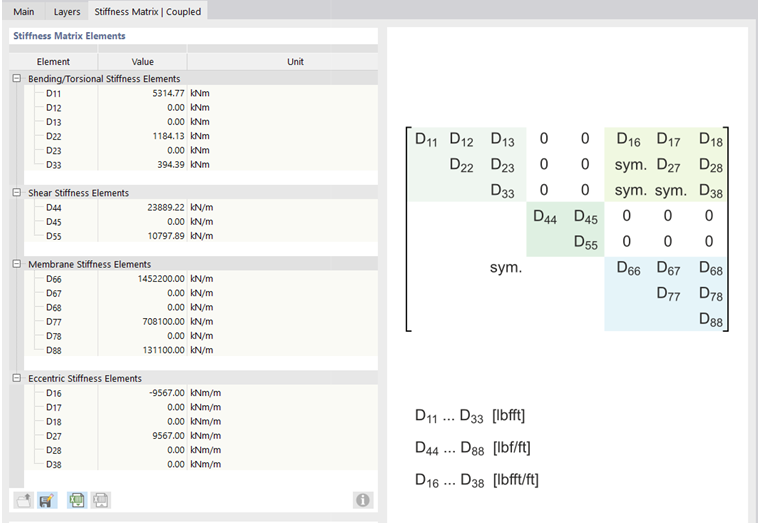

Macierz sztywności całej konstrukcji wyświetlana jest w zakładce Macierz sztywności okna dialogowego Grubość.

Obecnie do definiowania warstw dostępny jest typ grubości 'Direct' (patrz obrazek Definiowanie warstw ). Jeżeli możliwe będą typy kontaktu między poszczególnymi warstwami, warunki kontaktu będzie można również zdefiniować za pomocą powierzchni typy kontaktu.
