Rozszerzenie Powierzchnie wielowarstwowe

W niniejszej instrukcji opisano rozszerzenie Powierzchnie wielowarstwowe dla programu RFEM 6. Można je wykorzystać do obliczeń dla drewna klejonego krzyżowo, powierzchni szklanych (szkło laminowane i szkło izolacyjne) lub kompozytów z tworzyw sztucznych wzmocnionych włóknami. Może być również stosowany w konstrukcjach betonowych, lekkich lub elementach do analizy elementów warstwowych. W rozszerzeniu dostępny jest również typ Grubość płyty belki. Płyta belkowa umożliwia definicję obiektu 3D składającego się z prętów i powierzchni. Przykładem może być ściana z paneli drewnianych.

Opcje dla modeli warstw

Warstwy mogą być tworzone za pomocą biblioteki materiałów z programu RFEM lub dowolnie definiowane jako konstrukcja warstwowa zdefiniowana przez użytkownika. Ponieważ parametry powierzchni wielowarstwowych można również definiować w innych rozszerzeniach, takich jak [https://www.dlubal.com/pl/produkty/rfem/rozszerzenia-dla-rfem-6/analiza naprężeniowo-odkształceniowa Analiza naprężeniowo-odkształceniowa wymiarowanie-nośności-konstrukcji-drewnianych i stateczności konstrukcji drewnianych, rozszerzenia te są również opisane w niniejszej instrukcji. Pełny opis rozszerzeń można znaleźć w odpowiednich instrukcjach obsługi.

Dla warstw można zdefiniować dowolny model materiałowy. Możliwe jest również łączenie modeli materiałowych, takich jak materiały izotropowe i ortotropowe. Pomiędzy warstwami można określić liniowe lub nieliniowe warunki połączenia. Materiały ortotropowe są nakładane kierunkowo w poszczególnych warstwach pod kątem β.

Aktywuj rozszerzenie Powierzchnie wielowarstwowe

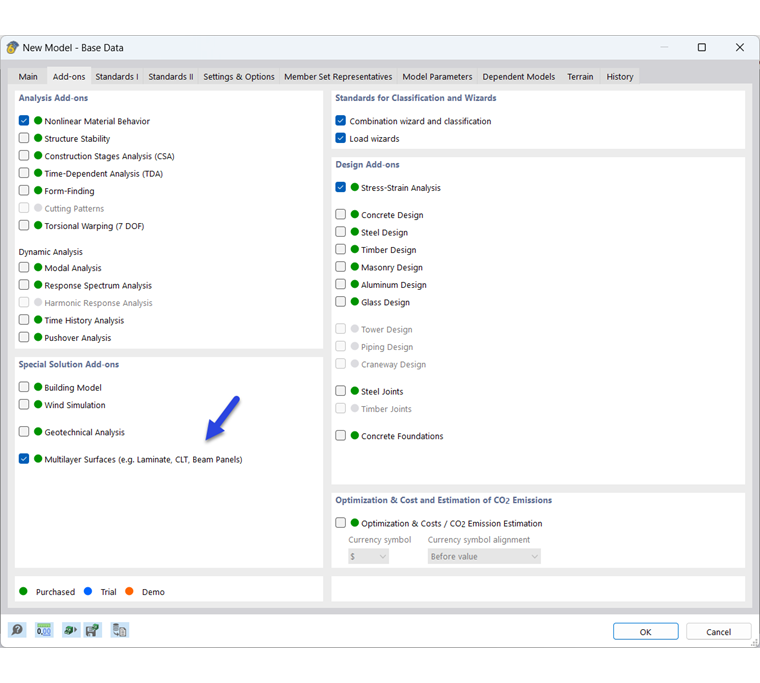

W zakładce Rozszerzenia 'Modelu - Dane podstawowe' można aktywować lub dezaktywować korzystanie z rozwiązania specjalnego Powierzchnie wielowarstwowe.

Zielony punkt przed opisem rozszerzenia oznacza, że licencja jest dostępna. Pomarańczowa lub niebieska kropka oznacza, że z rozszerzenia można korzystać tylko w wersji demonstracyjnej lub trial z ograniczonym zakresem funkcji.

Po aktywowaniu rozszerzenia Rozwiązanie specjalne interfejs użytkownika zostaje rozszerzony o nowe wpisy w nawigatorze, tabelach i oknach dialogowych. Dzięki temu parametry powierzchni wielowarstwowych są w pełni zintegrowane z interfejsem użytkownika programu RFEM.
