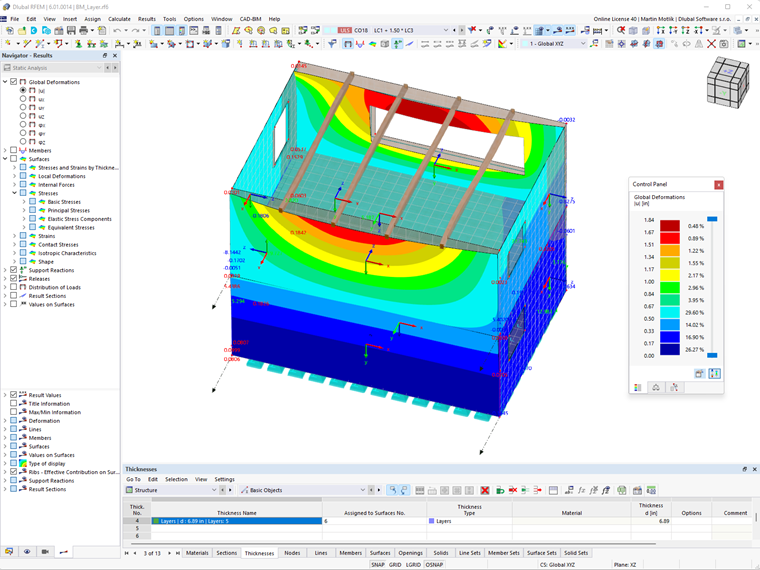

Este manual descreve o módulo Superfícies multicamada para o programa RFEM 6. Pode ser utilizado para o cálculo de superfícies de madeira laminada cruzada, vidro (vidro laminado e vidro isolante) ou plásticos reforçados com fibras. Também pode ser utilizado em estruturas de betão, estruturas de construção leve ou estruturas de elementos para analisar elementos de camada. O tipo de espessura Placa de viga também é possível no módulo. Com a placa de viga é possível a definição de um objeto 3D constituído por barras e superfícies. Um exemplo disso seriam as paredes de painéis de madeira.
Opções para modelos de camadas
As camadas podem ser criadas com a biblioteca de materiais já conhecida do RFEM ou definida livremente como uma estrutura de camadas definida pelo utilizador. Uma vez que os parâmetros de superfícies multicamadas também podem ser definidos noutros módulos, tais como Análise tensão-deformação ou dimensionamento/dimensionamento-de-madeira-de-carga-e-estabilidade-de-madeira dimensionamento, estes módulos também são descritos neste manual. Pode encontrar uma descrição completa dos módulos de dimensionamento nos respetivos manuais.
Pode ser definido qualquer modelo de material para as camadas. Também é possível combinar modelos de materiais, tais como materiais isotrópicos e ortotrópicos. Podem ser especificadas condições de acoplamento lineares ou não lineares entre as camadas. Os materiais ortotrópicos são aplicados de forma direccional nas camadas individuais com o ângulo β.

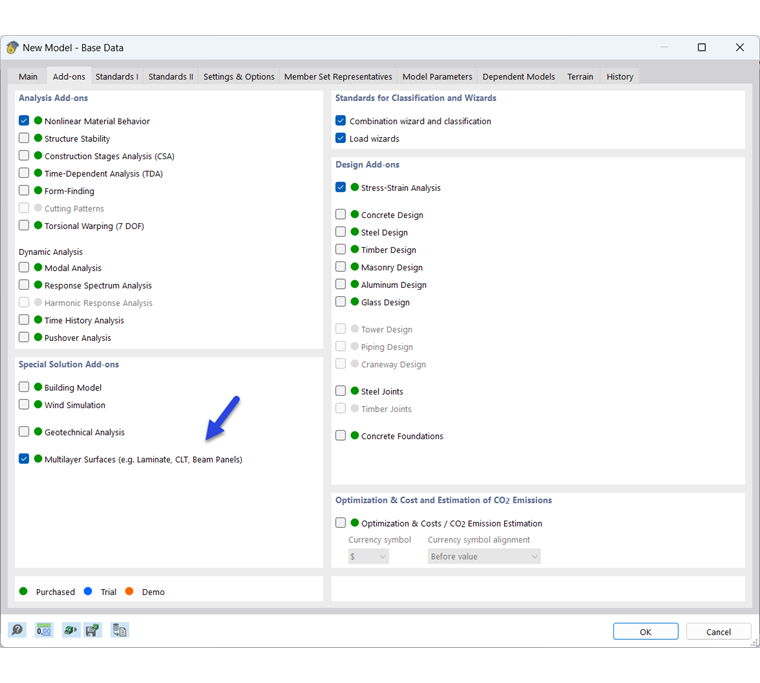

Ativar módulo Superfícies multicamadas
Pode ativar ou desativar a utilização do módulo de solução especial Superfícies multicamadas no separador Módulos da secção 'Modelo - Dados gerais'.
O ponto verde à frente da descrição do módulo significa que está disponível uma licença. O ponto laranja ou azul indica que o módulo só pode ser utilizado como versão de demonstração ou de teste com um conjunto de funções limitado.
Após a ativação do módulo Solução especial, a interface do utilizador é alargada com novas entradas no navegador, nas tabelas e nas caixas de diálogo. Assim, os parâmetros de superfícies multicamada são completamente integrados na interface do utilizador do programa RFEM.
