Addon Vícevrstvé plochy

V tomto manuálu popisujeme addon Vícevrstvé plochy pro program RFEM 6. Lze ho použít pro výpočet křížem lepeného dřeva, skleněných ploch (vrstvené a izolační sklo) nebo vláknových kompozitů. Lze ho použít také v betonových, lehkých nebo prvkových konstrukcích pro analýzu prvků vrstev. Typ tloušťky Deska nosníku je v addonu také možný. Deska nosníku umožňuje zadat 3D objekt složený z prutů a ploch. Příkladem může být stěna z dřevěných panelů.

Možnosti pro modely vrstev

Vrstvy lze vytvořit pomocí databáze materiálů známé z programu RFEM nebo volně definovat jako uživatelsky definovanou skladbu vrstev. Vzhledem k tomu, že parametry vícevrstvých ploch lze definovat také v jiných addonech, jako je Analýza napětí-přetvoření nebo posouzeni-drevenych-konstrukci/posouzeni-drevenych-konstrukci-nosnosti a stability, popisujeme tyto addony také v tomto manuálu. Úplný popis těchto addonů pro posouzení najdete v příslušných manuálech.

Pro vrstvy lze definovat libovolný materiálový model. Materiálové modely, jako jsou izotropní a ortotropní materiály, lze také kombinovat. Mezi vrstvami lze zadat lineární nebo nelineární podmínky vazby. Ortotropní materiály jsou aplikovány směrově v jednotlivých vrstvách pod úhlem β.

Aktivujte addon Vícevrstvé plochy

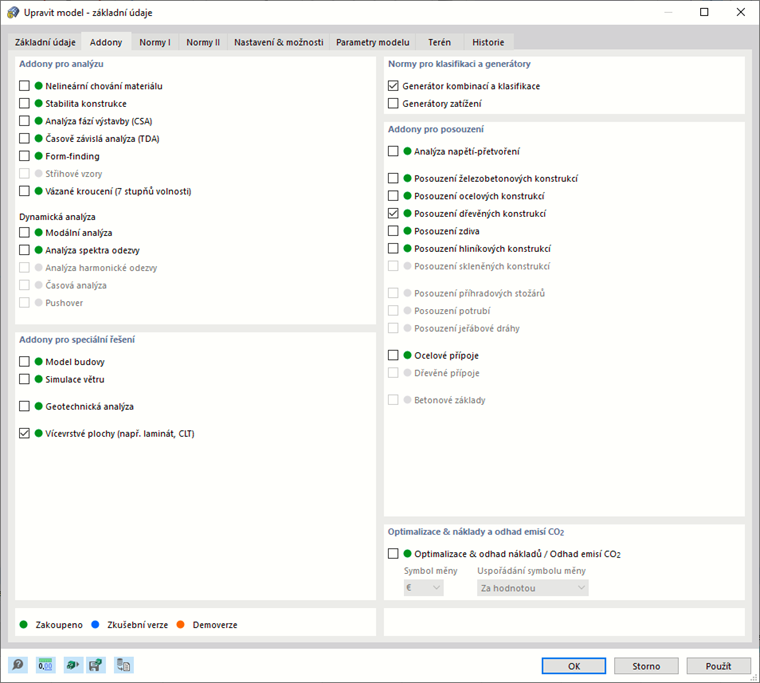

Použití addonu Speciální řešení Vícevrstvé plochy můžete aktivovat nebo deaktivovat v záložce Addony v sekci 'Základní údaje modelu'.

Zelená tečka před označením addonu znamená, že je k dispozici licence. Oranžová nebo modrá tečka znamená, že addon lze používat pouze jako demoverzi nebo zkušební verzi s omezeným rozsahem funkcí.

Po aktivaci addonu Speciální řešení se uživatelské prostředí rozšíří o nové položky v navigátoru, tabulkách a dialozích. Parametry vícevrstvých ploch jsou tak kompletně integrovány do uživatelského prostředí programu RFEM.
