Křížem lepené dřevo

Model

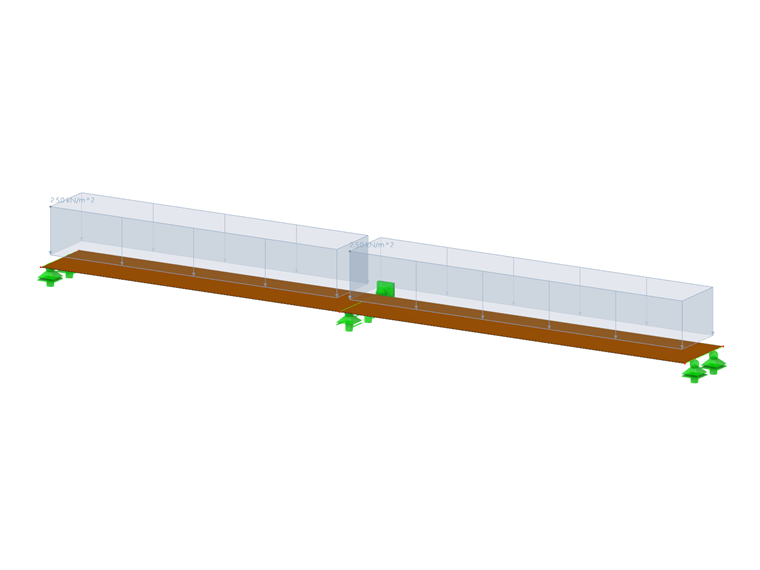

Stropní systém se počítá jako spojitý nosník. Tento příklad je popsán v učebnici [1], kapitole 11.2 "Strop jako nosník o dvou polích".

Rozpětí je 4,5 m v prvním poli a 5,2 m ve druhém poli.

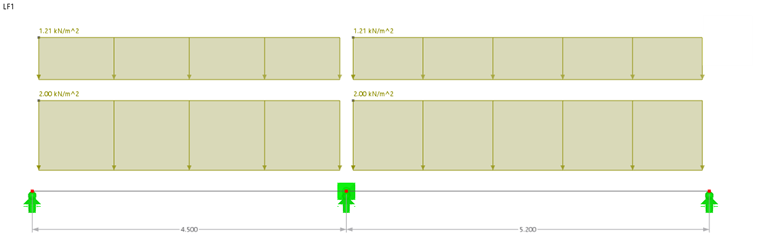

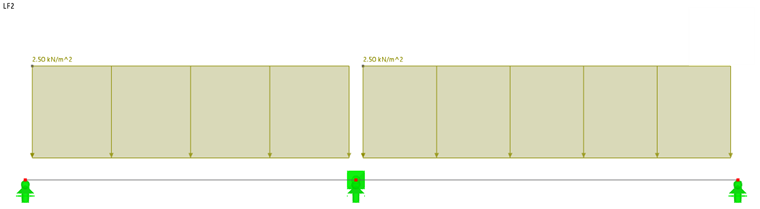

Použijí se konstantní plošná zatížení 2 kN/m2 v zatěžovacím stavu 1 a 2,5 kN/m2 v zatěžovacím stavu 2. Aby byla vlastní tíha stejná jako v příkladu z literatury, použije se v zatěžovacím stavu 1 přídavná tíha 1,21 kN/m2.

Počítá se na účinný 1 m široký pás průřezu. Podepření se provádí pomocí lineárních podpor v uZ nepohyblivých na všech třech podporách. Také střední podpora je v uX nepohyblivá. Kromě toho je zde ve směru osy Y uspořádána uzlová podpora, takže systém není kinematický.

deskový prvek

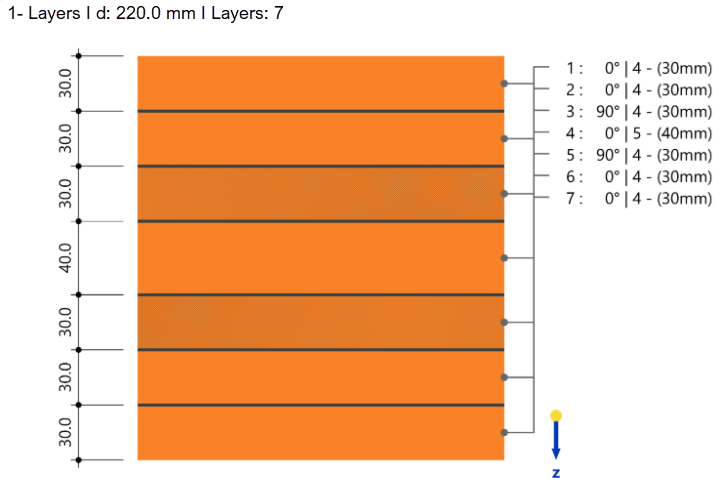

Konstrukce deskového prvku je BSP L7s2 (30l - 30l - 30w - 40l - 30w - 30l - 30l)

Výsledkem je následující tuhost:

Výpočet tuhosti je vysvětlen v kapitole Tuhosti pro vícevrstvé plochy .


Reference
  1. Wallner-Novák, M .; Koppelhuber, J.; Pock, K .: Posouzení křížem lepeného dřeva, zásady pro statiku a konstrukce podle Eurokódu, 2013, proHolz Rakousko
