Příklad CLT

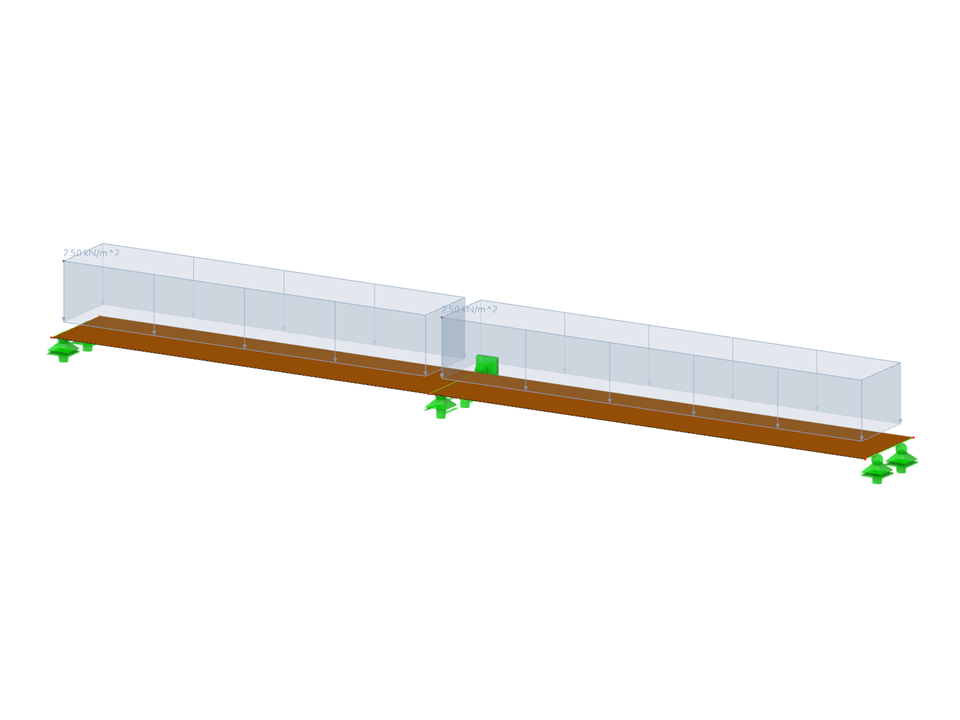

Příklad desky 11.2
| Počet uzlů | 6 |
| Počet linií | 7 |
| Počet prutů | 0 |
| Počet ploch | 2 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 10 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1,067 t |
| Rozměry (metrické) | 9,700 x 0,000 x 1,000 m |
| Rozměry (imperiální) | 31.82 x 0 x 3.28 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
