Export deformovaného tvaru sítě do .dxf v programu RFEM 6

Jak mohu exportovat deformovaný tvar sítě pro svou textilní membránovou konstrukci do souboru .dxf v programu RFEM 6?

Odpověď:

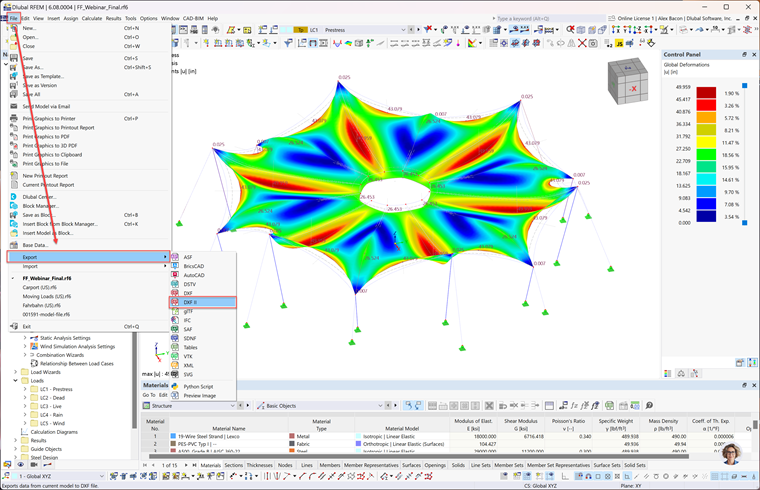

Chcete-li v programu RFEM 6 exportovat deformovaný tvar sítě do souboru .dxf, přejděte do nabídky Soubor – Export – DXF II.

FAQ 005622 | Jak mohu exportovat deformovaný tvar sítě pro svou textilní membránovou konstrukci do souboru .dxf v programu RFEM 6?

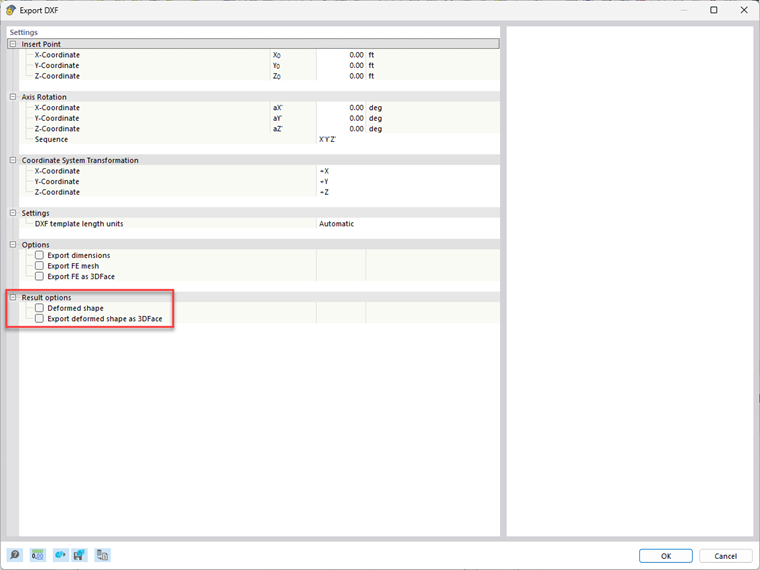

Export deformovaného tvaru – DXF II

FAQ|005622
