Madeira laminada cruzada

Modelo

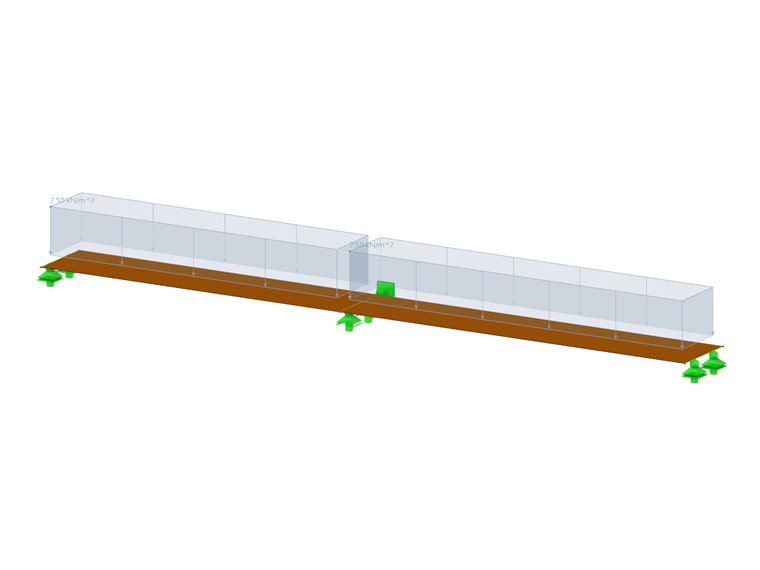

Um sistema de teto é calculado como uma viga contínua. Este exemplo é descrito no livro texto {%>

O vão é de 4,5 m no primeiro vão e de 5,2 m no segundo vão.

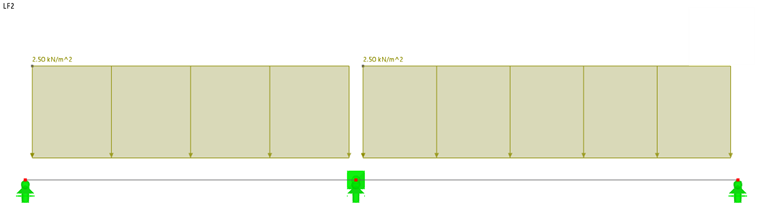

São aplicadas cargas de superfície constantes de 2 kN/m2 no caso de carga 1 e 2,5 kN/m2 no caso de carga 2. Para manter o peso próprio idêntico ao exemplo da literatura, é aplicado um peso adicional de 1,21 kN/m2 no caso de carga 1.

É calculado sobre a secção transversal efetiva de 1 m de largura. O apoio é realizado com apoios lineares em uZ imóveis nos três apoios. O apoio central também é imóvel em uX. Além disso, está disposto aí um apoio nodal na direção Y para que o sistema não se torne cinemático.

elemento de placa

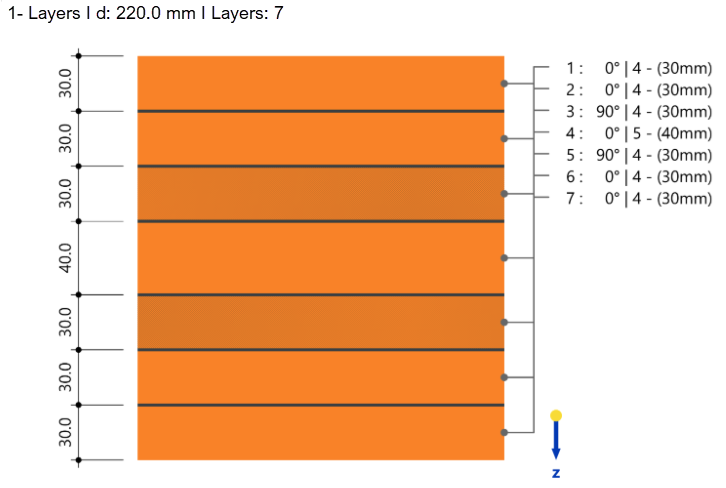

A estrutura do elemento de placa é BSP L7s2 (30l - 30l - 30w - 40l - 30w - 30l - 30l)

Isto resulta na seguinte rigidez:

O cálculo da rigidez é explicado no capítulo Rigidezes para superfícies multicamadas .


Referências
  1. Wallner-Novak, M.; Koppelhuber, J.; Pock, K .: Dimensionamento de madeira laminada cruzada, princípios da estática e construção segundo o Eurocódigo, 2013, proHolz Áustria
