Opções para CLT

Redução da rigidez

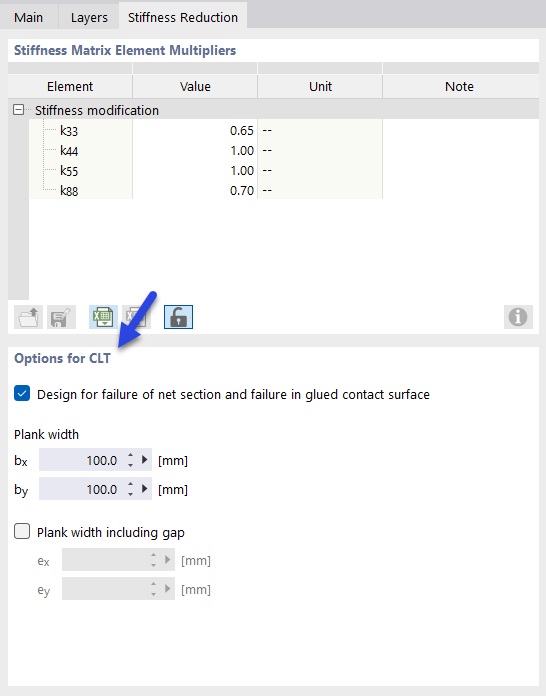

No separador Redução de rigidez da caixa de diálogo Espessura, pode definir os modos de rotura (CM) 1 a 3 utilizando as 'Opções para madeira laminada cruzada'. Estes afetam o dimensionamento ao corte.

As verificações em si são descritas no módulo Dimensionamento de madeira.
Os fundamentos teóricos dos mecanismos de rotura são explicados no Capítulo {%>

Wenn das Kontrollfeld 'Bemessung bei Versagen des Nettoquerschnitts und Versagen der geklebten Kontaktfläche' nicht angehakt ist, wird lediglich der Nachweis auf den Versagensmechanismus 1 durchgeführt: Os modos de rotura 2 e 3 não podem ocorrer para placas coladas com lados estreitos.

A opção 'Largura da tábua incluindo espaçamento' permite aumentar a largura efectiva da tábua.

Matriz de rigidez

Pode seleccionar e definir os materiais e os modelos de material descritos no manual do RFEM para quaisquer camadas. Com base nestas rigidezes, é gerada uma matriz de rigidez que é utilizada pelo RFEM para determinar as deformações, as tensões e os esforços internos.

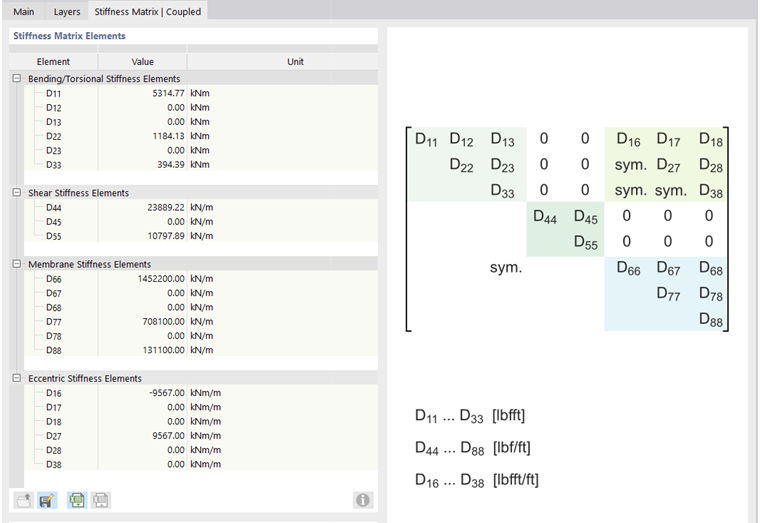

A matriz de rigidez da estrutura completa é exibida no separador Matriz de rigidez da caixa de diálogo Espessura.

Atualmente, está disponível o tipo de espessura 'Directo' para definir as camadas (ver imagem Definição de camadas ). Assim que os tipos de contacto entre as camadas individuais forem possíveis, também será possível definir as condições de contacto através de {%>
