Options pour le CLT

Réduction de rigidité

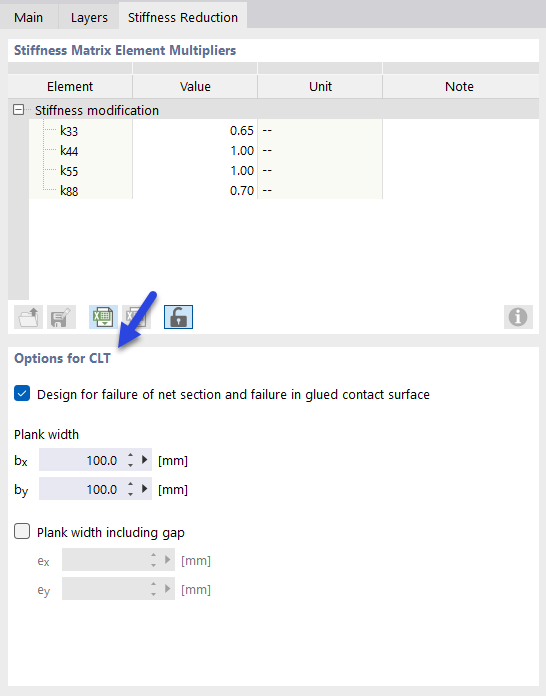

L’onglet Réduction de rigidité de la boîte de dialogue Épaisseur vous permet de définir les modes de rupture (MR) 1 à 3 à l’aide des « Options pour CLT ». Elles affectent la vérification du cisaillement.

Les vérifications sont décrites dans le manuel du module complémentaire Vérification du bois.
La théorie sur les modes de rupture est expliquée dans le chapitre Contraintes.

Si la case « Calcul de la rupture de la section nette et de la rupture dans les plans de collage » n’est pas cochée, seul le mode de rupture 1 fait l’objet d’une vérification : Les modes de rupture 2 et 3 ne peuvent pas se produire pour les planches collées avec des côtés étroits.

L’option « Largeur des planches avec jeux » vous permet d’augmenter la largeur efficace de la planche.

Matrice de rigidité

Vous pouvez sélectionner et définir les matériaux et modèles de matériau décrits dans le manuel RFEM pour toutes les couches. À partir de ces rigidités, une matrice de rigidité est générée, utilisée par RFEM pour déterminer les déformations, les contraintes et les efforts internes.

La matrice de rigidité de la structure entière est affichée dans l’onglet Matrice de rigidité de la boîte de dialogue Épaisseur.

Le type d’épaisseur « Directement » est actuellement disponible pour définir des couches (voir l’image Définir les couches ). Dès que les types de contact entre les différentes couches sont possibles, il sera également possible de définir les conditions de contact via les Types de contact entre surfaces.
