Opzioni per XLAM

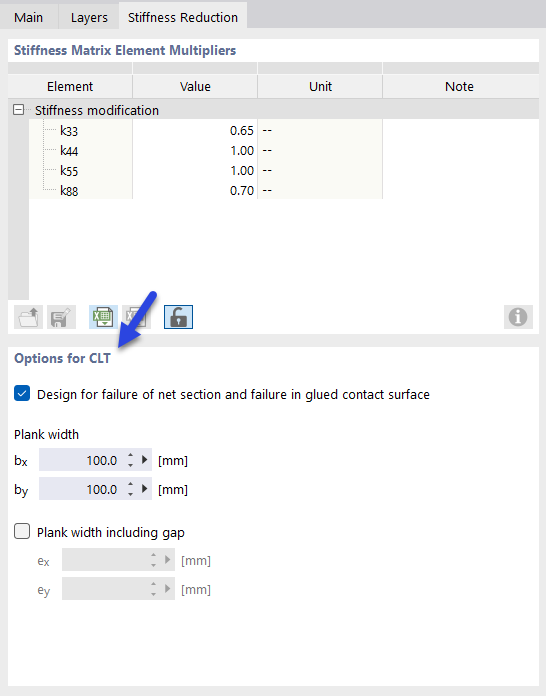

Riduzione di rigidezza

Nella scheda Riduzione di rigidezza della finestra di dialogo Spessore, è possibile impostare le modalità di rottura (CM) da 1 a 3 utilizzando le 'Opzioni per legno a strati incrociati'. Influiscono sulla verifica a taglio.

Le verifiche stesse sono descritte nell'add-on Verifica legno.
Le basi teoriche dei meccanismi di rottura sono spiegate nel capitolo fail-mode.

Wenn das Kontrollfeld 'Bemessung bei Versagen des Nettoquerschnitts und Versagen der geklebten Kontaktfläche' nicht angehakt ist, wird lediglich der Nachweis auf den Versagensmechanismus 1 durchgeführt: Le modalità di rottura 2 e 3 non possono verificarsi per pannelli incollati con lati stretti.

L'opzione 'larghezza della tavola inclusa la fessura' consente di aumentare la larghezza effettiva della tavola.

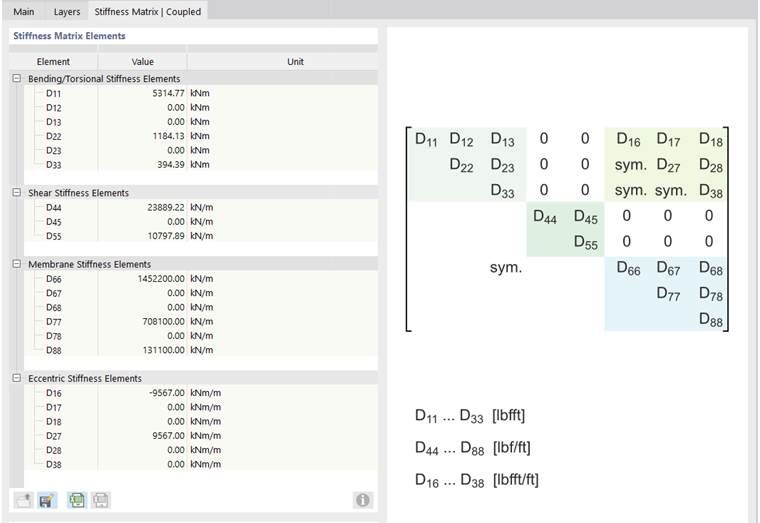

Matrice di rigidezza

È possibile selezionare e definire i materiali e i modelli di materiali descritti nel manuale di RFEM per qualsiasi strato. Sulla base di queste rigidezze, viene generata una matrice di rigidezza, che viene utilizzata da RFEM per determinare gli spostamenti generalizzati, le tensioni e le forze interne.

La matrice di rigidezza dell'intera struttura è visualizzata nella scheda Matrice di rigidezza della finestra di dialogo Spessore.

Attualmente, il tipo di spessore 'Diretto' è disponibile per la definizione degli strati (vedi l'immagine Definizione degli strati ). Non appena i tipi di contatto tra i singoli strati saranno possibili, sarà anche possibile definire le condizioni di contatto tramite superficie tipi di contatto.
