Опции для CLT

Редукция жесткости

Во вкладке « Снижение жесткости » диалогового окна «Толщина» можно задать формы выхода из работы (CM) от 1 до 3 с помощью 'Опций для поперечно-клеёной древесины'. Они влияют на расчет на сдвиг.

Сами проверки расчета описаны в аддоне Расчёт деревянных конструкций.
Теоретические основы механизмов выхода из работы объяснены в разделе {%

Wenn das Kontrollfeld 'Bemessung bei Versagen des Nettoquerschnitts und Versagen der geklebten Kontaktfläche' nicht angehakt ist, wird lediglich der Nachweis auf den Versagensmechanismus 1 durchgeführt: Режимы выхода из работы 2 и 3 не могут возникать у плит, соединенных с узкими сторонами.

Функция 'ширина доски, включая зазор', позволяет увеличить полезную ширину доски.

Матрица жёсткости

Вы можете выбрать и задать материалы и модели материалов, описанные в руководстве RFEM для любых слоев. На основе данных жесткостей создается матрица жесткости, которую программа RFEM использует для определения деформаций, напряжений и внутренних сил.

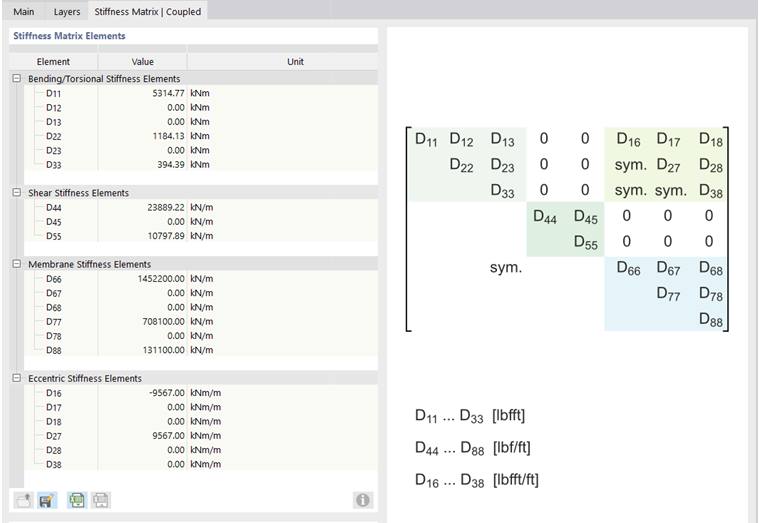

Матрица жесткости всей конструкции отображается во вкладке Матрица жесткости диалогового окна Толщина.

В настоящее время для задания слоёв доступен тип толщины 'Прямая' (см.|изображение028847|Определение слоев#). Как только возможны типы контакта между отдельными слоями, можно будет задать условия контакта через поверхность типы контактов.
