Расчет многослойных поверхностей

В этой главе описаны особенности, которые необходимо учитывать при расчёте.

Особенно в случае более мягких кросс-ламинированных деревянных панелей с толстыми слоями плиты, важно обеспечить то, что отдельные слои не слишком толстые: Большое искажение сдвига у плит, которые смещены в слое на 0° и 90° с модулем упругости E90 = 0 для второстепенного направления, не может быть правильно отображено по теории плит в случае более толстых слоев. В этом случае расчет выполняется со слишком жесткими значениями!

Ярким примером является так называемая многослойная плита, показанная на следующем рисунке. Верхние слои состоят из тонкой стальной пластины и очень толстого среднего слоя из пенопласта.

Инфо

Для расчета таких моделей с помощью аддона планируется отобразить промежуточные слои в виде тел. Таким образом, можно учитывать более высокую деформацию сдвига.

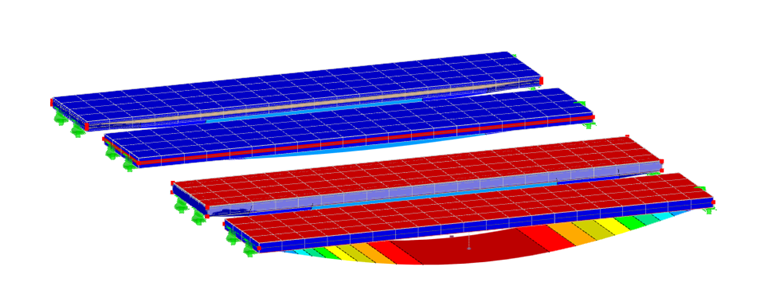

Данную проблему можно понять на модели «деформации сдвига» (см. столбец справа). Ошибка хорошо видна на плите из поперечно-клеёной древесины с очень толстыми промежуточными слоями. У обычных конструкций из поперечно-клеёной древесины, которые также показаны в модели, ошибка приближается к нулю.
