Cálculo de superficies multicapa

Este capítulo describe las características especiales que se deben considerar durante el cálculo.

En el caso de paneles de madera contralaminada más blandos con capas de tablero más gruesas, es importante asegurarse de que las capas individuales no sean demasiado gruesas: La alta distorsión de cortante de los tableros que se desplazan en la capa 0° y 90° con un módulo de elasticidad de E90 = 0 para la dirección secundaria no se puede representar correctamente mediante la teoría de placas en el caso de capas más gruesas. ¡En este caso, el cálculo se realiza con valores demasiado rígidos!

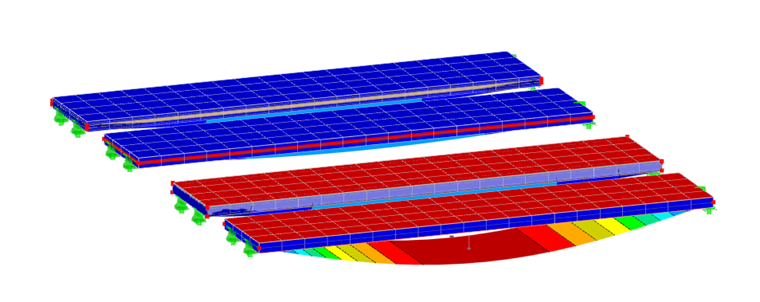

Un ejemplo extremo de esto es el ejemplo de una placa tipo sándwich que se muestra en la siguiente imagen. Las capas superiores consisten en una placa de acero delgada y la capa intermedia muy gruesa de plástico celular.

Información

Para el cálculo de tales modelos con el complemento, hay planes para mostrar las capas intermedias como sólidos. Por lo tanto, se puede considerar una deformación por cortante más alta.

Puede comprender el problema en el modelo de "deformación por cortante" (consulte la columna a la derecha). El error es claramente visible en la placa de madera contralaminada con capas intermedias muy gruesas. Para estructuras comunes de madera contralaminada, también mostradas en el modelo, el error se aproxima a cero.
