CLT 选项

刚度折减

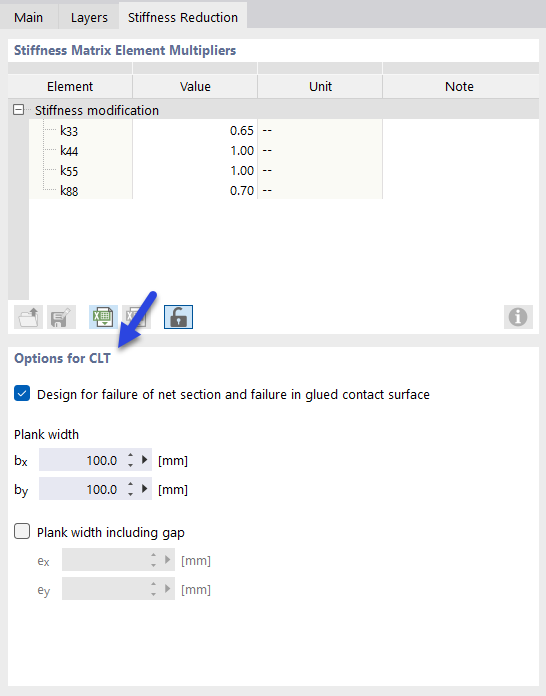

在“厚度”对话框的“刚度折减”选项卡中,您可以使用'正交胶合木选项'设置失效模式 (CM) 1 到 3。 Diese betreffen die Schubbemessung.

在“木结构设计”模块中对设计验算进行说明。
在章节 {%|003636#failure-mode 应力]]中介绍了失效机制的理论背景。

Wenn das Kontrollfeld 'Bemessung bei Versagen des Nettoquerschnitts und Versagen der geklebten Kontaktfläche' nicht angehakt ist, wird lediglich der Nachweis auf den Versagensmechanismus 1 durchgeführt: 对于窄边粘合的板,不会出现失效模式 2 和 3。

使用'板宽(包括间隙)'选项可以增加有效的木板宽度。

刚度矩阵

可以为每个层选择并定义材料手册中介绍的材料和材料模型。 根据计算得出的刚度会生成一个刚度矩阵,RFEM 使用该矩阵可以计算变形、应力和内力。

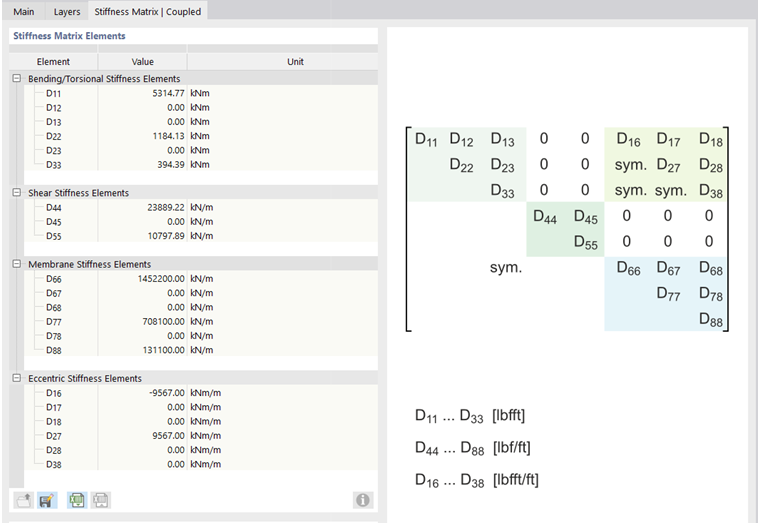

整个结构的刚度矩阵显示在厚度对话框的刚度矩阵选项卡中。

目前,'直接' 厚度类型可用于定义层(见图 定义层 )。 如果各层之间的接触类型成为可能,则也可以通过以下网址定义接触条件 {%!接触类型 ]].
