Dieses Modell demonstriert die Erstellung von Flächenlastfällen aus verschiedenen Stellungen beweglicher Lasten mithilfe der RF-BEWEG-Funktion in der Dlubal-Software. Zudem wird erklärt, wie Favoritengruppen in der Querschnittsbibliothek angelegt werden. Diese Funktionen sind essenziell, um präzise und effiziente Modelle von Fußgängerbrücken zu erstellen. Anhand dieses Modells können auch Wanderlasten und deren Auswirkung auf die Struktur untersucht werden.
Modell verwendet in
- Animationen
- Favoritengruppe in der Querschnittsbibliothek anlegen
- Selektieren von zusammengehörigen Objekten
- Letzte Funktion wiederholen
- Vorselektion
- Erzeugen von Wanderlasten in RFEM 5 mit RF-BEWEG Flächen
- T&T 004 | Modellierung - Favoritengruppen
- KB 001665 | Erzeugen von Wanderlasten in RF-BEWEG Flächen | Teil 2
- KB 001665 | Erzeugen von Wanderlasten in RF-BEWEG Flächen | Teil 2
- Lagerarten und Auflager
- KB 000630 | Selektieren von zusammengehörigen Objekten
- KB 000574 | Letzte Funktion wiederholen
- KB 000537 | Vorselektion
- KB 000940 | Animationen
Gesamt
Diese Seite hat 0 Nutzerbewertungen.
| 5 Sterne | ||
| 4 Sterne | ||
| 3 Sterne | ||
| 2 Sterne | ||
| 1 Stern |
Fußgängerbrücke Modellierung mit RF-BEWEG
| Anzahl Knoten | 37 |
| Anzahl Linien | 51 |
| Anzahl Stäbe | 47 |
| Anzahl Flächen | 8 |
| Anzahl Lastfälle | 82 |
| Anzahl Lastkombinationen | 82 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 16.265 t |
| Abmessungen (metrisch) | 20.500 x 3.000 x 3.250 m |
| Abmessungen (imperial) | 67.26 x 9.84 x 10.66 feet |
| Programmversion | 5.24.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Ähnliche Modelle
..png?mw=320&hash=bd2e7071b02d74aef6228d22c4b83867d2d7e1a5)
Dauer: 00:01:13 min
Dauer: 00:00:23 min
Allgemeines
Dauer: 00:03:33 min
Dauer: 01:06:04 min
Dauer: 01:14:03 min
Dauer: 01:08:55 min
Dauer: 00:00:59 min
Dauer: 00:00:42 min
Dauer: 00:01:30 min

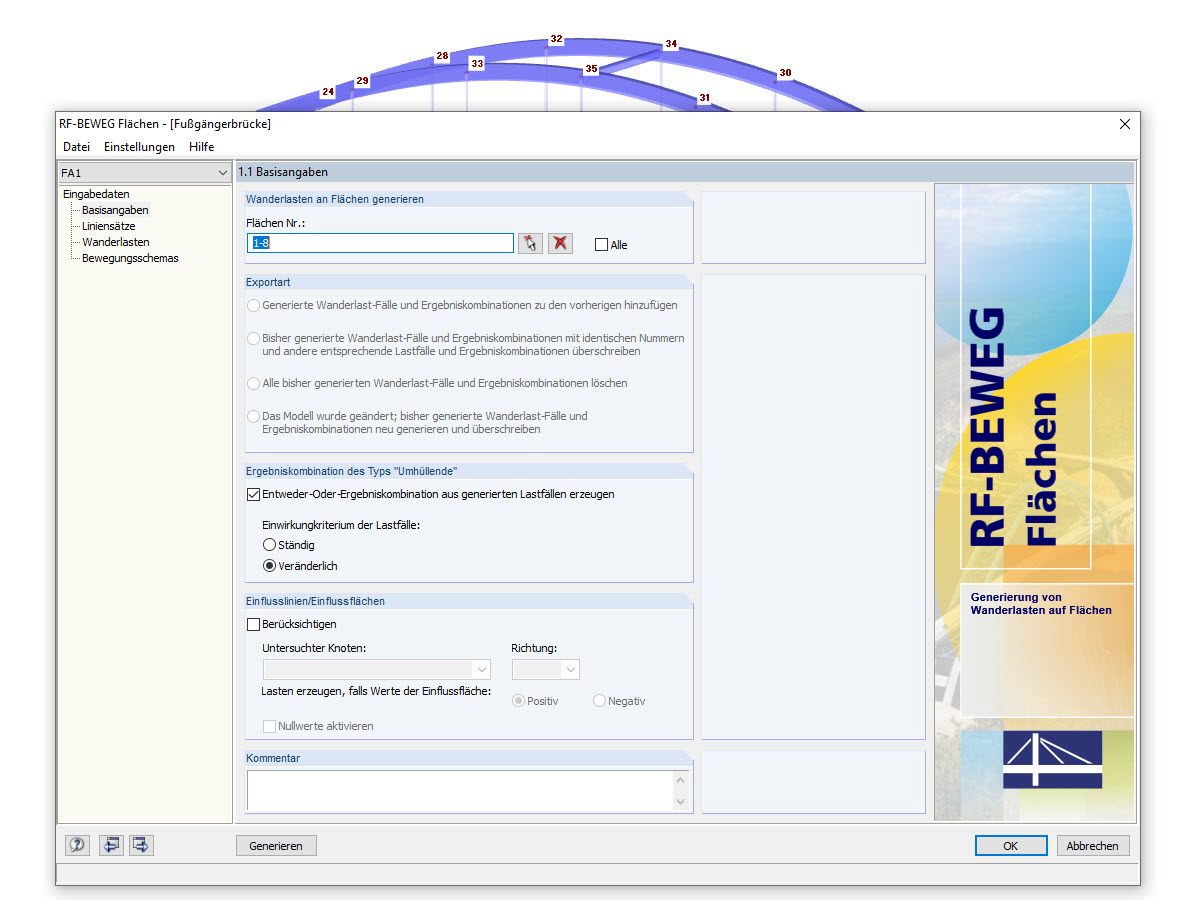

RF-BEWEG Flächen erleichtert die Aufgabe, Lastfälle aus den verschiedenen Stellungen beweglicher Lasten zu erzeugen. Aus den Laststellungen der Wanderlast werden separate Lastfälle für RFEM 5 generiert. Optional wird auch die umhüllende Ergebniskombination aller Laststellungen erzeugt.

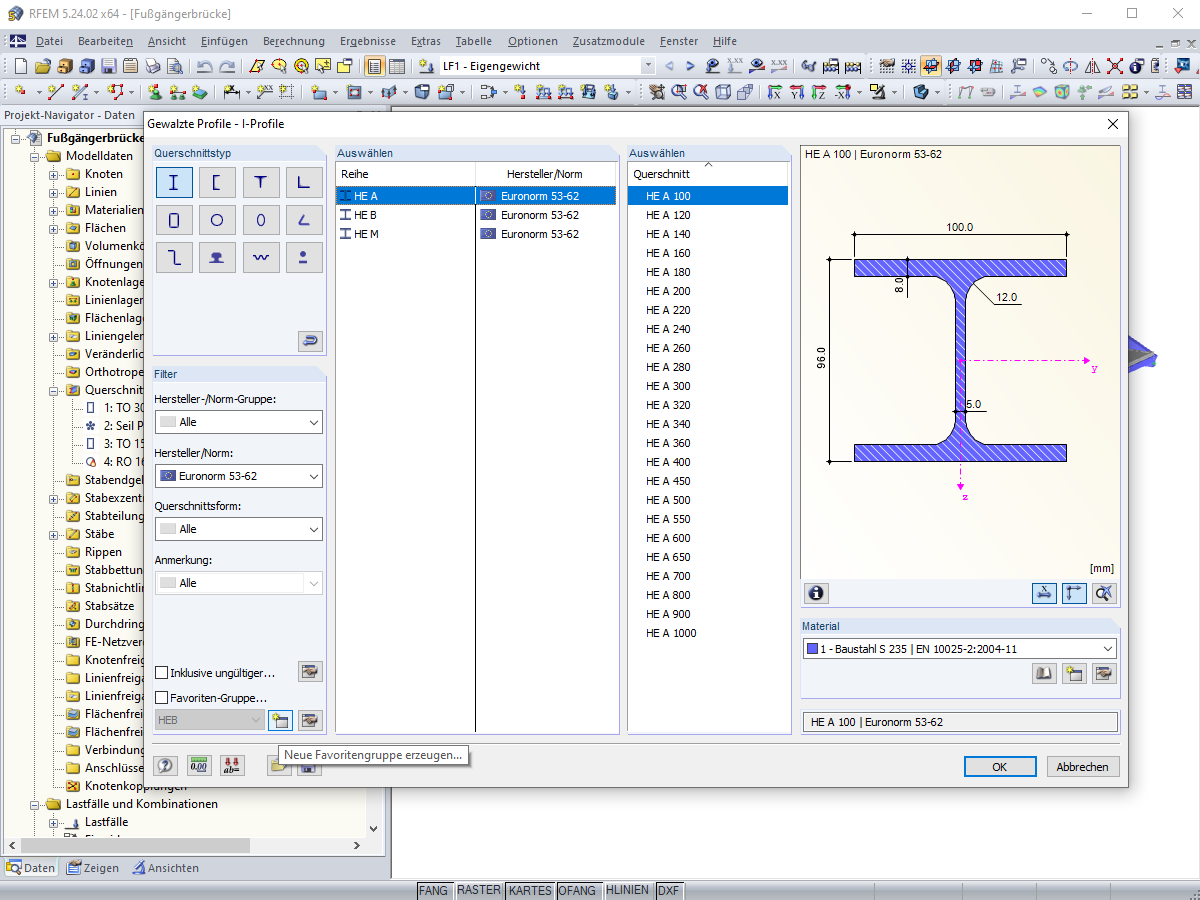

Mit der Option "Filter" in der Querschnittsbibliothek besteht in RFEM und RSTAB die Möglichkeit, nur Profile bestimmter Normen, Querschnittsformen oder Querschnittstypen anzeigen zu lassen. Optional kann in der gleichen Maske auch das Material ausgewählt werden.
