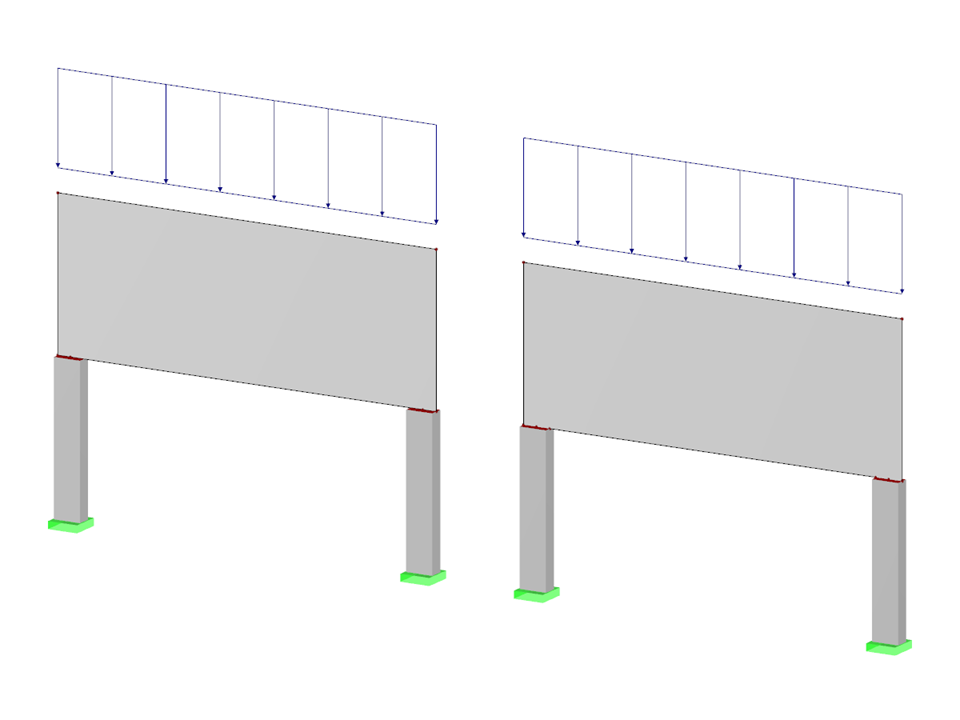

Das Modell präsentiert ein detailliertes Scheibe-Stab System, bei dem das Zusammenspiel von Scheiben und Stäben im Fokus steht. Die wiederholte Darstellung hebt die grundlegende Wechselwirkung der Konstruktionselemente hervor. Das verlinkte Bild (https://www.dlubal.com/de/img/13170) zeigt eine technische Illustration, die geometrische Konfigurationen und mögliche Beanspruchungsbereiche visualisiert. Die Abbildung unterstützt die Analyse von Lastübertragungsmechanismen und konstruktiver Optimierung. Die präzise Darstellung ermöglicht eine fundierte Beurteilung der Verbindungsstellen.
Teilmodelle
Modell verwendet in
Gesamt
Diese Seite hat 0 Nutzerbewertungen.
| 5 Sterne | ||
| 4 Sterne | ||
| 3 Sterne | ||
| 2 Sterne | ||
| 1 Stern |
Scheibe-Stab Systemanalyse
| Anzahl Knoten | 18 |
| Anzahl Linien | 18 |
| Anzahl Stäbe | 8 |
| Anzahl Flächen | 2 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 22,200 t |
| Abmessungen (metrisch) | 14.500 x 0.244 x 5.122 m |
| Abmessungen (imperial) | 47.57 x 0.8 x 16.8 feet |
| Programmversion | 5.13.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
