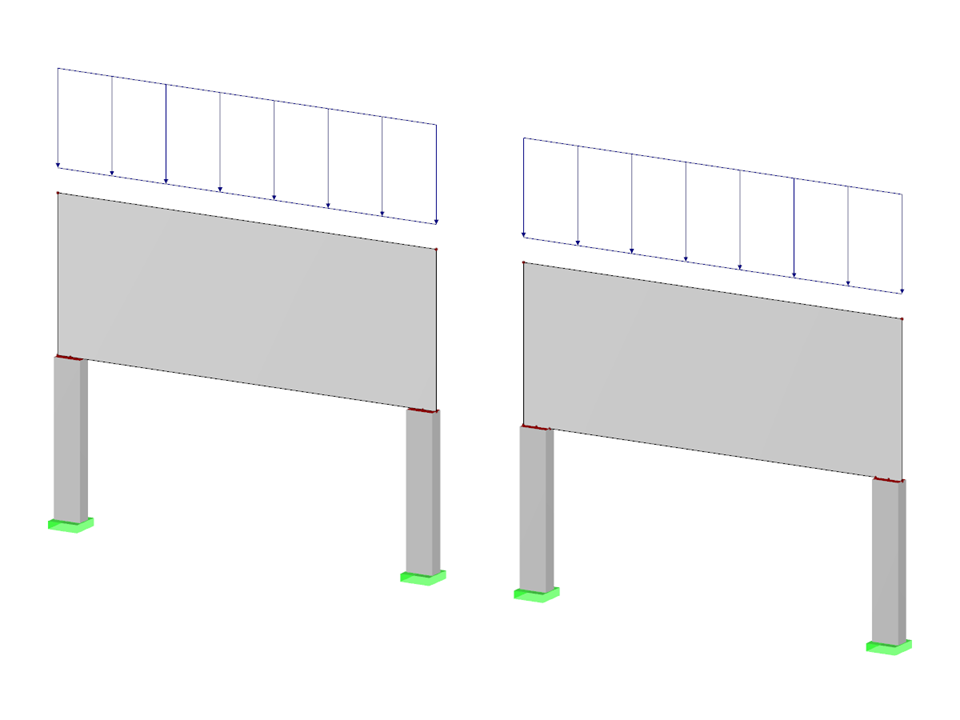

Model przedstawia szczegółowy system płyta-belka, koncentrując się na współpracy płyt i belek. Powtarzalne przedstawienie podkreśla podstawową interakcję elementów konstrukcyjnych. Połączony obraz (https://www.dlubal.com/de/img/13170) pokazuje techniczną ilustrację wizualizującą konfiguracje geometryczne i możliwe obszary naprężeń. Ilustracja wspiera analizę mechanizmów przenoszenia obciążeń oraz optymalizację konstrukcji. Precyzyjne przedstawienie umożliwia rzetelną ocenę połączeń.
Podmodele
Łącznie
Ta strona ma 0 ocen użytkowników.
| 5 gwiazdek | ||
| 4 gwiazdki | ||
| 3 gwiazdki | ||
| 2 gwiazdki | ||
| 1 gwiazdka |
Analiza systemu płyta-pręt
| Liczba węzłów | 18 |
| Liczba linii | 18 |
| Liczba prętów | 8 |
| Liczba powierzchni | 2 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 22,200 t |
| Wymiary (metryczne) | 14,500 x 0,244 x 5,122 m |
| Wymiary (imperialne) | 47.57 x 0.8 x 16.8 feet |
| Wersja programu | 5.13.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
