Scheibe-Stab
  • Descrizione
  • Recensioni (0)

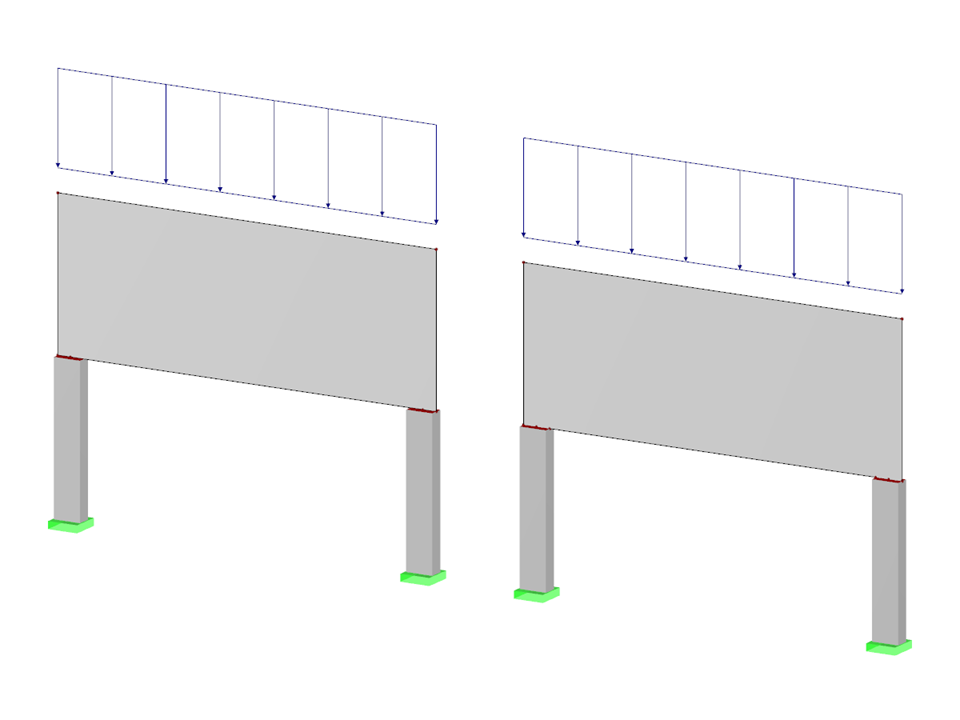

Il modello presenta un sistema piastra-asta dettagliato, incentrato sull'interazione tra piastre e aste. La rappresentazione ripetuta evidenzia l'interazione fondamentale degli elementi costruttivi. L'immagine collegata (https://www.dlubal.com/de/img/13170) mostra un'illustrazione tecnica che visualizza configurazioni geometriche e possibili aree di sollecitazione. La figura supporta l'analisi dei meccanismi di trasmissione dei carichi e l'ottimizzazione strutturale. La rappresentazione precisa consente una valutazione informata dei giunti.

Sottomodelli
Concrete Structure Rigid Members

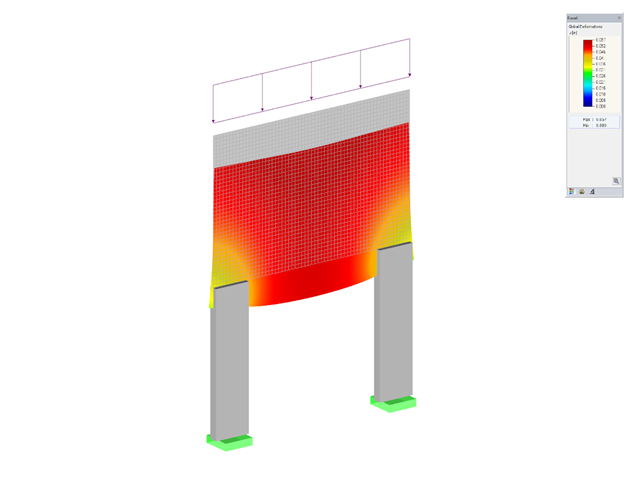

Struttura in calcestruzzo - aste rigide
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Analisi sistema piastra-asta

Numero di nodi 18
Numero di linee 18
Numero di aste 8
Numero di superfici 2
Numero di casi di carico 1
Peso totale 22,200 t
Dimensioni (metriche) 14.500 x 0.244 x 5.122 m
Dimensioni (imperiali) 47.57 x 0.8 x 16.8 feet
Versione del programma 5.13.01

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
