Příčina neúčinnosti ohybového momentu v liniovém kloubu ve středu plochy

Pokud byl liniový kloub definován správně, může být problém v nesprávném zadání podpory.

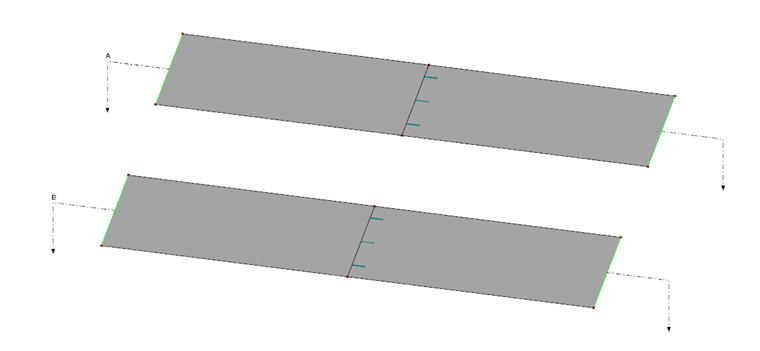

1 Dvě rovné plochy se středovým liniovým kloubem

Obwohl das System (siehe Bild 01) augenscheinlich gleich sein müsste, resultiert in einer Fläche aus der Schnittgrößenermittlung ein Moment in Feldmitte.

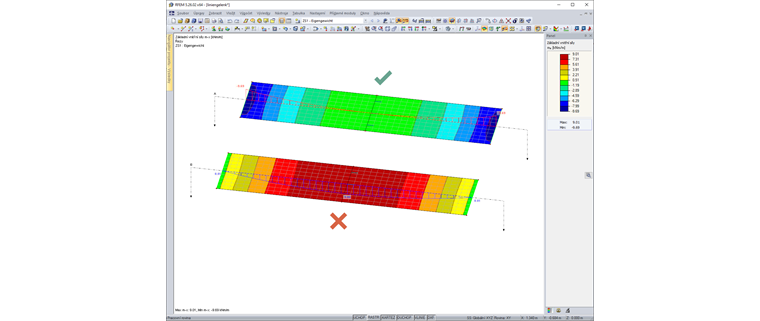

2 Průběh základní vnitřní síly mx

Die Ursache kann in dem vorliegenden Fall schon aus der Fehlermeldung nach der Berechnung des Lastfalls abgeleitet werden.

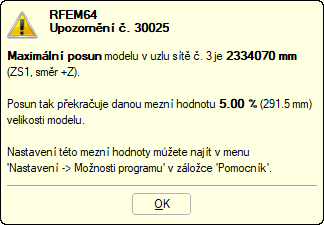

3 Chybová zpráva po výpočtu

Es resultieren sehr große Verformungen in dem unteren System, sodass dies schon auf eine fehlerhafte Lagerung der Fläche hindeutet.

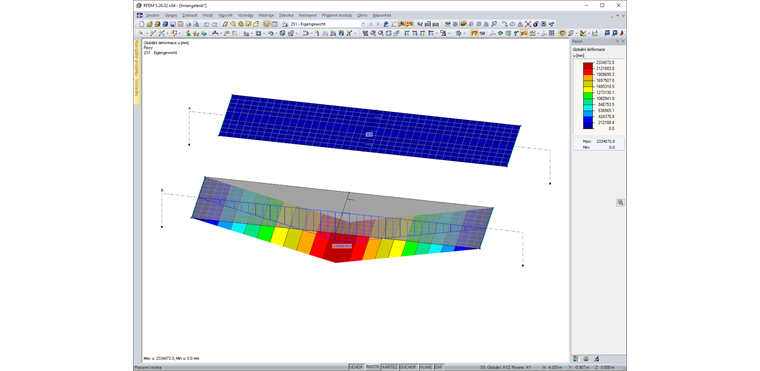

4 Deformace konstrukce odpovídající chybovému hlášení na Obrázku 03

Bei der Kontrolle der Linienlager wird deutlich, dass sich das untere System aufgrund der fehlenden Einspannung um die globale Y-Achse verdreht. Dies führt dann letztlich auch zu den nicht aussagekräftigen Schnittgrößenverlauf der Grundschnittgröße m_x.

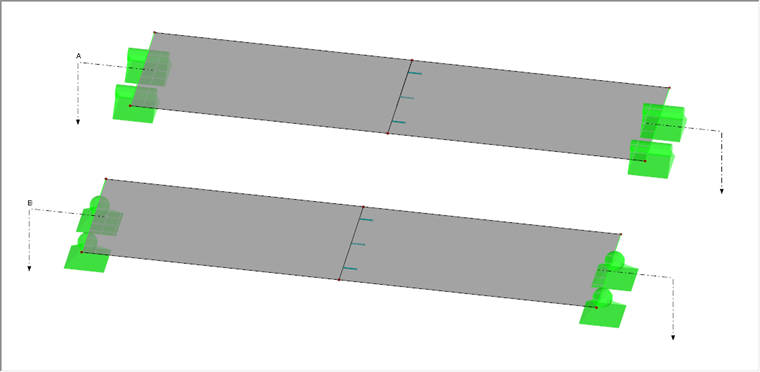

5 Nesprávně definované liniové podpory v konstrukci

Wird das Linienlager angepasst, erhält man das erwartete Ergebnis.
