Causa di rottura del momento flettente al vincolo interno della linea al centro della superficie

Se il vincolo interno della linea è stato definito correttamente, il problema potrebbe risiedere nella definizione errata del vincolo esterno.

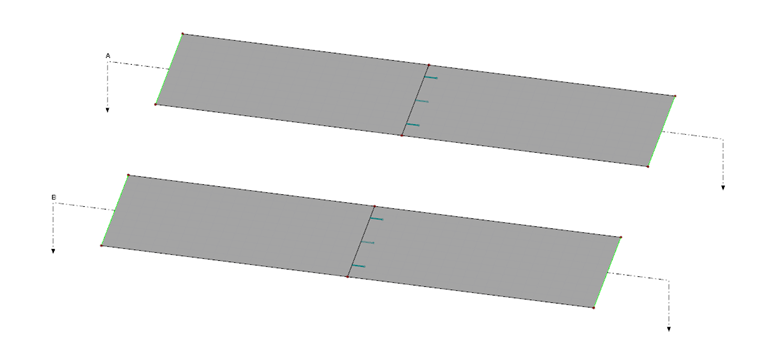

1 Due superfici uguali con cerniera centrale della linea

Obwohl das System (siehe Bild 01) augenscheinlich gleich sein müsste, resultiert in einer Fläche aus der Schnittgrößenermittlung ein Moment in Feldmitte.

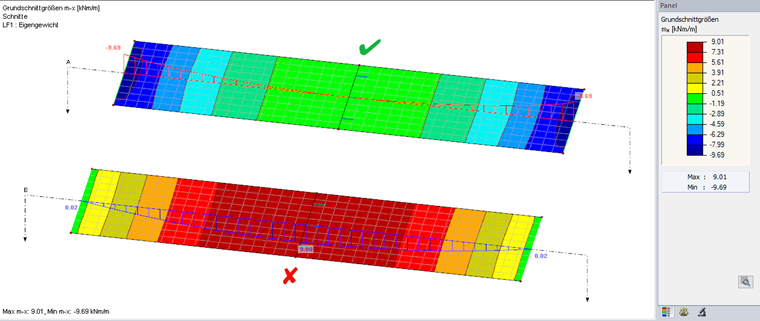

2 Distribuzione della forza interna di base mx

Die Ursache kann in dem vorliegenden Fall schon aus der Fehlermeldung nach der Berechnung des Lastfalls abgeleitet werden.

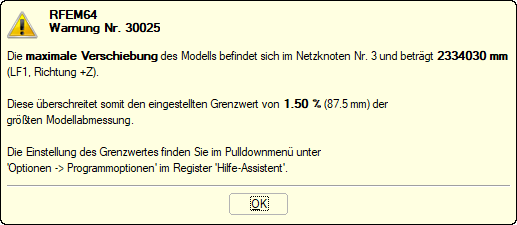

3 Messaggio di errore dopo il calcolo

Es resultieren sehr große Verformungen in dem unteren System, sodass dies schon auf eine fehlerhafte Lagerung der Fläche hindeutet.

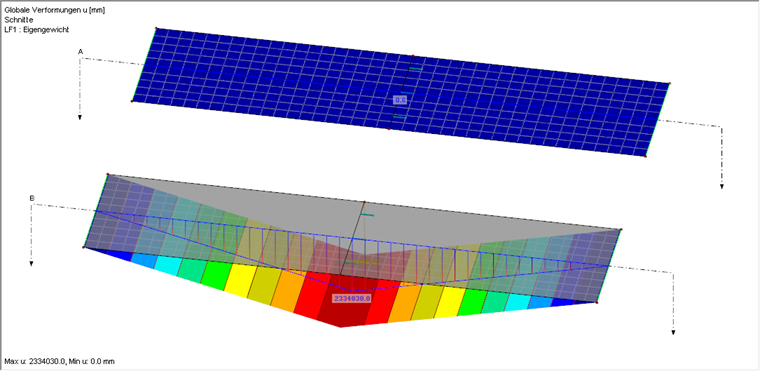

4 Deformazioni della struttura corrispondenti al messaggio di errore nell'immagine 03

Bei der Kontrolle der Linienlager wird deutlich, dass sich das untere System aufgrund der fehlenden Einspannung um die globale Y-Achse verdreht. Dies führt dann letztlich auch zu den nicht aussagekräftigen Schnittgrößenverlauf der Grundschnittgröße m_x.

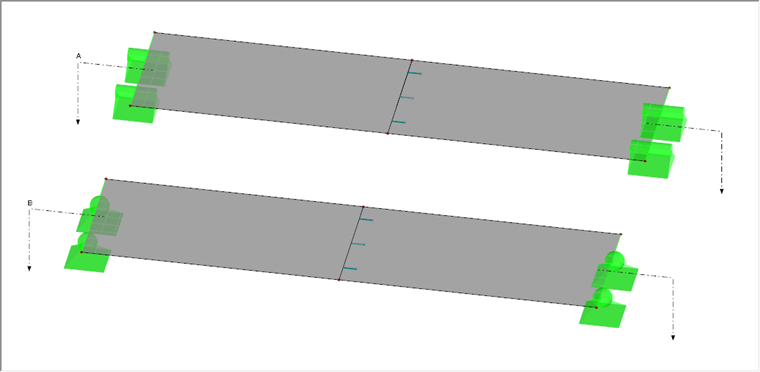

5 Vincoli esterni delle linee definiti in modo errato nella sottostruttura

Wird das Linienlager angepasst, erhält man das erwartete Ergebnis.
