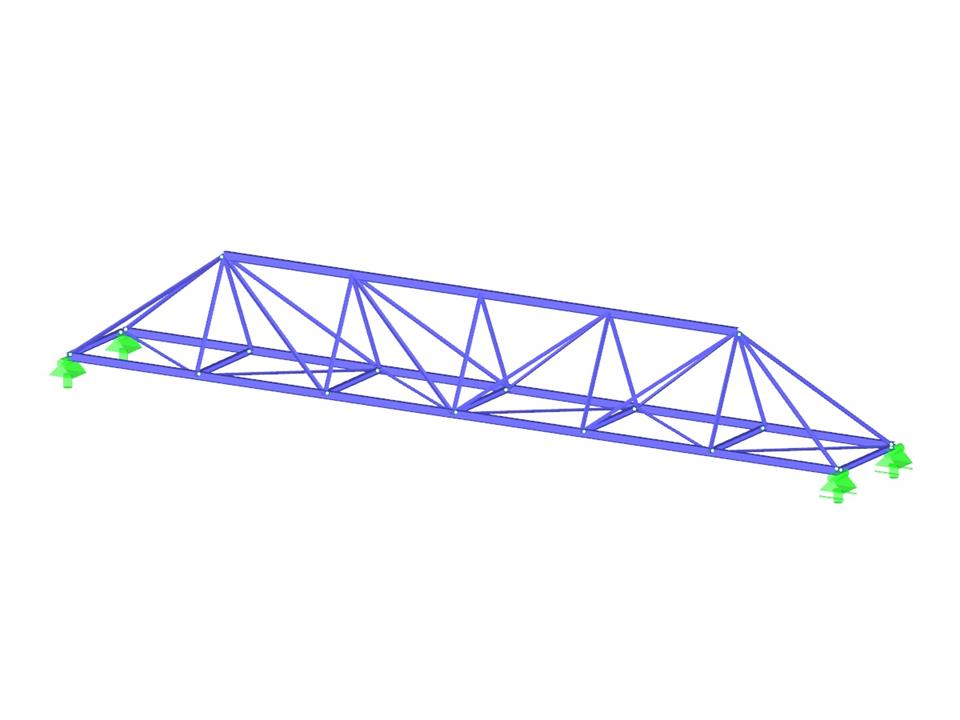

Ponte con sezioni a I piegate a freddo come Purlins
| Numero di nodi | 19 |
| Numero di linee | 51 |
| Numero di aste | 51 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 5 |
| Nr. di combinazioni di risultati | 1 |
| Peso totale | 1,222 t |
| Dimensioni (metriche) | 16.313 x 2.313 x 2.156 m |
| Dimensioni (imperiali) | 53.52 x 7.59 x 7.07 feet |
| Versione del programma | 5.08.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
