La struttura di supporto della caldaia contiene la camera di combustione ed è utilizzata come principale elemento di irrigidimento della centrale a carbone a Neyveli, nel Tamil Nadu, in India.
Il ponteggio ha le dimensioni axbxh = 30,07 m x 30,07 m x 406,82 m e, insieme alla copertura della caldaia disposta nella parte superiore, deve assorbire carichi di ca. 46.000 t.
L'ufficio tecnico Voss & Kamb, cliente di Dlubal Software, è stato responsabile dell'analisi strutturale e dei collegamenti.
Analisi strutturale
Voss & Kamb und Partner GmbH, Kaiserslautern, Germania
www.voka-kl.com
Struttura di supporto e copertura per centrale termica in India
Il ponteggio ha le dimensioni axbxh = 30,07 m x 30,07 m x 406,82 m e, insieme alla copertura della caldaia disposta nella parte superiore, deve assorbire carichi di ca. 46.000 t.
L'ufficio tecnico Voss & Kamb, cliente di Dlubal Software, è stato responsabile dell'analisi strutturale e dei collegamenti.
Analisi strutturale
Voss & Kamb und Partner GmbH, Kaiserslautern, Germania
www.voka-kl.com
Struttura di supporto e copertura per centrale termica in India

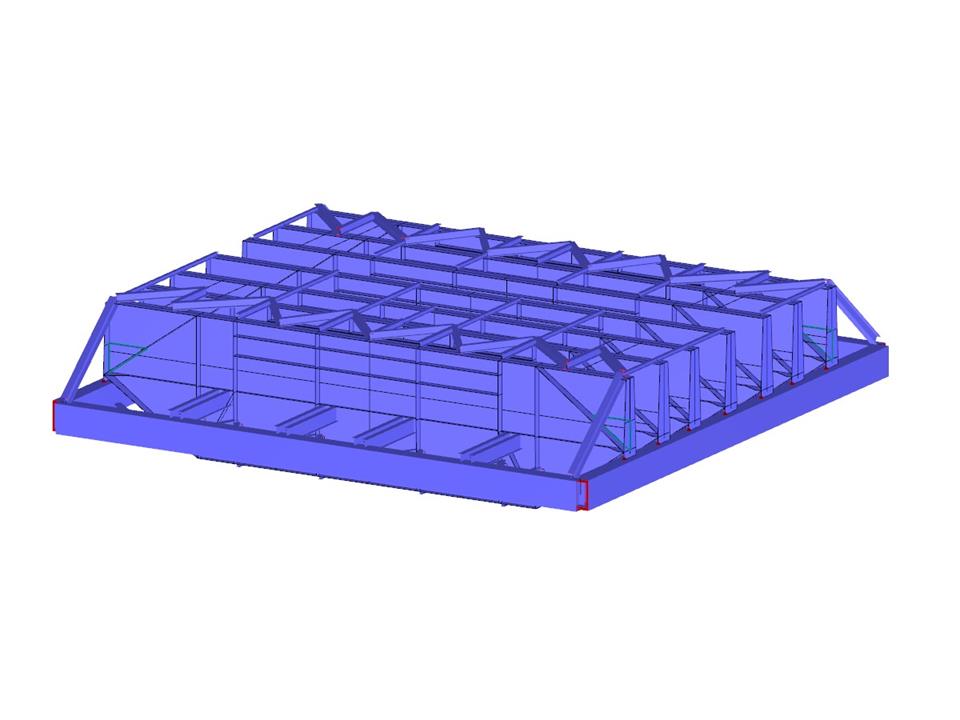

Tetto della caldaia
Impossibile scaricare
Progetto cliente/Solo visualizzazione
Numero di nodi | 1857 |
Numero di linee | 2709 |
Numero di aste | 780 |
Numero di superfici | 555 |
Numero di casi di carico | 19 |
Nr. di combinazioni di risultati | 44 |
Peso totale | 1315,136 t |
Dimensioni (metriche) | 31.900 x 33.100 x 7.850 m |
Dimensioni (imperiali) | 104.66 x 108.6 x 25.75 feet |
Versione del programma | 5.05.00 |
