Cette structure porteuse contenant une chambre de combustion constitue le principal élément de maintien de la centrale à charbon de Neyveli, dans l'État du Tamil Nadu, en Inde.
Cette structure de 30,5 m x 30,5 m x 124,0 m et le toit de la chaudière sont soumises à des charges d'environ 46 000 t.
La société cliente de Dlubal Software Voss & Kamb, était responsable du calcul de la structure et des assemblages.
Calcul de structure
Voss & Kamb und Partner GmbH, Kaiserslautern, Allemagne
www.voka-kl.com

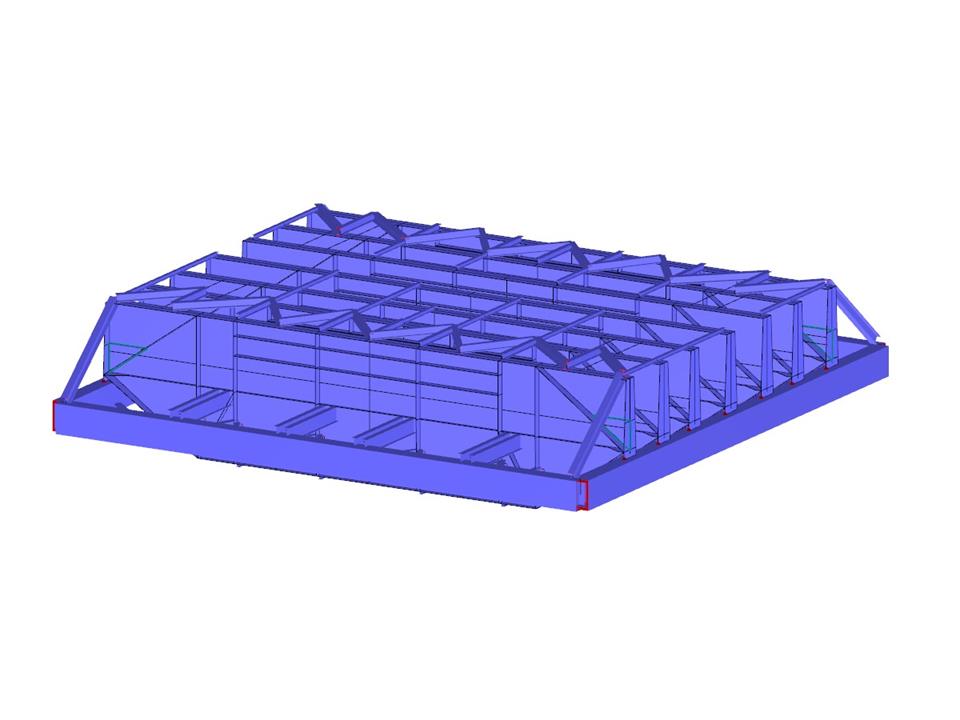

Modèle 3D de la structure porteuse et des déformations dans RSTAB (© Voss & Kamb und Partner GmbH)
Cette structure de 30,5 m x 30,5 m x 124,0 m et le toit de la chaudière sont soumises à des charges d'environ 46 000 t.
La société cliente de Dlubal Software Voss & Kamb, était responsable du calcul de la structure et des assemblages.
Calcul de structure
Voss & Kamb und Partner GmbH, Kaiserslautern, Allemagne
www.voka-kl.com
Modèle 3D de la structure porteuse et des déformations dans RSTAB (© Voss & Kamb und Partner GmbH)
Toiture de chaudière
Non disponible au téléchargement
Projet client / vue uniquement
Nombre de nœuds | 1857 |
Nombre de lignes | 2709 |
Nombre de barres | 780 |
Nombre de surfaces | 555 |
Nombre de cas de charge | 19 |
Nombre de combinaisons de résultats | 44 |
Poids total | 1315,136 t |
Dimensions (métrique) | 31,900 x 33,100 x 7,850 m |
Dimensions (impériales) | 104.66 x 108.6 x 25.75 feet |
Version du logiciel | 5.05.00 |
