La estructura de soporte contiene la cámara de combustión y se utiliza como elemento principal de refuerzo de la central alimentada por carbón de Neyveli, Tamil Nadu, India.
Con unas dimensiones de 30,5 m x 30,5 m x 124,0 m tiene que soportar, junto con la cubierta de la caldera dispuesta encima, cargas de alrededor de 46 000 t.
La oficina de ingeniería Voss & Kamb, cliente de Dlubal, fue la responsable del cálculo de la estructura y las conexiones.
Estática
Voss & Kamb y Partner GmbH, Kaiserslautern, Alemania
www.voka-kl.com
Estructura de soporte para caldera y cubierta de caldera en India
Con unas dimensiones de 30,5 m x 30,5 m x 124,0 m tiene que soportar, junto con la cubierta de la caldera dispuesta encima, cargas de alrededor de 46 000 t.
La oficina de ingeniería Voss & Kamb, cliente de Dlubal, fue la responsable del cálculo de la estructura y las conexiones.
Estática
Voss & Kamb y Partner GmbH, Kaiserslautern, Alemania
www.voka-kl.com
Estructura de soporte para caldera y cubierta de caldera en India

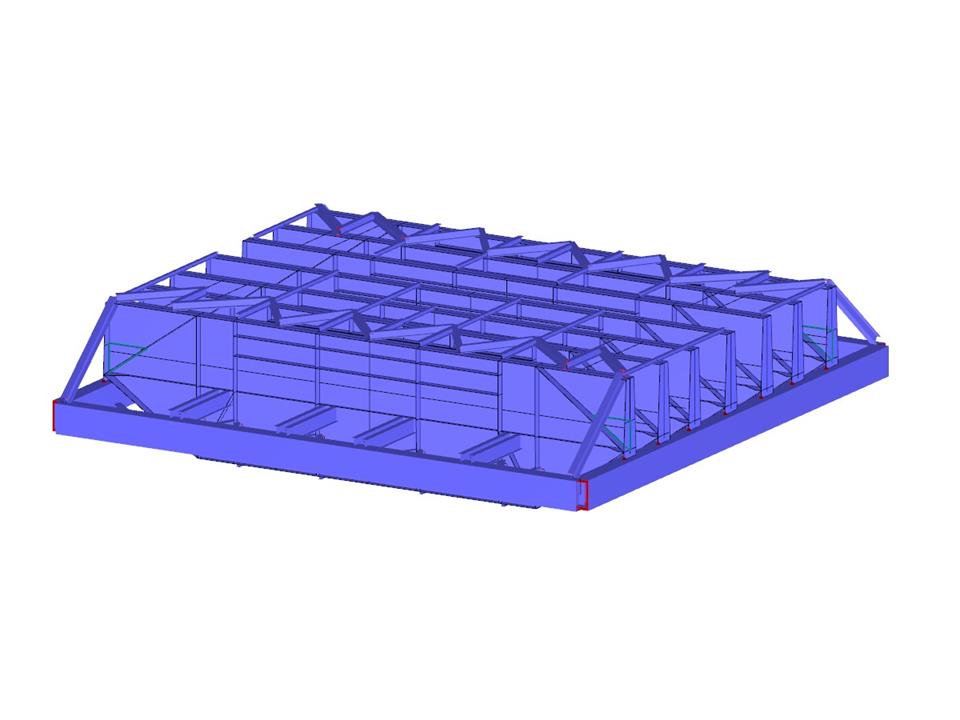

Cubierta de caldera
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 1857 |
| Número de líneas | 2709 |
| Número de barras | 780 |
| Número de superficies | 555 |
| Número de casos de carga | 19 |
| Número de combinaciones de resultados | 44 |
| Peso completo | 1315.136 t |
| Dimensiones (métricas) | 31,900 x 33,100 x 7,850 m |
| Dimensiones (imperiales) | 104.66 x 108.6 x 25.75 feet |
| Versión del programa | 5.05.00 |
