Опорная конструкция котельной установки, которая предназначена для размещения камеры сгорания, используется также как основной подкрепляющий элемент всей угольной электростанции в городе Нейвели, Тамилнад, Индия.
Общие размеры опорной конструкции составляют 30,5 м х 30,5 м х 124 м и вместе с кровлей установки, она должна выдержать на нагрузки до 46 000 тонн.
За расчет конструкции и всех соединений в данном проекте отвечала инженерная фирма Voss & Kamb,заказчик компании Dlubal.
Расчет конструкций
Voss & Kamb und Partner GmbH, Кайзерслаутерн, Германия
www.voka-kl.com
3D модель опорной конструкции котла с отображением ее деформаций в программе RSTAB (© Voss & Kamb und Partner GmbH)
Общие размеры опорной конструкции составляют 30,5 м х 30,5 м х 124 м и вместе с кровлей установки, она должна выдержать на нагрузки до 46 000 тонн.
За расчет конструкции и всех соединений в данном проекте отвечала инженерная фирма Voss & Kamb,заказчик компании Dlubal.
Расчет конструкций
Voss & Kamb und Partner GmbH, Кайзерслаутерн, Германия
www.voka-kl.com
3D модель опорной конструкции котла с отображением ее деформаций в программе RSTAB (© Voss & Kamb und Partner GmbH)

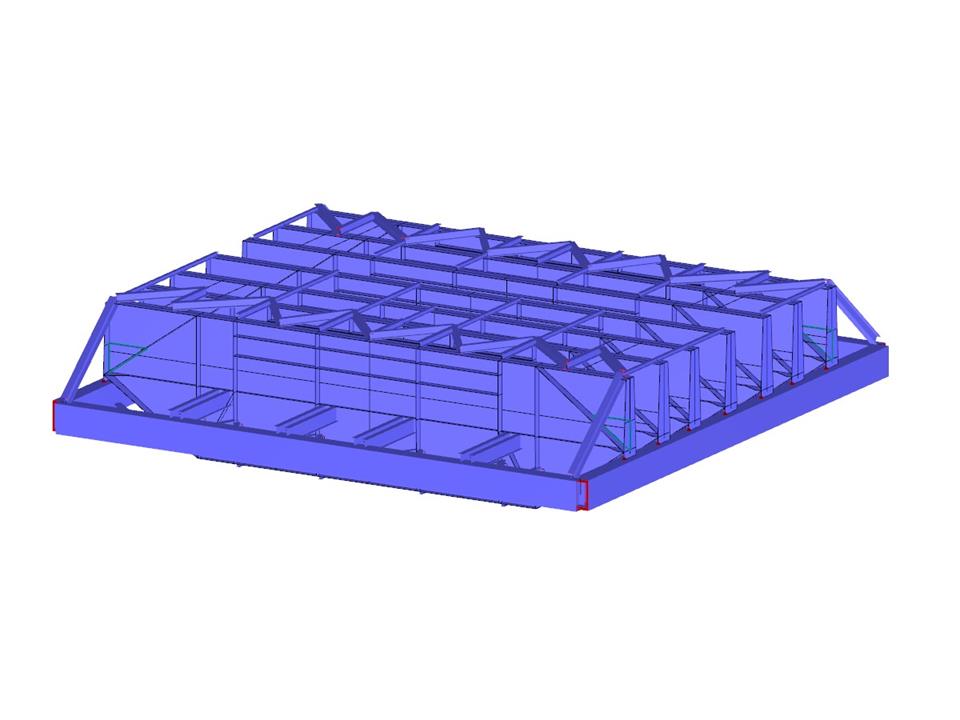

Кровля котельной установки
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 1857 |
Количество линий | 2709 |
Количество стержней | 780 |
Количество поверхностей | 555 |
Количество загружений | 19 |
Количество расчетных сочетаний | 44 |
Общий вес | 1315,136 t |
Размеры (метрические) | 31,900 x 33,100 x 7,850 m |
Размеры (имперские) | 104.66 x 108.6 x 25.75 feet |
Версия программы | 5.05.00 |
