面中心线铰弯矩失效原因

如果线铰定义正确，问题可能出在错误的支座定义上。

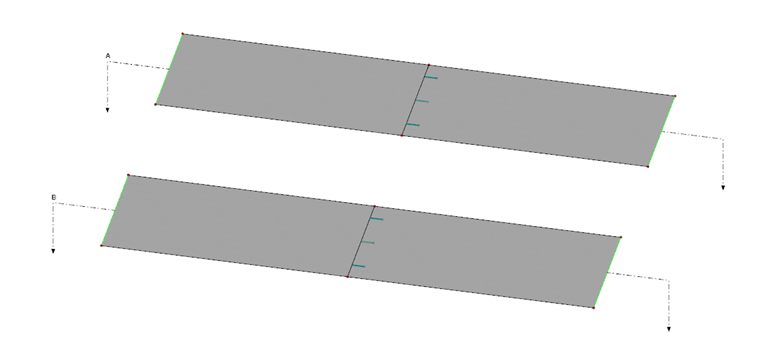

1 两个相等的面，用中心线铰接

Obwohl das System (siehe Bild 01) augenscheinlich gleich sein müsste, resultiert in einer Fläche aus der Schnittgrößenermittlung ein Moment in Feldmitte.

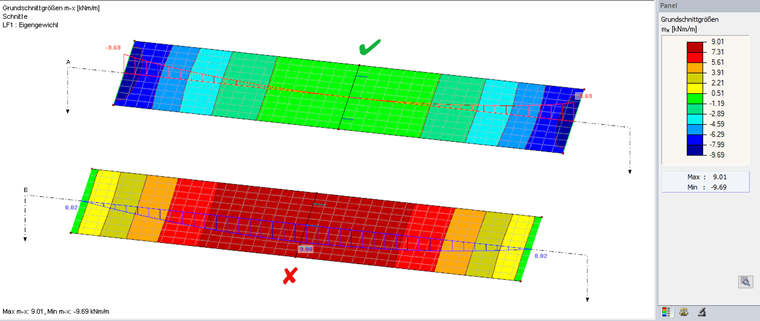

2 基本内力mx的分布

Die Ursache kann in dem vorliegenden Fall schon aus der Fehlermeldung nach der Berechnung des Lastfalls abgeleitet werden.

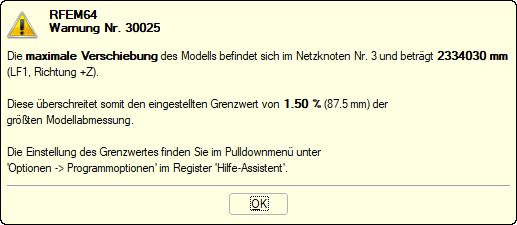

3 计算完成后出现错误信息

Es resultieren sehr große Verformungen in dem unteren System, sodass dies schon auf eine fehlerhafte Lagerung der Fläche hindeutet.

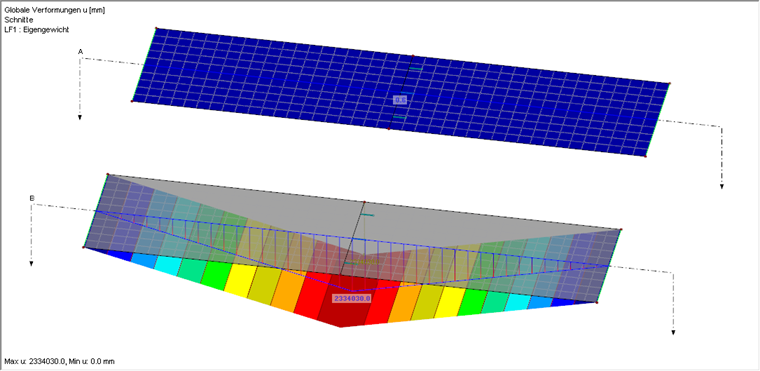

4 图03中与错误信息对应的结构变形

Bei der Kontrolle der Linienlager wird deutlich, dass sich das untere System aufgrund der fehlenden Einspannung um die globale Y-Achse verdreht. Dies führt dann letztlich auch zu den nicht aussagekräftigen Schnittgrößenverlauf der Grundschnittgröße m_x.

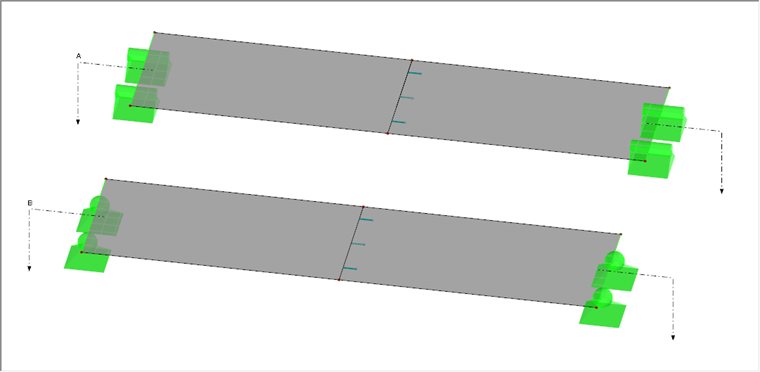

5 在子结构中错误定义线支座

Wird das Linienlager angepasst, erhält man das erwartete Ergebnis.
