Ohybový moment navzdory liniovému kloubu v ploše

Proč v mém modelu dostávám na ploše v oblasti sloupu ohybový moment, i když je plocha opatřena liniovým kloubem?

Odpověď:

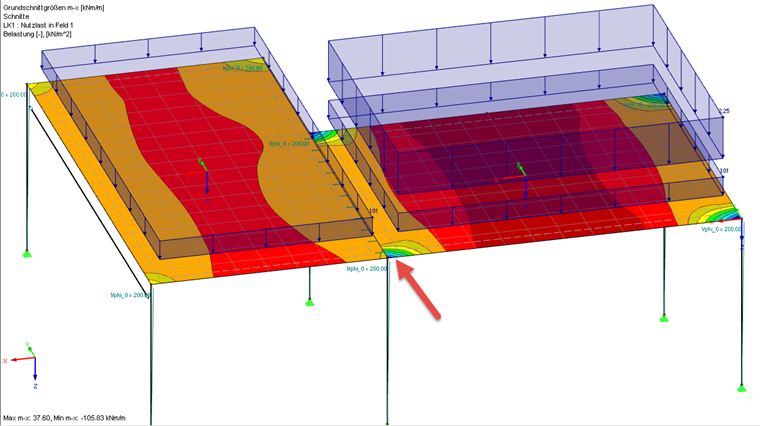

Plocha vpravo na Obrázku 01 je nahrazena momentem v oblasti sloupu, protože plocha je pevně spojena se sloupem (plocha sama nemá žádný liniový kloub). Will man dieses Moment ausschließen, müsste man demnach für die rechte Fläche ein zusätzliches Liniengelenk erzeugen oder die Stütze mit einem Stabendgelenk versehen.

Moment ve směru X plochy
Moment ve směru X plochy
Autor

Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.

Reference
  1. Software Dlubal. (2018). Manuál RFEM. Tiefenbach.
