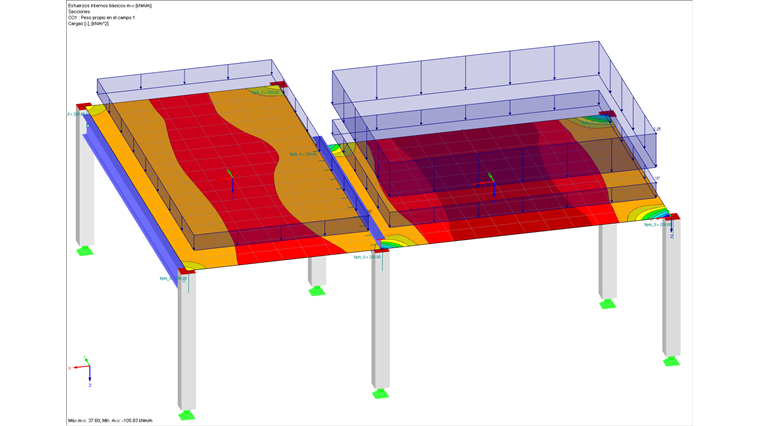

La superficie a la derecha en la imagen 01 se reemplaza por un momento en el área del pilar porque la superficie está conectada rígidamente al pilar (la superficie en sí no tiene articulación lineal). Will man dieses Moment ausschließen, müsste man demnach für die rechte Fläche ein zusätzliches Liniengelenk erzeugen oder die Stütze mit einem Stabendgelenk versehen.
Momento flector a pesar de la articulación lineal en la superficie
¿Por qué obtengo un momento flector en la superficie en el área del pilar en mi modelo, a pesar de que se ha proporcionado una articulación lineal a la superficie?
El Sr. Baumgärtel proporciona soporte técnico para los clientes de Dlubal Software.
.png?mw=512&hash=71474bbf484eff50cf2eb4da2f7c0a5d6103a65d)
.png?mw=512&hash=4a84cbc5b1eacf1afb4217e8e43c5cb50ed8d827)
