Dipl.-Ing. (FH) Bastian Kuhn, M.Sc.
20.4.2021

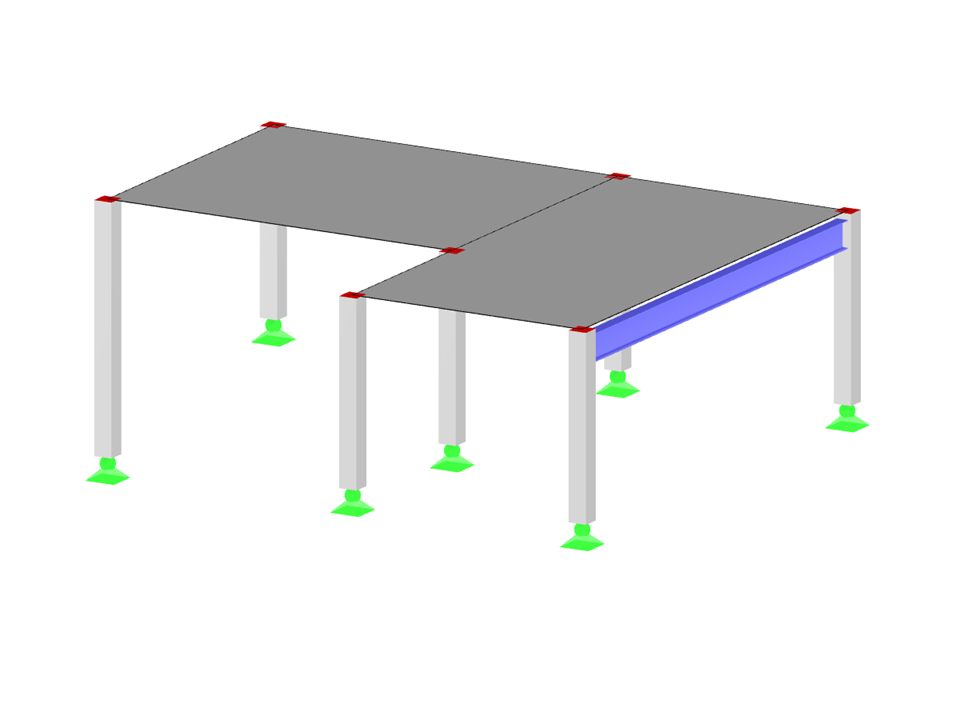

Model pro FAQ 004986
  • Popis
  • Recenze (0)

Příklad programu RFEM

Model použitý v
Celkem
0 z 5 hvězdiček
Tato stránka má 0 uživatelských hodnocení.
5 hvězdiček
4 hvězdičky
3 hvězdičky
2 hvězdičky
1 hvězdička
(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Betonová plocha

Počet uzlů 14
Počet linií 15
Počet prutů 9
Počet ploch 2
Počet zatěžovacích stavů 4
Počet kombinací zatížení 3
Počet kombinací výsledků 1
Celková hmotnost 37,672 t
Rozměry (metrické) 10,500 x 8,500 x 4,250 m
Rozměry (imperiální) 34.45 x 27.89 x 13.94 feet
Verze programu 5.25.01

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
