2011 年 10 月,帆船Alexander von Humboldt II开始服役,从那以后就一直在海洋中航行。 该船由德国风帆基金会(DSST)运营,是一座带有三根桅杆的帆船。 桅杆和船体由钢组成。
这是继第二个建造完成后,德国建造的第一艘高帆帆船。 在Alex II上,您可以享受为期一天或数天的帆船旅行,或者可以在专门的培训旅行中学习帆船。

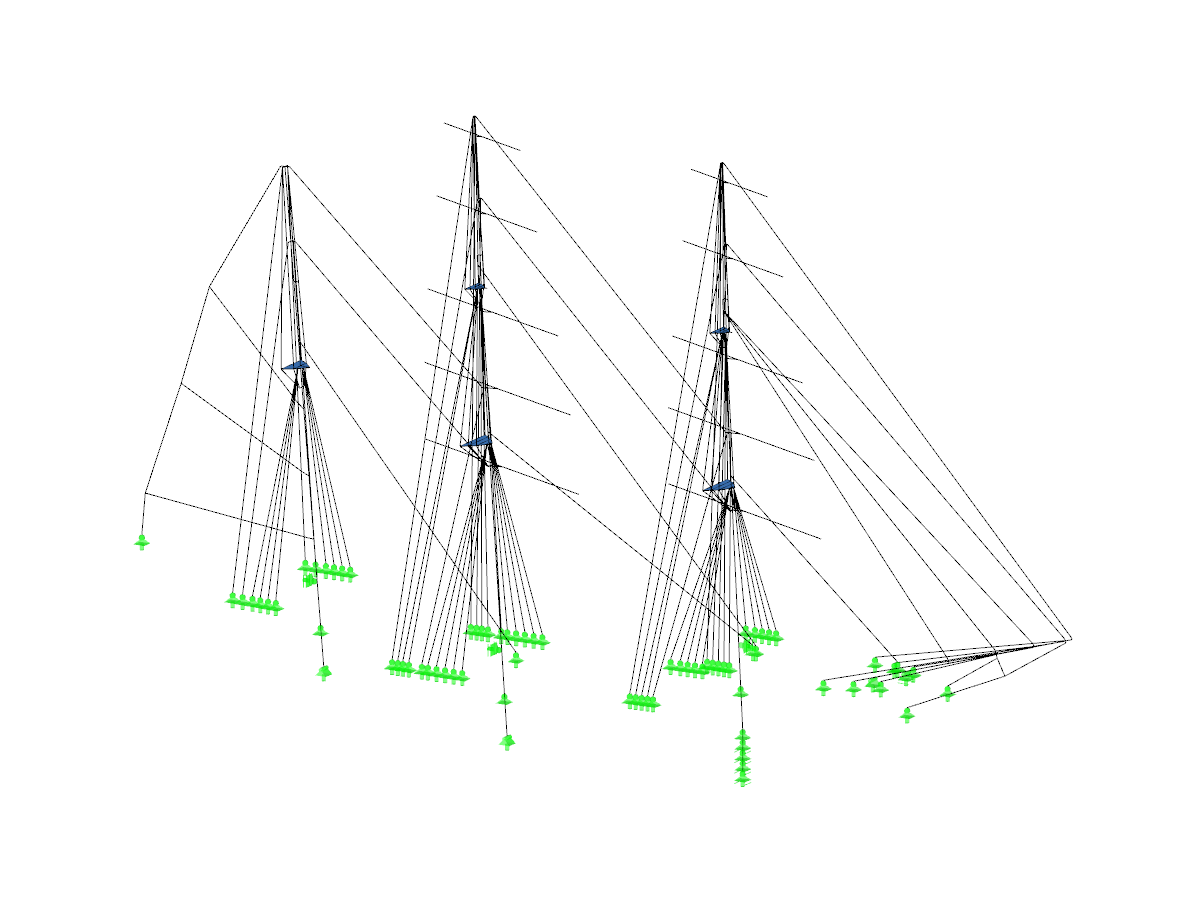

HB Hunte Engineering GmbH负责新船的建造。 Marine Engineering Wollert GmbH进行了索具计算(桅杆和固定桅杆的钢索)以及船体的强度计算。 两家公司都是德儒巴多年的客户,并且使用 RFEM 进行分析。

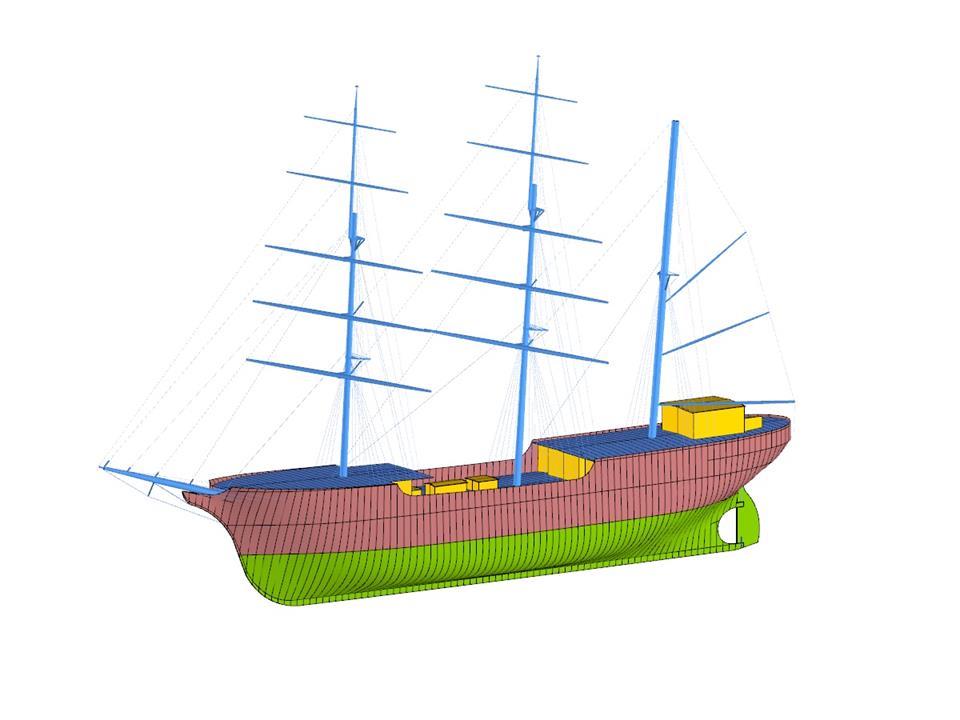

Sailing ship
无法下载
客户项目/只视图
节点数目: | 6480 |
线的数目 | 3792 |
杆件数目: | 360 |
面的数目: | 442 |
翘曲区域尺寸 | 67.791 x 19.275 x 42.923 m |
软件版本 | 5.01.01 |
