2011年10月,亚历山大·冯·洪堡二世(Alexander von Humboldt II)帆船开始服役,此后一直在征服海洋。 该船由德国帆培训基金会(DSST)运营,是一艘由三根桅杆组成的桅杆。 桅杆和船体由钢制成。
这是继海军训练舰“ Gorch Fock”之后建造的德国第一艘新船。 在亚历克斯二世(Alex II)上,您可以享受持续一或多天的航行,或者学习特殊训练中的航行。
HB Hunte Engineering GmbH负责建造新船。 Marine Engineering Wollert GmbH进行索具计算(桅杆和桅杆的绳索)以及船体强度计算。 两家公司都是Dlubal客户多年,使用RFEM进行分析。

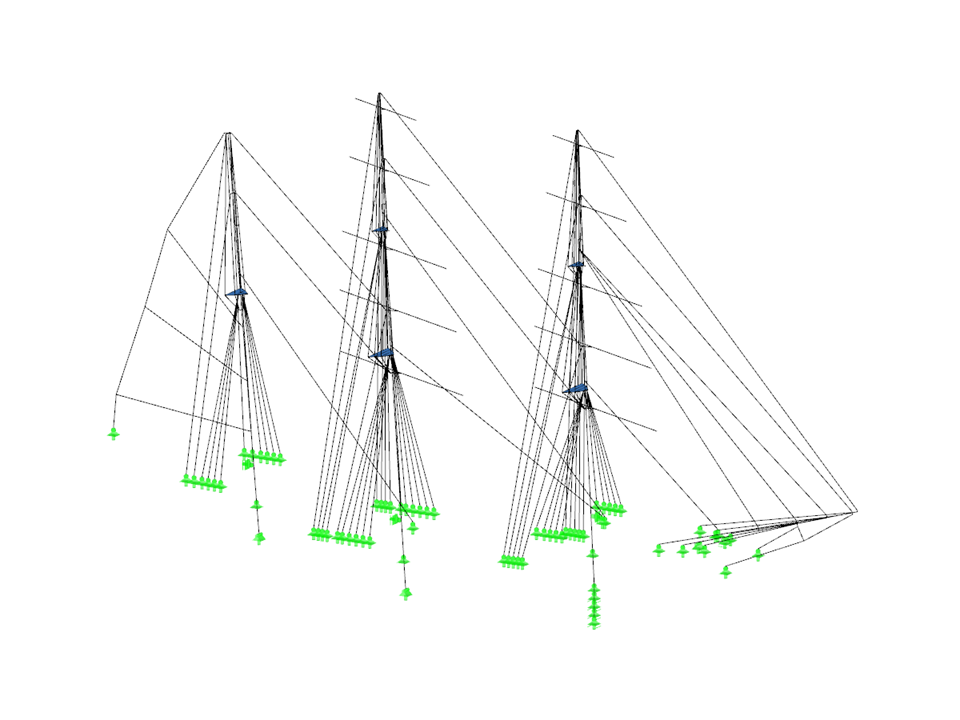

帆船钻机
无法下载
客户项目/只视图
节点数目: | 340 |
线的数目 | 423 |
杆件数目: | 422 |
面的数目: | 5 |
荷载工况数目 | 35 |
荷载组合数目 | 12 |
结果组合数目 | 3 |
总重量 | 25,793 t |
翘曲区域尺寸 | 65.015 x 9.720 x 38.218 m |
软件版本 | 4.10.07 |
