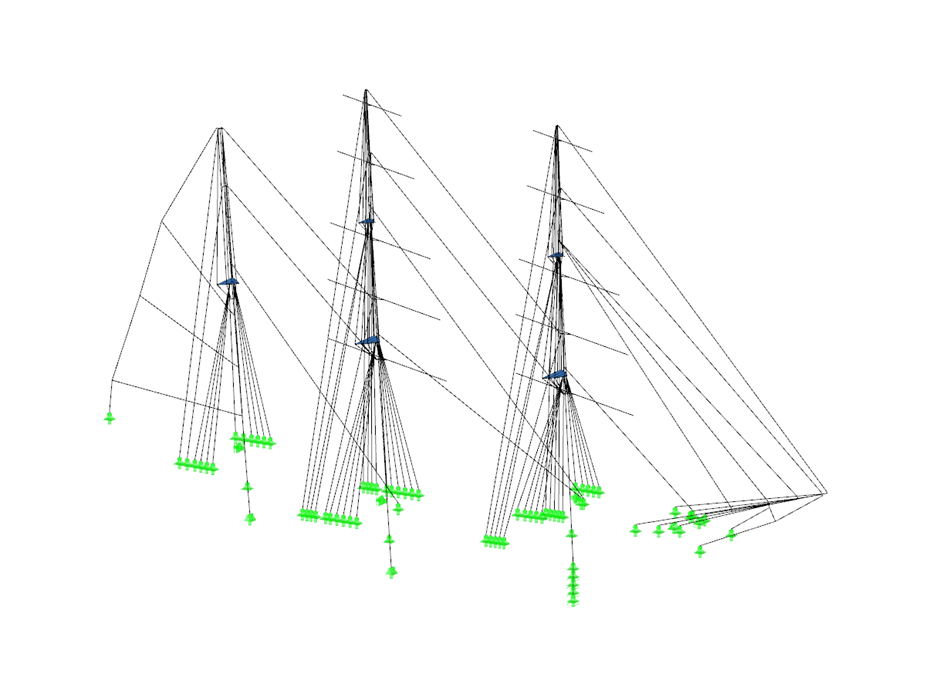

Platforma żaglowca
Liczba węzłów | 340 |
Liczba linii | 423 |
Liczba prętów | 422 |
Liczba powierzchni | 5 |
Ilość przypadków obciążenia | 35 |
Ilość KO | 12 |
Liczba kombinacji wyników | 3 |
Ciężar całkowity | 25,793 t |
Wymiary (metryczne) | 65,015 x 9,720 x 38,218 m |
Wymiary (imperialne) | 213.3 x 31.89 x 125.39 feet |
Wersja programu | 4.10.07 |
![Podłoże sprężyste](/pl/webimage/008846/566157/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Deformacje jako pierwszy wynik obliczeń MES](/pl/webimage/008929/581233/KB_1571-01-en.png?mw=512&hash=ac2c4fcf777d6d1e5dd5800b86624ba6fd1a1005)
![KB 001884 | AISC Rozdział F Zwichrzenie a porównanie wartości własnych metod w RFEM 6](/pl/webimage/051669/3996729/2024-07-24_15-34-55.png?mw=512&hash=8e8765705188abd3585dcebe00ae04ca6e38b005)
![KB 001885 | Ocena przemieszczenia kondygnacji pod wpływem obciążeń sejsmicznych zgodnie z ASCE 7-22 i modelem budynku](/pl/webimage/051645/3995306/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Cecha 002443 | Kontrola stanu zarysowania do analizy odkształcenia i szerokości rys](/pl/webimage/032308/3333735/crackstate_EN.jpg?mw=512&hash=7a751769b3bfd152da28f9c235b662fe4a66d28f)
W konfiguracji stanu granicznego użytkowalności można dostosowywać różne parametry obliczeniowe przekrojów. W tym miejscu można kontrolować warunek przekroju zastosowany do analizy odkształcenia i szerokości zarysowania.
Można aktywować następujące ustawienia:
- Stan zarysowania obliczony na podstawie powiązanego obciążenia
- Stan zarysowany obliczony jako obwiednia ze wszystkich sytuacji obliczeniowych SGU
- Stan przekroju zarysowanego - niezależny od obciążenia
![Cecha 002415 | Ulepszona segmentacja dla kontroli deformacji](/pl/webimage/032122/3329118/Durchbiegung_EN.jpg?mw=512&hash=fb47e7913917db6b85f0c6246366c502cd9f8ba5)
W zakładce 'Podpory obliczeniowe i ugięcia' w pozycji 'Edytować pręt', pręty można podzielić na segmenty za pomocą zoptymalizowanych okien wprowadzania danych. W zależności od warunków podparcia, wartości graniczne odkształceń dla belek wspornikowych lub belek jednoprzęsłowych są dostosowywane automatycznie.
Po zdefiniowaniu podpory obliczeniowej w odpowiednim kierunku na początku pręta, końcu pręta i w węzłach pośrednich, program automatycznie rozpoznaje segmenty i długości segmentów, do których odnosi się dopuszczalne odkształcenie. Na podstawie zdefiniowanych podpór obliczeniowych moduł wykrywa również automatycznie, czy jest to belka czy wspornik. Ręczne przydzielanie, podobnie jak w poprzednich wersjach (RFEM 5), nie jest już konieczne.
Opcja 'Długości zdefiniowane przez użytkownika' umożliwia modyfikowanie długości odniesienia w tabeli. Domyślnie stosowana jest zawsze odpowiednia długość segmentu. Jeżeli długość odniesienia różni się od długości segmentu (na przykład w przypadku prętów zakrzywionych), można ją dostosować.
![Cecha 002416 | Prezentacja wyników przy użyciu płaszczyzny tnącej](/pl/webimage/032133/3329387/ClippingEbene_EN.jpg?mw=512&hash=d3971d5a6846c92d3334b593636f1de8c4d2f199)
Funkcja ta przyczynia się również do przejrzystego wyświetlania wyników. Płaszczyzny przycinania to płaszczyzny, które można umieszczać w dowolnym miejscu w modelu. Wskutek tego strefa przed lub za płaszczyzną jest ukrywana na ekranie. W ten sposób można w przejrzysty i prosty sposób wyświetlić wyniki, na przykład na przecięciu lub bryle.
![Cecha 002423 | Prezentacja wyników w bryłach](/pl/webimage/031923/3325382/FE_Solid_EN.jpg?mw=512&hash=d2950a5e2123942fab13aad296e814c67695c955)
Wyniki naprężeń w bryłach mogą być wyświetlane w postaci kolorowych punktów w elementach skończonych.
