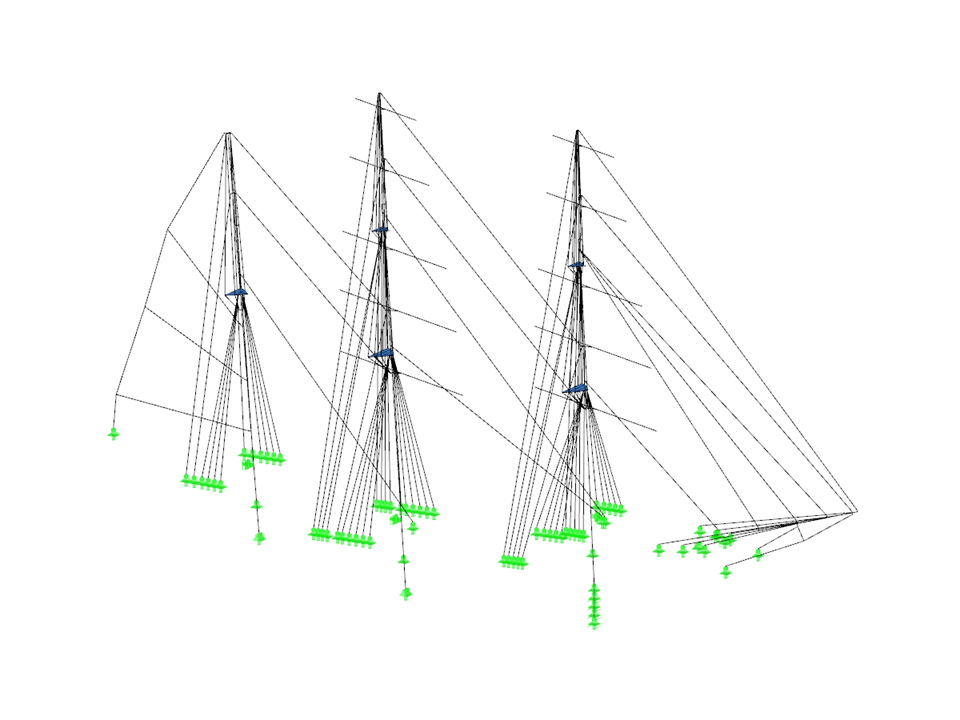

Aparelho do veleiro
Número de nós | 340 |
Número de linhas | 423 |
Número de barras | 422 |
Número de superfícies | 5 |
Número de casos de carga | 35 |
Número de combinações de cargas | 12 |
Número de combinações de resultados | 3 |
Peso total | 25,793 t |
Dimensões (métricas) | 65,015 x 9,720 x 38,218 m |
Dimensões (imperial) | 213.3 x 31.89 x 125.39 feet |
Versão do programa | 4.10.07 |
