En octubre de 2011, el velero Alexander von Humboldt II inició su servicio y ha estado conquistando los mares desde entonces. El barco operado por la Fundación Alemana de Formación de Vela (DSST) es un barco aparejado con tres mástiles. Los mástiles y el casco están compuestos de acero.
Es el primer buque nuevo de un velero alemán después de la construcción del Gorch Fock , el barco de entrenamiento de la Armada. En el Alex II , puede disfrutar de viajes en velero que duran uno o más días o aprender a navegar en viajes especiales de entrenamiento.
HB Hunte Engineering GmbH fue responsable de la construcción del nuevo barco. Marine Engineering Wollert GmbH realizó cálculos del aparejo (los mástiles y el cordaje de sujeción de los mástiles), así como también cálculos de resistencia del casco. Ambos han sido clientes de Dlubal durante años y utilizan RFEM para sus análisis.

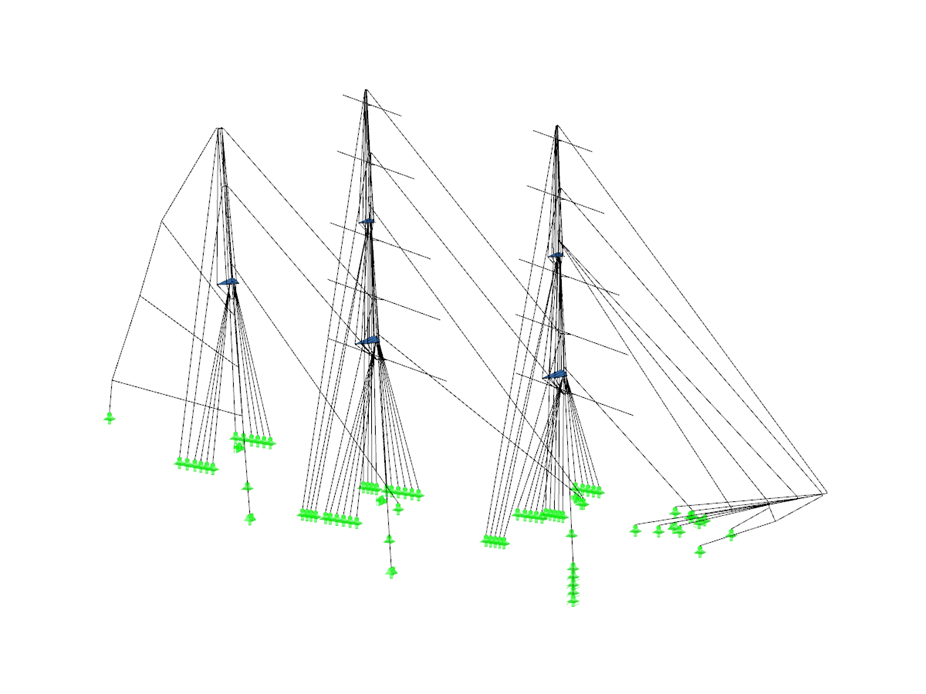

Aparejo de velero
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 340 |
| Número de líneas | 423 |
| Número de barras | 422 |
| Número de superficies | 5 |
| Número de casos de carga | 35 |
| Número de combinaciones de carga | 12 |
| Número de combinaciones de resultados | 3 |
| Peso completo | 25.793 t |
| Dimensiones (métricas) | 65,015 x 9,720 x 38,218 m |
| Dimensiones (imperiales) | 213.3 x 31.89 x 125.39 feet |
| Versión del programa | 4.10.07 |
