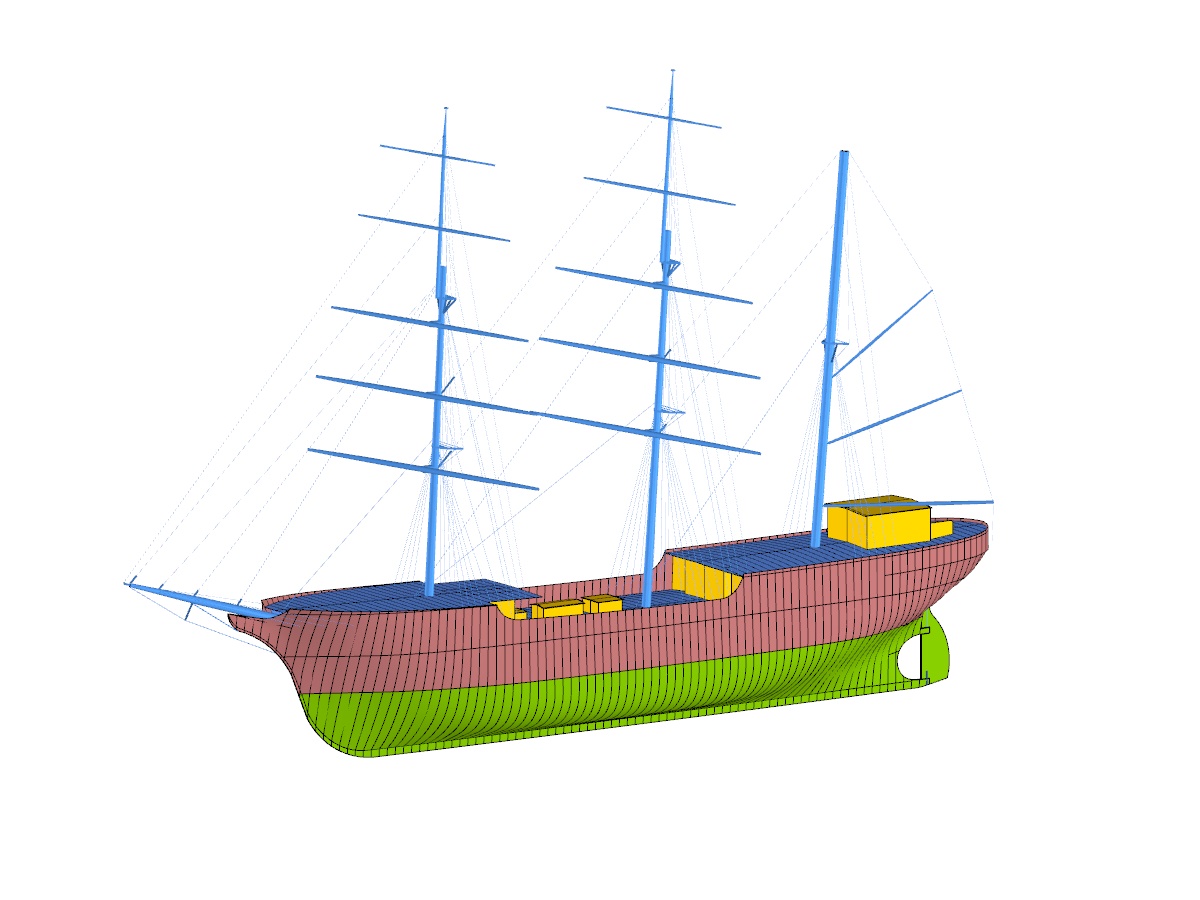

V říjnu 2011 zahájila svou službu plachetnice Alexander von Humboldt II a od té doby dobývá moře. Loď německé nadace Deutsche Stiftung Sail Training (DSST) je trojstěžník. Stěžně a lodní trup jsou vyrobeny z oceli.
Jedná se o první nové plavidlo německé vysoké lodi po stavbě cvičné lodi námořnictva Gorch Fock. Na lodi Alex II se můžete věnovat plachtění trvajícím jeden nebo více dní nebo se naučit plachtit na speciálních školeních.
HB Hunte Engineering GmbH byla zodpovědná za stavbu nové lodi. Společnost Marine Engineering Wollert GmbH provedla výpočty takeláže (stožáry a lana, kterými jsou stožáry drženy), jakož i posouzení pevnosti trupu. Obě firmy jsou již léta zákazníky firmy Dlubal Software a používají RFEM ke svým analýzám.

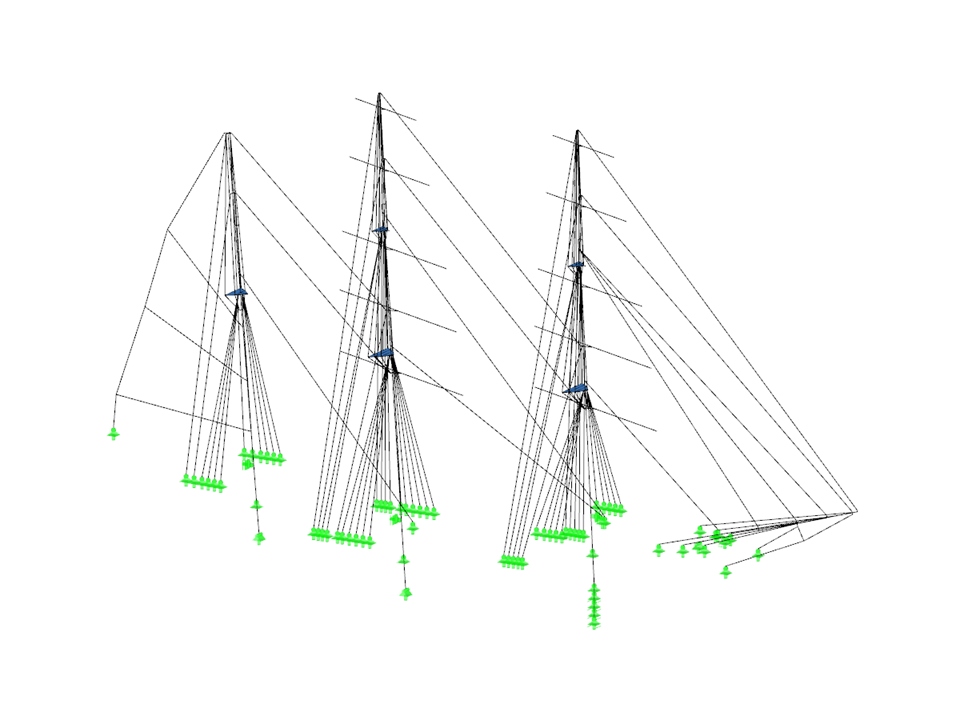

Souprava plachetnice
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 340 |
| Počet linií | 423 |
| Počet prutů | 422 |
| Počet ploch | 5 |
| Počet zatěžovacích stavů | 35 |
| Počet kombinací zatížení | 12 |
| Počet kombinací výsledků | 3 |
| Celková hmotnost | 25,793 t |
| Rozměry (metrické) | 65,015 x 9,720 x 38,218 m |
| Rozměry (imperiální) | 213.3 x 31.89 x 125.39 feet |
| Verze programu | 4.10.07 |
