En octubre de 2011, el velero Alexander von Humboldt II comenzó su servicio y ha estado conquistando los mares desde entonces. El barco operado por la Fundación Alemana de Formación de Vela (DSST) es un barco aparejado con tres mástiles. Los mástiles y el casco están compuestos de acero.
Es la primera nueva construcción de un velero alemán después de la construcción del Gorch Fock , el buque escuela de la Armada. En el Alex II , puede disfrutar de viajes en velero de uno o más días o aprender a navegar en viajes de formación especiales.
HB Hunte Engineering GmbH fue responsable de la construcción del nuevo barco. Marine Engineering Wollert GmbH realizó los cálculos de la jarcia (los mástiles y las cuerdas que sujetan los mástiles), así como los cálculos de resistencia del casco. Ambos han sido clientes de Dlubal durante años y utilizan RFEM para sus análisis.
Submodelos

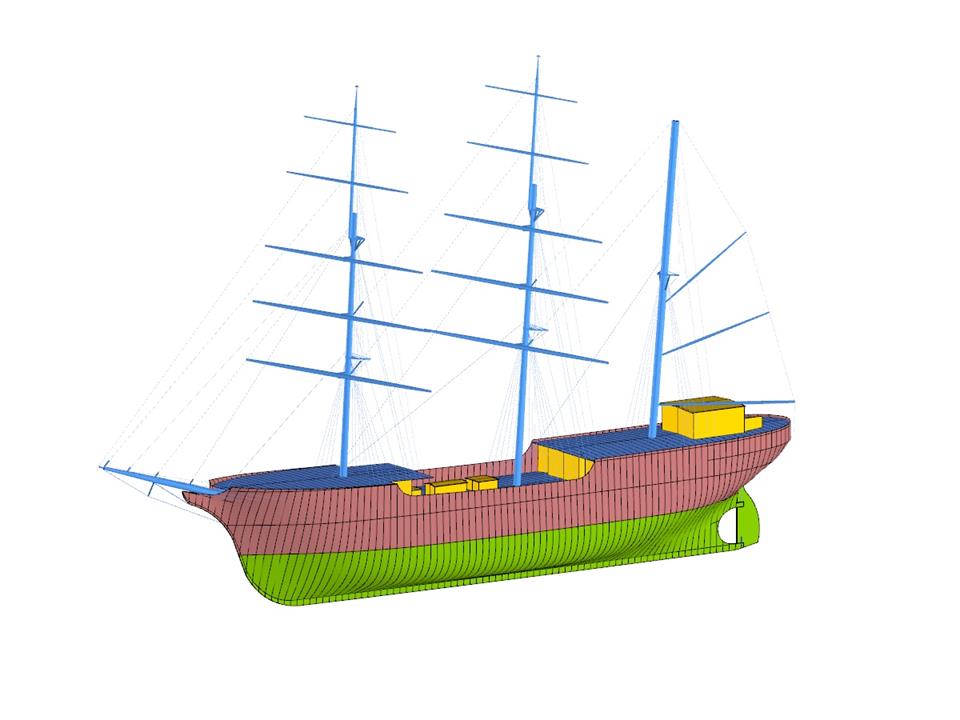

Barco de vela
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 6480 |
| Número de líneas | 3792 |
| Número de barras | 360 |
| Número de superficies | 442 |
| Dimensiones (métricas) | 67,791 x 19,275 x 42,923 m |
| Dimensiones (imperiales) | 222.41 x 63.24 x 140.82 feet |
| Versión del programa | 5.01.01 |
