В октябре 2011 года был спущен на воду новый парусник « Александр фон Гумбольдт II », который до сих пор бороздит моря. Корабль, находящийся под управлением Немецкого фонда по обучению моряков (DSST), является трехмачтовым барком, корпус и мачты которого сделаны из стали.
Это будет первый новый парусник в Германии после строительства учебного корабля для ВМФ Германии « Горх Фок ». На борту «Александра II » затем могут пассажиры насладиться однодневной прогулкой, несколько дневным круизом или даже пройти специальные курсы по обучению парусному спорту.

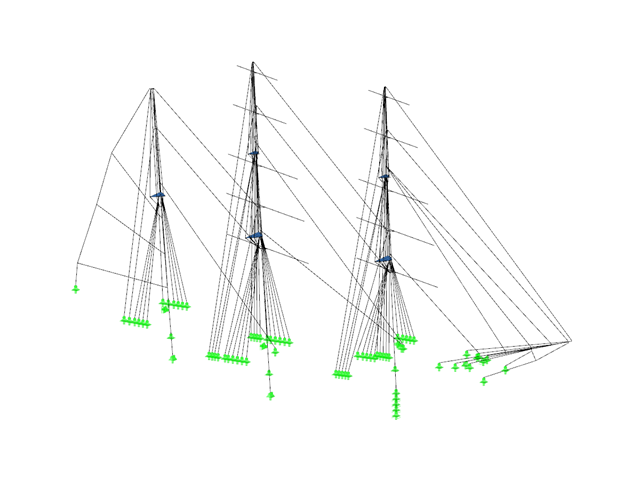

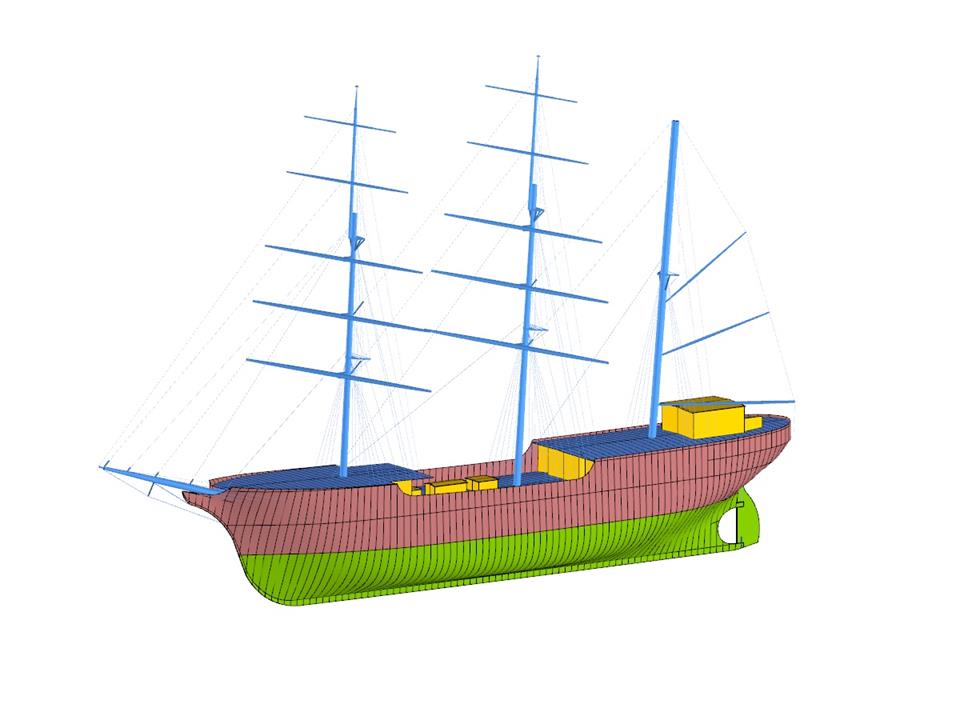

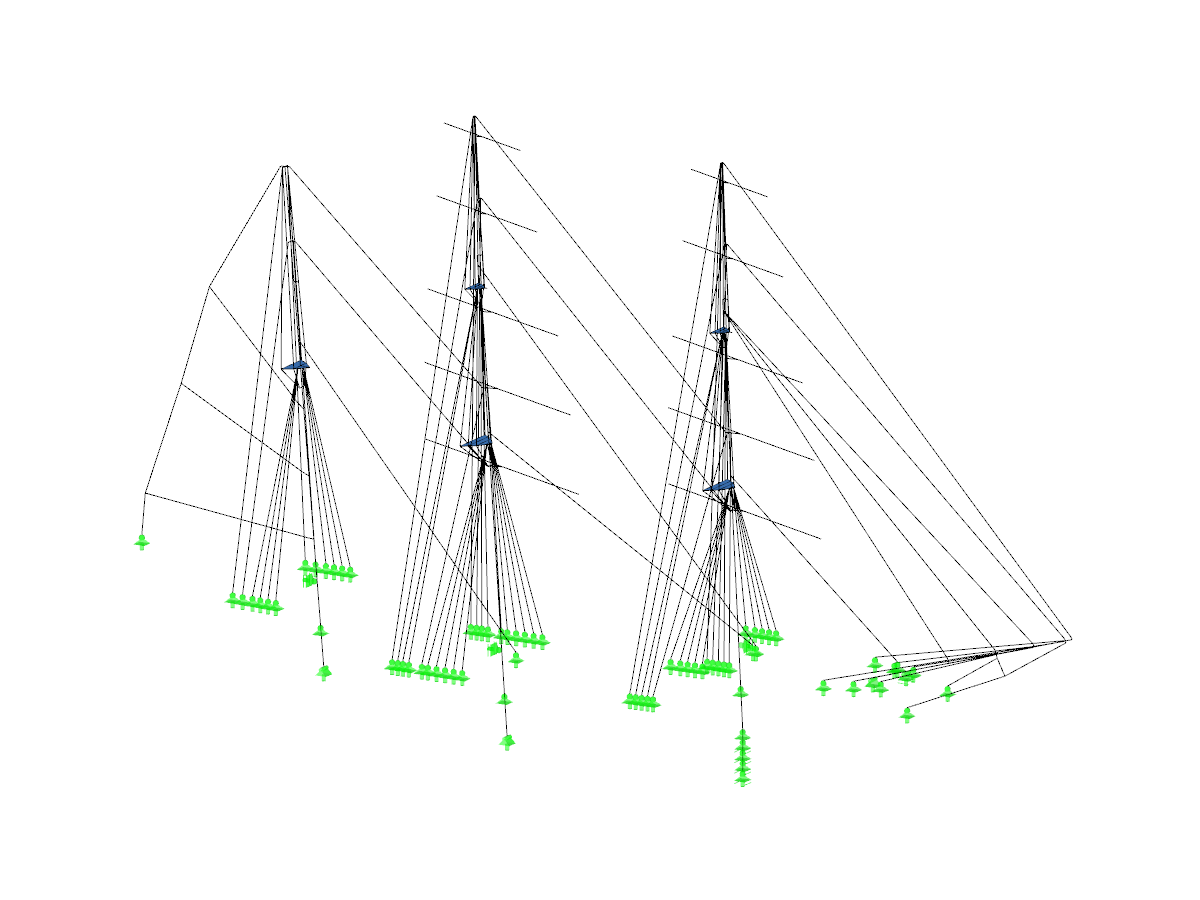

За строительство этого корабля полностью отвечала компания HB Hunte Engineering GmbH , в то время как расчет такелажа (все мачты включая их крепление) и расчет прочности корпуса выполняла немецкая компания Marine Engineering Wollert GmbH. И поскольку оба предприятия являются долголетними заказчиками компании Dlubal, была для выполнения всех расчетов использована программа RFEM.
Парусное судно
Количество узлов | 6480 |
Количество линий | 3792 |
Количество стержней | 360 |
Количество поверхностей | 442 |
Размеры (метрические) | 67,791 x 19,275 x 42,923 m |
Размеры (имперские) | 222.41 x 63.24 x 140.82 feet |
Версия программы | 5.01.01 |
