Em outubro de 2011, o veleiro "Alexander von Humboldt II" iniciou o seu serviço e desde então tem navegado por vários mares. O veleiro, operado pela Deutsche Stiftung Sail Training (DSST), é manipulado como barca de três mastros. Os mastros e o casco são de aço.
Esta é a primeira reconstrução de um grande veleiro após a construção do Gorch Fock , o navio de formação da marinha alemã. A bordo do veleiro Alex II , os passageiros podem desfrutar de cruzeiros de um dia ou de vários dias, assim como aprender a velejar em cursos especializados.

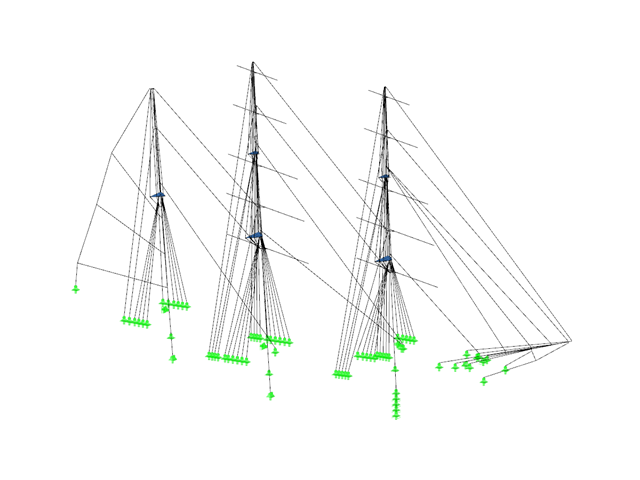

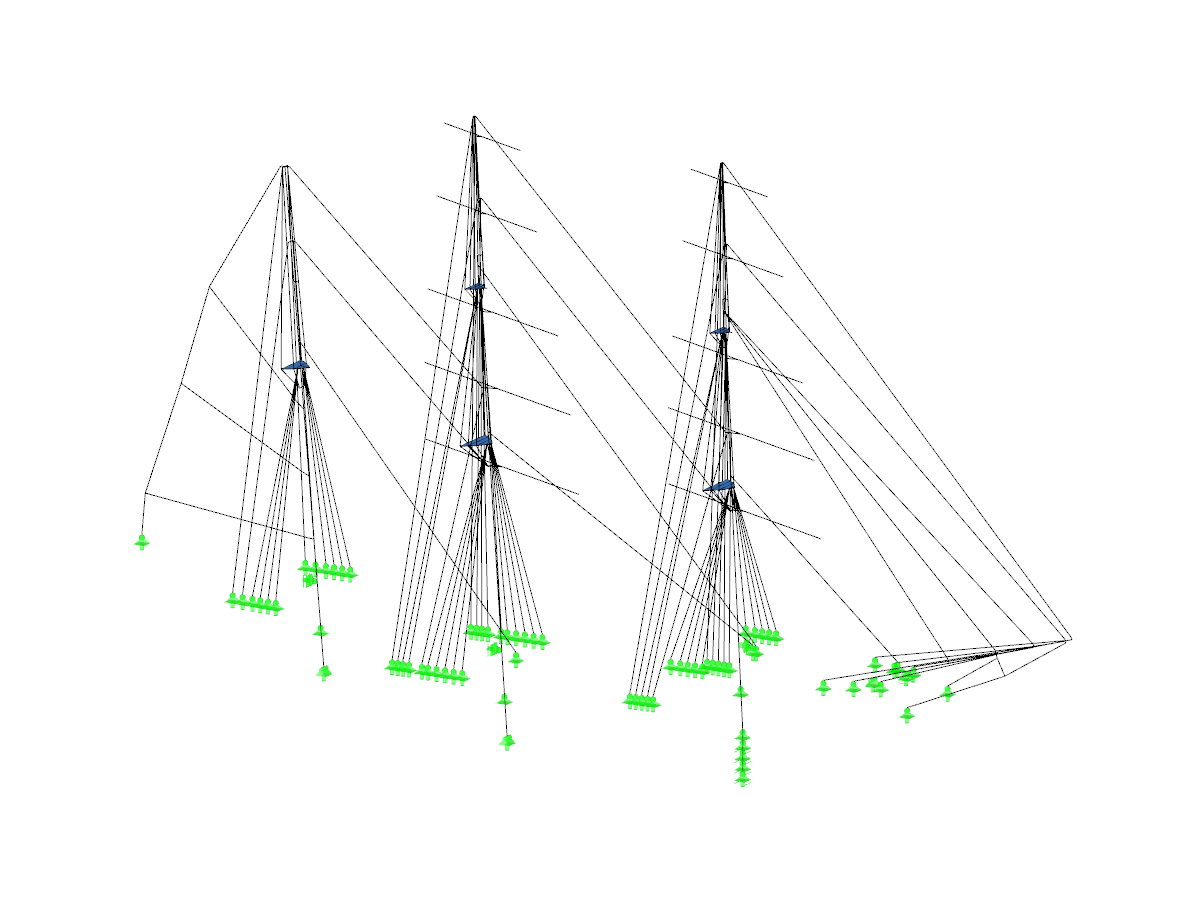

A empresa alemã HB Hunte Engineering GmbH foi a responsável pela construção deste novo veleiro. A empresa Marine Engineering Wollert GmbH, que também é alemã, calculou o aparelho (mastros, brandais e estais) e a resistência do casco. Ambas as empresas são clientes da Dlubal Software há já vários anos e utilizam o RFEM para os seus cálculos estruturais.

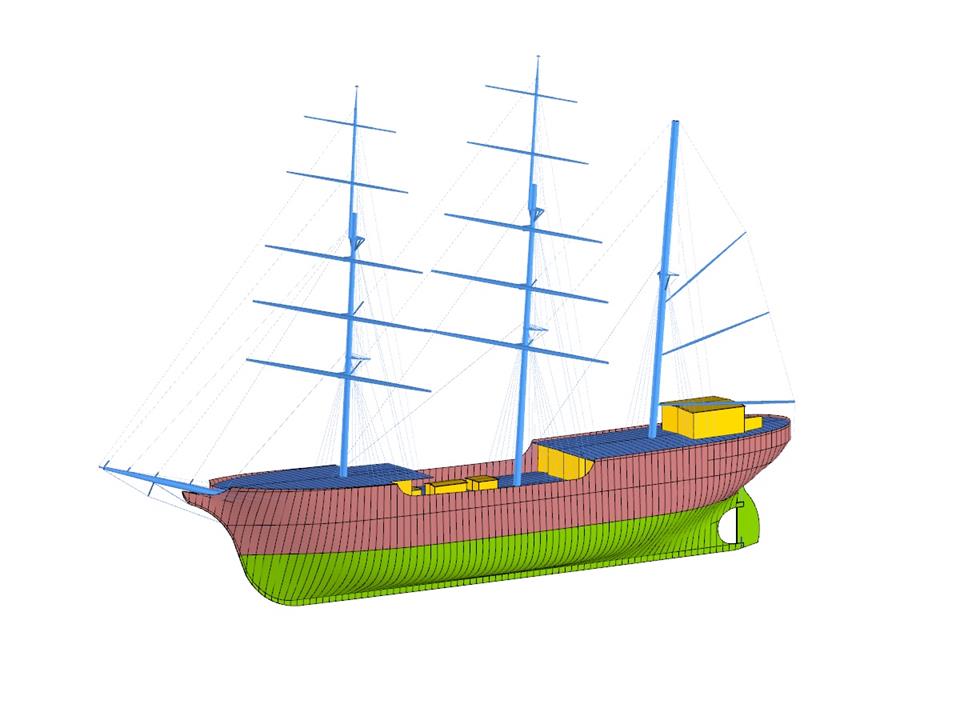

Veleiro
Número de nós | 6480 |
Número de linhas | 3792 |
Número de barras | 360 |
Número de superfícies | 442 |
Dimensões (métricas) | 67,791 x 19,275 x 42,923 m |
Dimensões (imperial) | 222.41 x 63.24 x 140.82 feet |
Versão do programa | 5.01.01 |
