Reconstrução de veleiro "Alexander von Humboldt II"

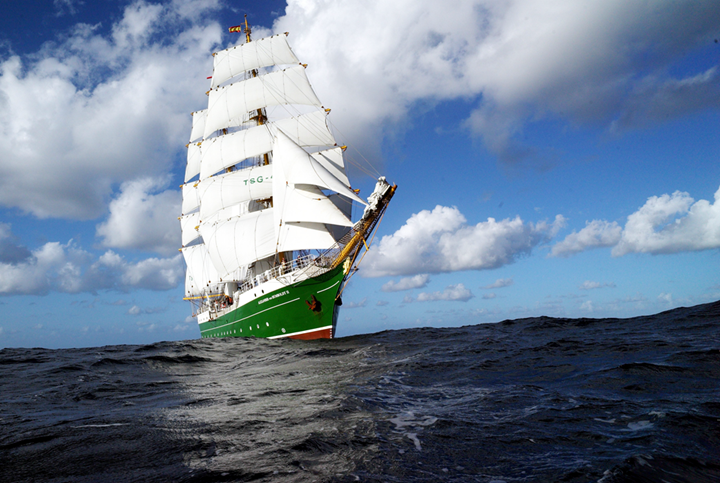

Em outubro de 2011, o veleiro "Alexander von Humboldt II" iniciou o seu serviço e desde então tem navegado por vários mares.

O veleiro, operado pela Deutsche Stiftung Sail Training (DSST), é manipulado como barca de três mastros. Os mastros e o casco são de aço.

Esta é a primeira reconstrução de um grande veleiro após a construção do "Gorch Fock", o navio de formação da marinha alemã. A bordo do veleiro "Alex II", os passageiros podem desfrutar de cruzeiros de um dia ou de vários dias, assim como aprender a velejar em cursos especializados.

A empresa alemã HB Hunte Engineering GmbH foi a responsável pela construção deste novo veleiro. A empresa Marine Engineering Wollert GmbH, que também é alemã, calculou o aparelho (mastros, brandais e estais) e a resistência do casco. Ambas as empresas são clientes da Dlubal Software há já vários anos e utilizam o RFEM para os seus cálculos estruturais.

Cálculo estático

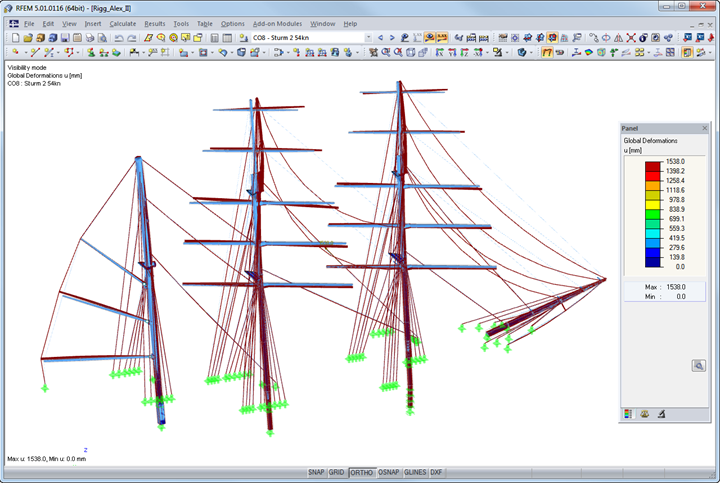

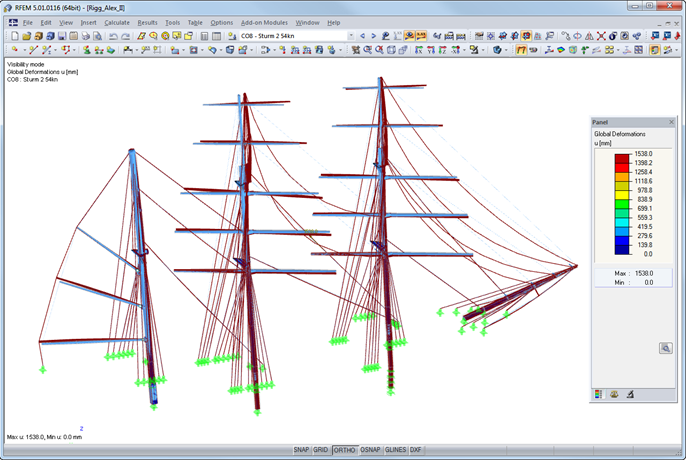

Além dos cálculos de elementos finitos típicos de sistemas carregados, tais como o equipamento de amarração, a âncora e os dispositivos para a serviola, foram sobretudo analisadas em detalhe as forças de aparelho. Foi criada uma extensa matriz de casos de carga de cálculo com uma variedade de planos de vela para diferentes velocidades e direções de vento.

Os cálculos de elementos finitos não lineares foram comparados com as diretivas de design e disposição baseadas em fórmulas do Germanischer Lloyd. Desta maneira, foi alcançado um conceito de segurança coerente para os mastros e as antenas, assim como para o aparelho através de ovéns e estais.

"Em especial a aplicação de cargas de vento requereu conhecimentos complexos teóricos e práticos de veleiros tradicionais", disse Jürgen Wollert da Marine Engineering Wollert GmbH.

Cálculo estrutural Cálculo de resistência
Marine Engineering Wollert GmbH, Arnis, Alemanha
Tel: +49 (0) 4642 92259-0
Construção Gabinete de engenharia
HB Hunte Engineering GmbH, Oldenburg, Alemanha
www.hb-hunte.de
Design Marigraph GmbH, Bremen, Alemanha
www.arigraph.com
Investidor Deutsche Stiftung Sail Training
alex-2.de


Especificações do projeto

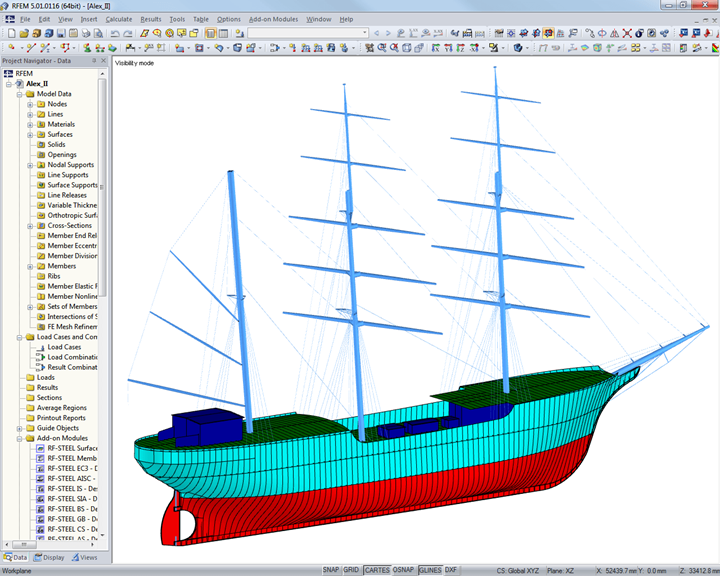

Dados do modelo

Número de nós 6480
Número de linhas 3792
Número de barras 360
Número de superfícies 442
Dimensões (métricas) 67,791 x 19,275 x 42,923 m
Dimensões (imperial) 222.41 x 63.24 x 140.82 feet
Versão do programa 5.01.01
