Rekonstrukce plachetnice "Alexander von Humboldt II"

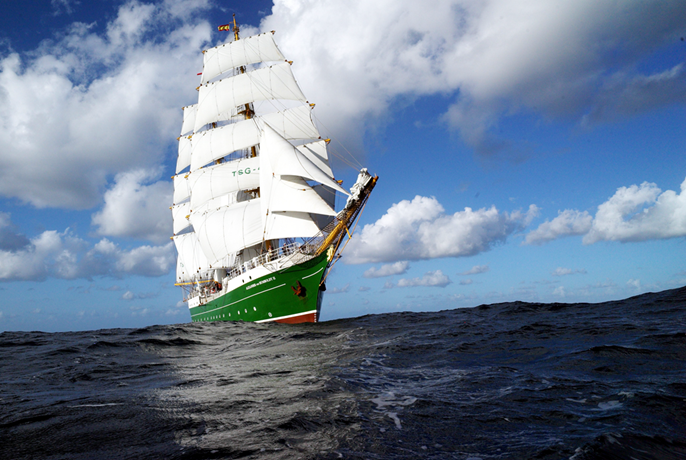

V říjnu 2011 zahájila plachetnice „Alexander von Humboldt II“ svou službu a od té doby brázdí moře.

Loď německé nadace Deutsche Stiftung Sail Training (DSST) je trojstěžník. Stěžně a lodní trup jsou vyrobeny z oceli.

Je to první nově postavená německá velká plachetnice od stavby lodi „Gorch Fock“, která slouží jako výuková loď námořnictva. Na „Alexovi II“ si je možno vychutnat jedno- nebo vícedenní plavbu nebo speciální výuku plachtění.

Stavbou lodi byla pověřena společnost HB Hunte Engineering GmbH. Společnost Marine Engineering Wollert GmbH provedla výpočty lanoví (stěžňů a lan, kterými jsou stěžně drženy), jakož i posouzení pevnosti trupu. Obě firmy jsou již léta zákazníky firmy Dlubal Software a používají RFEM ke svým analýzám.

Statický výpočet

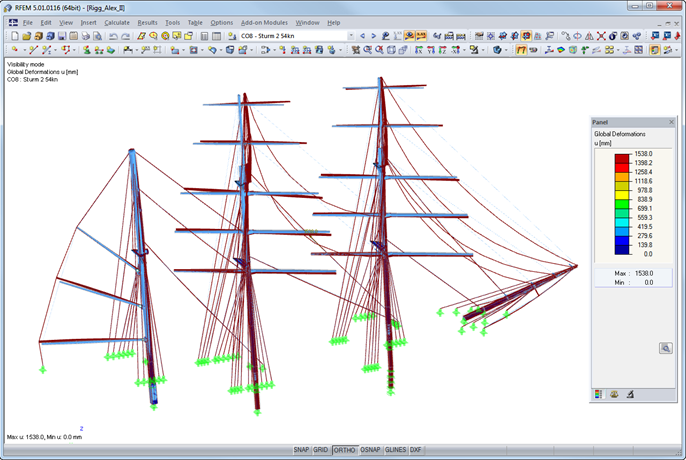

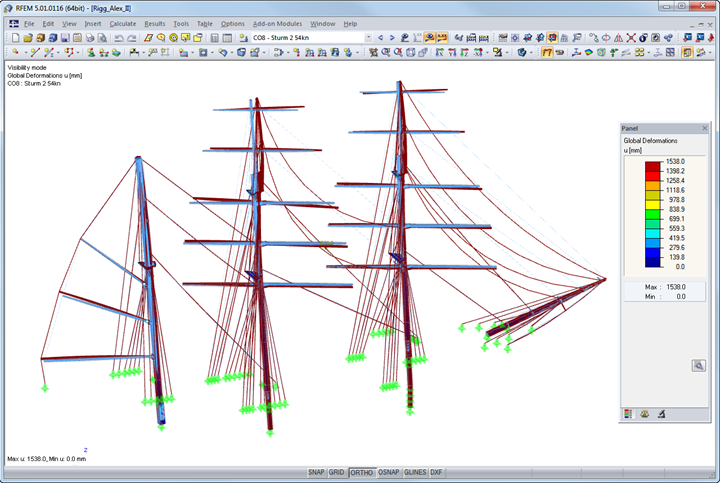

Kromě typických MKP výpočtů vysoce zatížených částí lodi, jako jsou kotevní systém, úvazy a člunové jeřáby, byly podrobně zkoumány také síly v lanoví. Při vysokém počtu kombinací plachet pro různé rychlosti a směry větru byla vytvořena obsáhlá matice počítaných zatěžovacích stavů.

Nelineární MKP výpočty byly porovnány s analytickými konstrukčními předpisy německé pobočky firmy Lloyd. Tak bylo možno dosáhnout promyšleného bezpečnostního konceptu pro stěžně a ráhna stejně jako jejich ukotvení stěhy a upínačkami.

Zvláště aplikace zatížení větrem vyžaduje komplexní znalosti teoretických i praktických základů konstrukce tradičních plachetnic“, říká Jürgen Wollert z firmy Marine Engineering GmbH.

Konstrukční řešení Posouzení pevnosti
Marine Engineering Wollert GmbH, Arnis
Německo Telefon: +49 (0) 4642 92259-0
Konstrukce Konstrukční kancelář
HB Hunte Engineering GmbH, Oldenburg, Německo
www.hb-hunte.de
Design Marigraph GmbH, Brémy, Německo
www.arigraph.com
Investor Deutsche Stiftung Sail Training
alex-2.de


Specifikace projektu

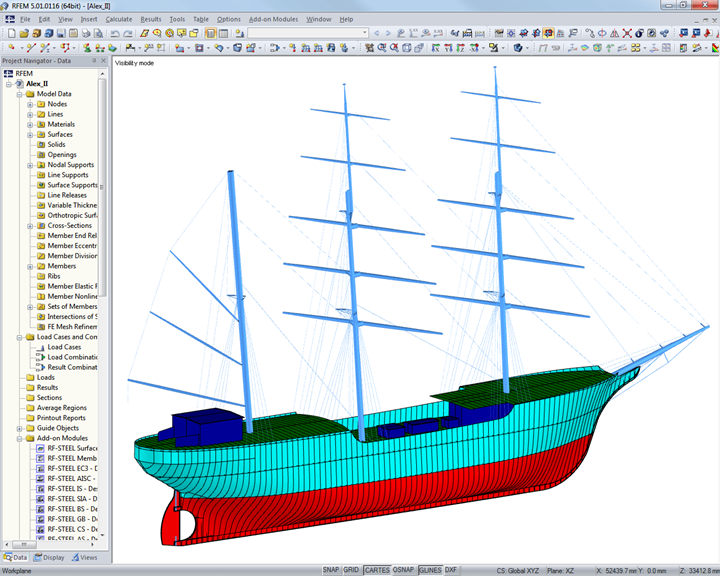

Údaje o modelu

Počet uzlů 6480
Počet linií 3792
Počet prutů 360
Počet ploch 442
Rozměry (metrické) 67,791 x 19,275 x 42,923 m
Rozměry (imperiální) 222.41 x 63.24 x 140.82 feet
Verze programu 5.01.01
