Nowy statek - Żaglowiec 'Alexander von Humboldt II'

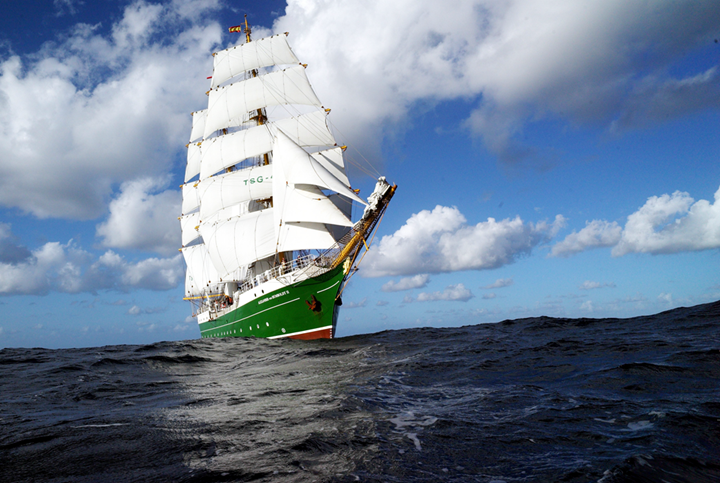

W październiku 2011 r. zwodowano żaglowiec „Alexander von Humboldt II“, który do dziś wciąż podbija morza.

Statek eksploatowany przez Niemiecką Fundację Szkolenia Żeglarskiego (DSST) to bark o trzech masztach. Maszty i kadłub wykonane są ze stali.

Jest to pierwsza nowa konstrukcja niemieckiego żaglowca po budowie „Gorch Fock”, okrętu szkoleniowego niemieckiej marynarki wojennej. Na pokładzie „Alex II” pasażerowie mogą wybrać się na jednodniową wycieczkę lub rejs trwający kilka dni, lub też nauczyć się sztuki żeglowania podczas specjalnych szkoleń.

Za budowę nowego statku odpowiedzialna była niemiecka firma HB Hunte Engineering GmbH. Niemiecka firma Marine Engineering Wollert GmbH sporządziła obliczenia takielunku (maszty oraz liny mocujące maszty) jak i sprawdzenie wytrzymałości kadłuba. Obie firmy są klientami Dlubal Software od wielu lat i wykorzystują program RFEM do obliczeń konstrukcyjnych.

Obliczenia konstrukcyjne

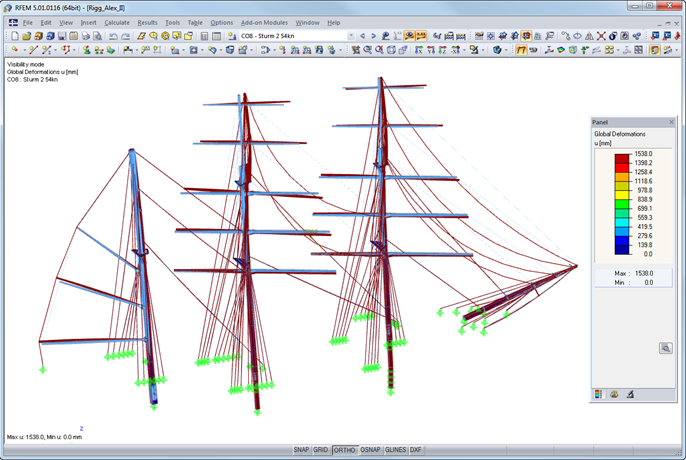

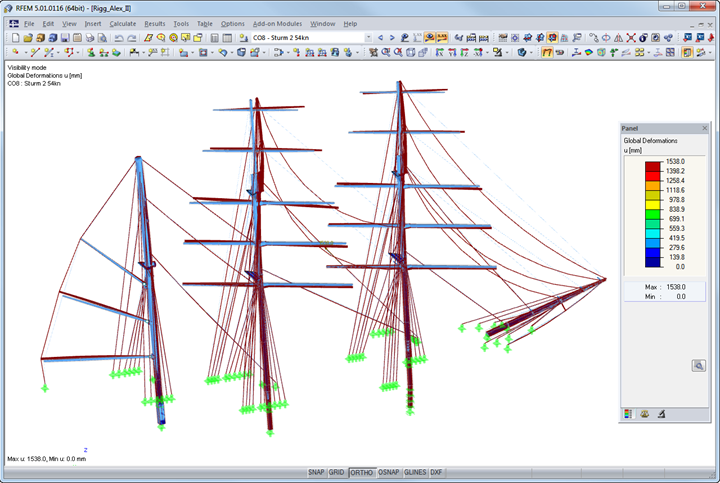

Oprócz standardowych obliczeń MES mocno obciążonych elementów jednostki (punkty cumownicze, mocowanie kotwicy i żurawików), szczegółowo przeanalizowano także siły działające w takielunku. Stworzono kompleksową macierz przypadków obciążeń obliczeniowych z mnóstwem planów ożaglowania dla różnych przypadków prędkości i kierunków wiatru.

Wyniki nieliniowych obliczeń MES zostały porównane ze wytycznymi do projektowania opartymi na wzorach analitycznych, podanymi przez Germanischer Lloyda. W ten sposób osiągnięto spójną koncepcję bezpieczeństwa dla masztów i drzewców oraz ich olinowania za pomocą want i sztagów.

Zwłaszcza zadanie sił od wiatru wymagało obszernej znajomości teoretycznych i praktycznych podstaw tradycyjnego projektowania żaglowców”, mówi Jürgen Wollert z Marine Engineering Wollert GmbH.

Obliczenia konstrukcyjne Obliczenia wytrzymałościowe
Marine Engineering Wollert GmbH, Arnis, Niemcy
Telefon: +49 (0) 4642 92259-0
Budowa Biuro inżynierskie
HB Hunte Engineering GmbH, Oldenburg, Niemcy
www.hb-hunte.de
Projektant Marigraph GmbH, Brema, Niemcy
www.arigraph.com
Klient Niemieckie podstawy szkolenia żeglarskiego
alex-2.de


Specyfikacja projektu

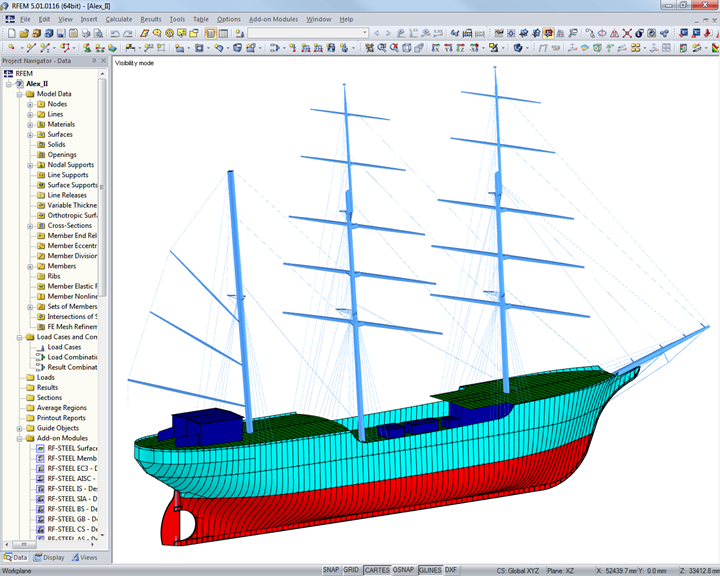

Dane modelu

Liczba węzłów 6480
Liczba linii 3792
Liczba prętów 360
Liczba powierzchni 442
Wymiary (metryczne) 67,791 x 19,275 x 42,923 m
Wymiary (imperialne) 222.41 x 63.24 x 140.82 feet
Wersja programu 5.01.01
