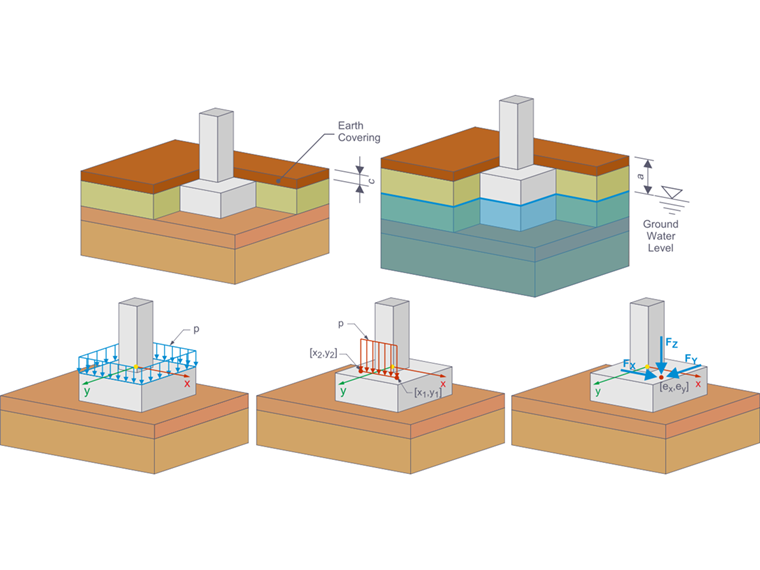

No RFEM 6, as cargas de fundação adicionais permitem uma modelação precisa de cenários de carregamento do mundo real para fundações. Na definição das cargas de fundação, é possível selecionar diferentes tipos de cargas que podem ser utilizados para as diversas situações de carga.
Além da opção para definir manualmente os recobrimentos de terra e as águas subterrâneas como cargas de fundação adicionais, o RFEM 6 também oferece uma opção automática.
recobrimento de terra

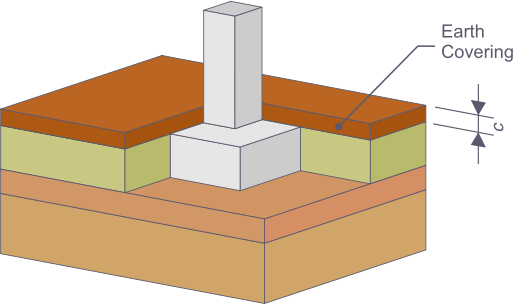

Este tipo de carga representa um recobrimento uniforme da terra da fundação com um material definido pelo utilizador, como cascalho ou areia.
O tipo de solo e a espessura do recobrimento da terra são definidos no separador "Propriedades do solo" nas configurações da fundação. Estes valores serão depois incluídos diretamente na verificação do recobrimento de terra.
Ao selecionar o tipo de carga "Recobrimento de terra" para uma nova carga de fundação adicional, são considerados o peso do solo e a espessura do recobrimento da terra. Tudo o que tem de fazer é atribuir o recobrimento de terra a uma ou mais fundações e a um caso de carga. Esta função utiliza as informações sobre a posição, a forma e a área da secção do pilar na fundação e tem isso em consideração ao calcular o recobrimento de terra.
Instruções passo a passo para a entrada manual de dados
- Editar a fundação : Abra a caixa de diálogo "Editar fundação" e selecione o separador "Propriedades do solo".
- Criação do material : No separador "Propriedades do solo", selecione um novo material para a "Camada de solo na laje de fundação" na biblioteca de materiais com o tipo de material "Solo". A densidade pode ser ajustada manualmente, se necessário.
- Definição da espessura : Introduzir a espessura do recobrimento de terra c. Utilize a visualização na janela para verificar diretamente a entrada.
- Criação de uma carga de fundação adicional : Pode introduzir as cargas de fundação adicionais no navegador de dados em "Cargas" e o caso de carga desejado na parte superior da barra de comandos ou na tabela abaixo em "Cargas".
- Definição do tipo de carga : Na caixa de diálogo "Editar carga de fundação adicional", defina o tipo de carga "Recobrimento de terra".
- Atribuição do recobrimento de terra : Atribua a carga de fundação adicional ao respetivo caso de carga e às fundações pretendidas.
Base de dados de conhecimento

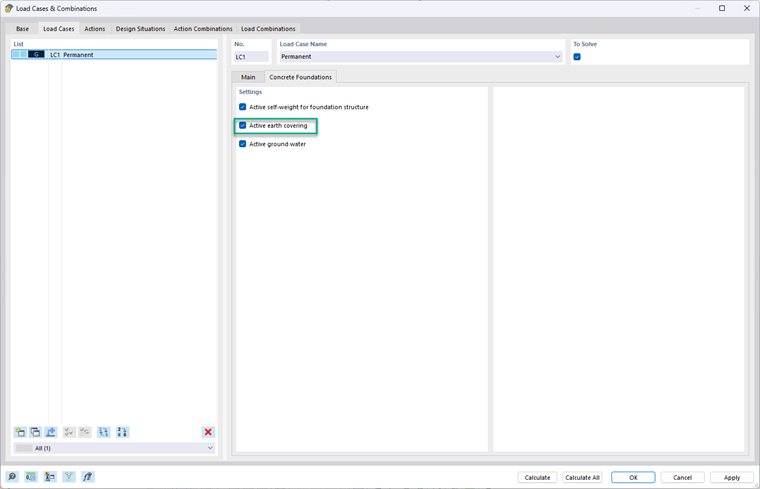

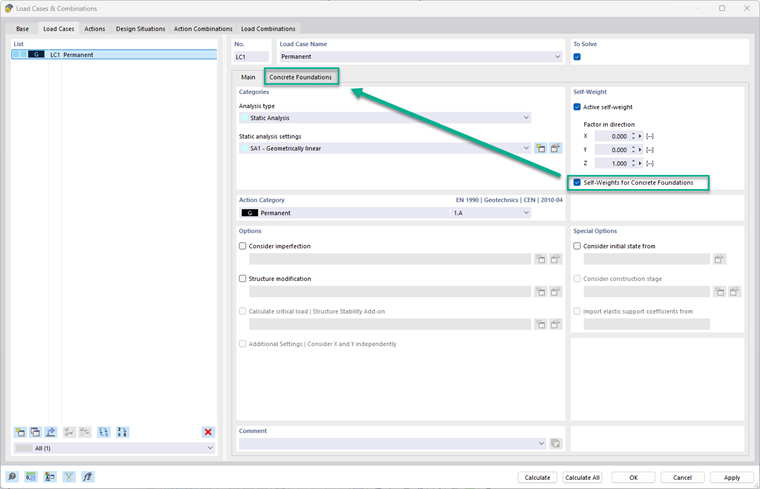

Além da definição manual da carga de recobrimento da terra, o RFEM 6 oferece a opção de considerar esta carga automaticamente. Para fazer isso, selecione a caixa de seleção "Peso próprio das fundações" no separador "Casos de carga" da caixa de diálogo "Casos de carga e combinações" para o caso de carga na secção "Peso próprio".
Irá aparecer um novo separador onde pode ativar o recobrimento de terra. A carga de recobrimento da terra é calculada automaticamente e integrada no carregamento, com base nos parâmetros do solo definidos na fundação (por exemplo, tipo de solo e espessura do recobrimento da terra).
água subterrânea

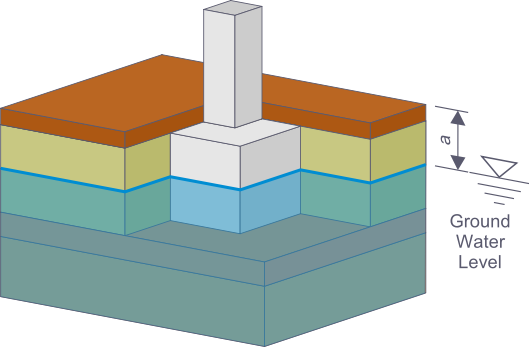

Este tipo de carga considera a pressão da água subterrânea como uma carga adicional na fundação. Isso é particularmente relevante para as fundações que se encontram abaixo do nível da água do solo, uma vez que existe um efeito de impulsão sobre a fundação. Abaixo da fundação, a pressão da água subterrânea é aplicada como carga de superfície para cima, o que permite uma simulação realista de cargas de levantamento e de solo.
Para definir o nível da água subterrânea, é necessário ativar a opção "Água subterrânea" no separador "Propriedades do solo" e especificar a profundidade do nível da água subterrânea em relação ao lado superior da placa de fundação. Estes valores serão depois incluídos no cálculo das cargas.
Instruções passo a passo para a entrada manual de dados
- Editar a fundação : Abra a caixa de diálogo "Editar fundação" e selecione o separador "Propriedades do solo".
- Ativação da água subterrânea : Ative a opção "Água subterrânea" selecionando a caixa de seleção.
- Definição do nível da água do subsolo : Defina a altura do nível de água subterrânea dGWL em relação ao lado superior da placa de fundação.
- Criação de uma carga de fundação adicional : Pode introduzir as cargas de fundação adicionais no navegador de dados em "Cargas" e o caso de carga desejado na parte superior da barra de comandos ou na tabela abaixo em "Cargas".
- Definição do tipo de carga : Na caixa de diálogo "Editar carga de fundação adicional", defina o tipo de carga "Água subterrânea".
- Atribuição às fundações : Atribua a nova carga a uma ou mais fundações e a um caso de carga.
Base de dados de conhecimento

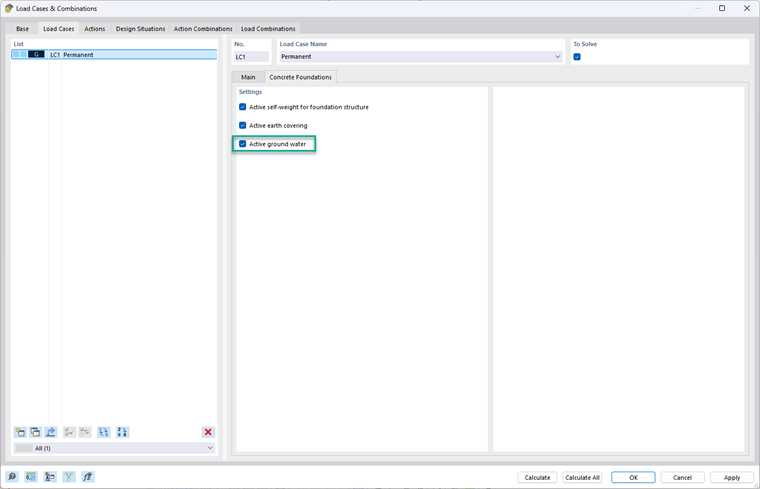

Também é possível utilizar uma opção automática para considerar a pressão da água subterrânea. Para fazer isso, selecione a caixa de seleção "Peso próprio das fundações" no separador "Casos de carga" da caixa de diálogo "Casos de carga e combinações".
Irá aparecer um novo separador onde pode ativar a água subterrânea. A pressão da água subterrânea é aplicada automaticamente como uma carga abaixo da fundação que tem em consideração a impulsão; baseia-se na profundidade do nível da água subterrânea definido na fundação.
Carga de superfície

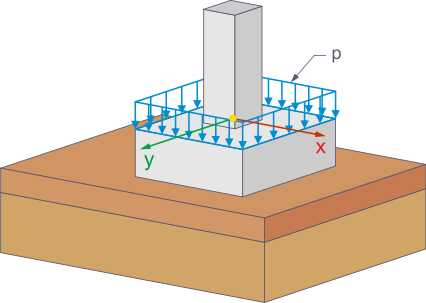

Este tipo de carga permite definir manualmente uma carga de superfície na fundação. Esta função é especialmente útil para pilares internos de fundação que são carregados sobre toda a sua superfície, exceto para a superfície do pilar.
Instruções passo a passo
- Criação de uma carga de fundação adicional : Pode introduzir as cargas de fundação adicionais no navegador de dados em "Cargas" e o caso de carga desejado na parte superior da barra de comandos ou na tabela abaixo em "Cargas".
- Seleccionar o tipo de carga : Selecione o tipo de carga "Carga de superfície" no diálogo "Carga de fundação adicional".
- Definição do tamanho da carga : Defina o valor desejado da carga de superfície na caixa de diálogo "Carga de fundação adicional".
- Atribuição da carga de superfície : Atribua a carga de fundação adicional ao respetivo caso de carga e às fundações pretendidas.
Base de dados de conhecimento
Carga uniformemente distribuída

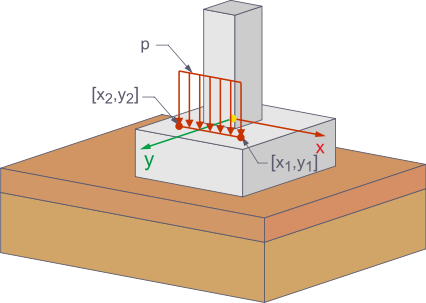

O tipo "Carga de linha" é utilizado quando uma carga atua na fundação ao longo de uma linha, como no caso de prateleiras estreitas. Este tipo de carregamento proporciona uma representação realista das cargas longitudinais que provocam tensões específicas da fundação.
Instruções passo a passo
- Criação de uma carga de fundação adicional : Pode introduzir as cargas de fundação adicionais no navegador de dados em "Cargas" e o caso de carga desejado na parte superior da barra de comandos ou na tabela abaixo em "Cargas".
- Seleccionar o tipo de carga : Selecione o tipo de carga "Carga de linha" no diálogo "Carga de fundação adicional".
- Definição do tamanho da carga : Introduza o valor pretendido da carga de linha p.
- Definição de coordenadas da linha : Introduza as coordenadas (x1, y1 ) e (x2, y2 ) entre as quais a carga de linha deve actuar.
- Atribuição : Atribua a carga de linha ao respetivo caso de carga e às fundações pretendidas.
Base de dados de conhecimento
carga concentrada

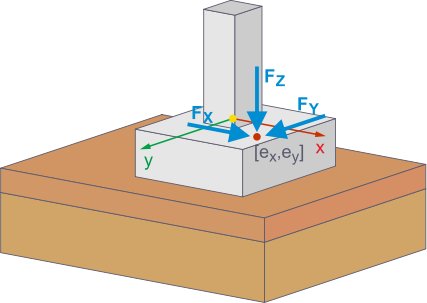

O tipo "Carga concentrada" é ideal para modelar cargas concentradas que tensionam a fundação localmente. Tais cargas ocorrem frequentemente em fundações parcialmente cobertas, nas quais a fundação é apenas carregada seletivamente por uma laje de piso ou a forma da superfície carregada não é coberta por os tipos de carga descritos acima.
Instruções passo a passo
- Criação de uma carga de fundação adicional : Pode introduzir as cargas de fundação adicionais no navegador de dados em "Cargas" e o caso de carga desejado na parte superior da barra de comandos ou na tabela abaixo em "Cargas".
- Seleccionar o tipo de carga : Na caixa de diálogo "Carga de fundação adicional", deve definir o tipo de carga "Carga concentrada".
- Definição dos componentes da força : Den Wert der Lastkomponenten Fx, Fy und Fz eingeben.
- Definição das excentricidades : Die Exzentrizitäten ex und ey angeben, um die genaue Position der Einzellast auf dem Fundament zu bestimmen.
- Atribuição : Atribua a carga concentrada ao respetivo caso de carga e às fundações pretendidas.
