In RFEM 6, i carichi aggiuntivi delle fondazioni consentono una modellazione precisa degli scenari di carico reale per le fondazioni. Quando si definiscono i carichi delle fondazioni, è possibile selezionare diversi tipi di carico che possono essere utilizzati per varie situazioni di carico.
Oltre all'opzione per definire manualmente i ricoprimenti di terreno e le acque sotterranee come carichi di fondazione aggiuntivi, RFEM 6 fornisce anche un'opzione automatizzata.

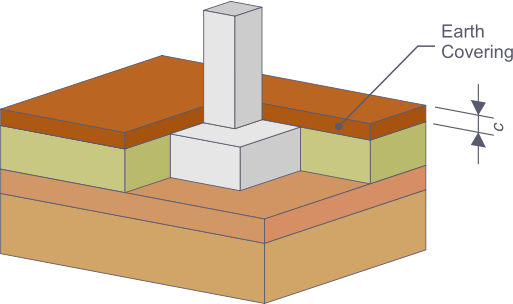

Ricoprimento di terreno
Questo tipo di carico rappresenta un ricoprimento di terreno uniforme della fondazione con un materiale definito dall'utente, come ghiaia o sabbia.
Il tipo di terreno e lo spessore del ricoprimento di terreno sono definiti nella scheda "Proprietà del terreno" delle impostazioni della fondazione. Questi valori sono quindi inclusi direttamente nella verifica del ricoprimento di terreno.
Se si seleziona il tipo di carico "Ricoprimento di terreno" per un nuovo carico aggiuntivo della fondazione, vengono presi in considerazione il peso del terreno e lo spessore del ricoprimento di terreno. Tutto quello che devi fare è assegnare il ricoprimento di terreno a una o più fondazioni e un caso di carico. Questa funzione utilizza le informazioni sulla posizione, la forma e l'area della sezione trasversale della colonna sulla fondazione e ne tiene conto nel calcolo del rivestimento del terreno.
Istruzioni dettagliate per l'immissione manuale
- Modifica della fondazione : Aprire la finestra di dialogo "Modifica fondazione" e selezionare la scheda "Proprietà del terreno".
- Creazione del materiale : Nella scheda "Proprietà del terreno", selezionare un nuovo materiale per lo "Strato di terreno sulla piastra di fondazione" dalla libreria dei materiali sotto il tipo di materiale "Terreno". La densità può essere regolata manualmente, se necessario.
- Definizione dello spessore: Inserire lo spessore del ricoprimento di terreno c. Utilizza la visualizzazione nella finestra per verificare direttamente l'input.
- Creazione di un carico aggiuntivo della fondazione : È possibile inserire i carichi aggiuntivi della fondazione nel navigatore Dati in "Carichi" e il caso di carico desiderato nella parte superiore della barra dei comandi, o sotto nella tabella in "Carichi".
- Definizione del tipo di carico: Nella finestra di dialogo "Modifica carico aggiuntivo della fondazione", definire il tipo di carico "Ricoprimento del terreno".
- Assegnazione del ricoprimento di terreno: Assegna il carico aggiuntivo delle fondazioni al caso di carico corrispondente e alle fondazioni desiderate.

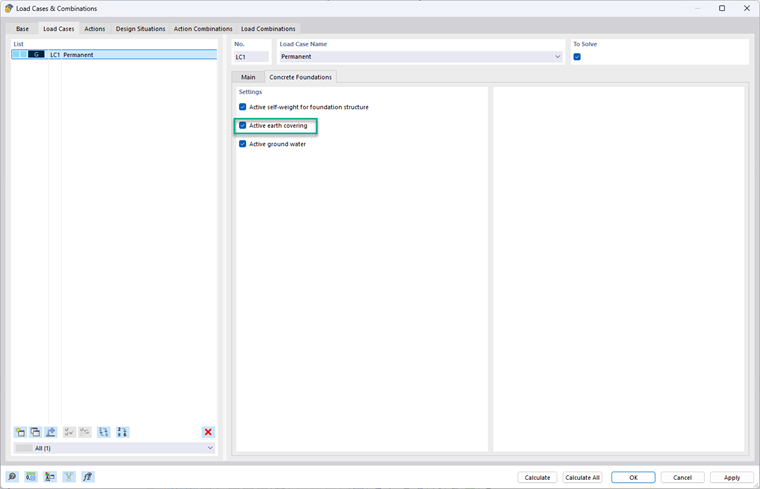

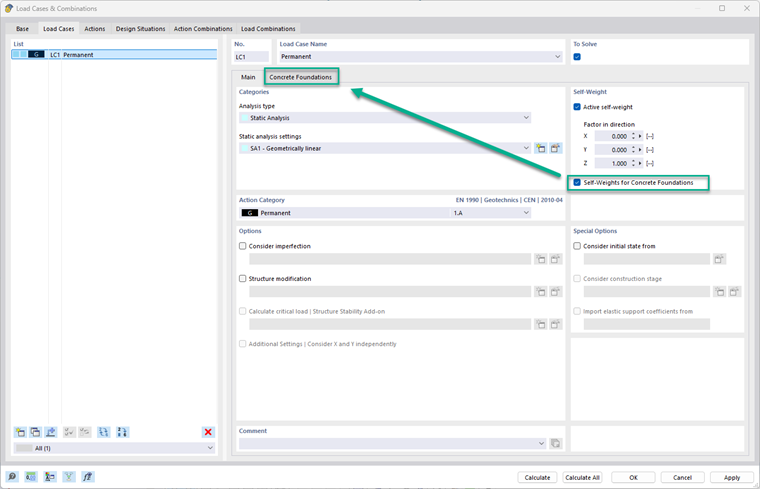

Oltre a definire manualmente il carico del ricoprimento di terreno, RFEM 6 offre la possibilità di considerare questo carico automaticamente. Per fare ciò, selezionare la casella di controllo "Peso proprio delle fondazioni" nella sezione "Peso proprio" della finestra di dialogo "Casi e combinazioni di carico", scheda "Casi di carico".
Apparirà una nuova scheda in cui è possibile attivare il ricoprimento di terreno. Il carico del ricoprimento di terreno viene calcolato automaticamente e integrato nel carico, in base ai parametri del terreno definiti nella fondazione (ad esempio, un tipo di terreno e lo spessore del ricoprimento di terreno).

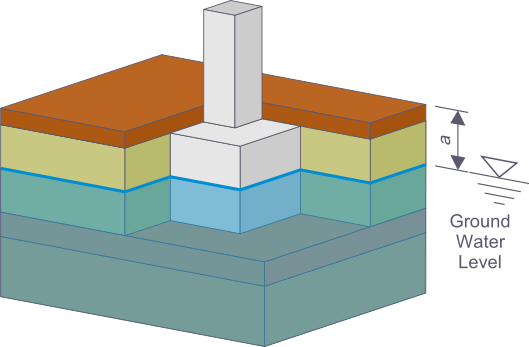

Falda acquifera
Questo tipo di carico considera la pressione dell'acqua sotterranea come un carico aggiuntivo sulla fondazione. È particolarmente rilevante per le fondazioni che si trovano al di sotto del livello delle acque sotterranee, poiché c'è un effetto di galleggiamento sulla fondazione. La pressione dell'acqua sotterranea viene applicata come un carico dell'area che agisce verso l'alto sotto la fondazione, il che consente una simulazione realistica del sollevamento e dei carichi relativi al terreno.
Per definire il livello delle acque sotterranee, è necessario attivare l'opzione "Acqua sotterranea" nella scheda "Proprietà del terreno" e specificare l'altezza del livello delle acque sotterranee rispetto al lato superiore della piastra di fondazione. Questi valori sono quindi inclusi nel calcolo dei carichi.
Istruzioni dettagliate per l'immissione manuale
- Modifica della fondazione : Aprire la finestra di dialogo "Modifica fondazione" e selezionare la scheda "Proprietà del terreno".
- Attivazione delle acque sotterranee : Attivare l'opzione "Acqua sotterranea" selezionando la casella di controllo.
- Definizione del livello delle acque sotterranee : Definisce l'altezza del livello della falda freatica dGWL rispetto al lato superiore della piastra di fondazione.
- Creazione di un carico aggiuntivo della fondazione : È possibile inserire i carichi aggiuntivi della fondazione nel navigatore Dati in "Carichi" e il caso di carico desiderato nella parte superiore della barra dei comandi, o sotto nella tabella in "Carichi".
- Definizione del tipo di carico : Nella finestra di dialogo "Modifica carico aggiuntivo della fondazione", definire il tipo di carico "Acqua del terreno".
- Assegnazione alle fondazioni : Assegna il nuovo carico a una o più fondazioni e a un caso di carico.
È anche possibile utilizzare un'opzione automatizzata per considerare la pressione dell'acqua sotterranea. Per fare ciò, selezionare la casella di controllo "Peso proprio delle fondazioni" nella scheda "Casi di carico" della finestra di dialogo "Casi di carico e combinazioni".
Apparirà una nuova scheda in cui è possibile attivare le acque sotterranee. La pressione dell'acqua sotterranea viene applicata automaticamente come un carico sotto la fondazione che tiene conto della galleggiabilità; si basa sulla profondità del livello delle acque sotterranee definito nella fondazione.

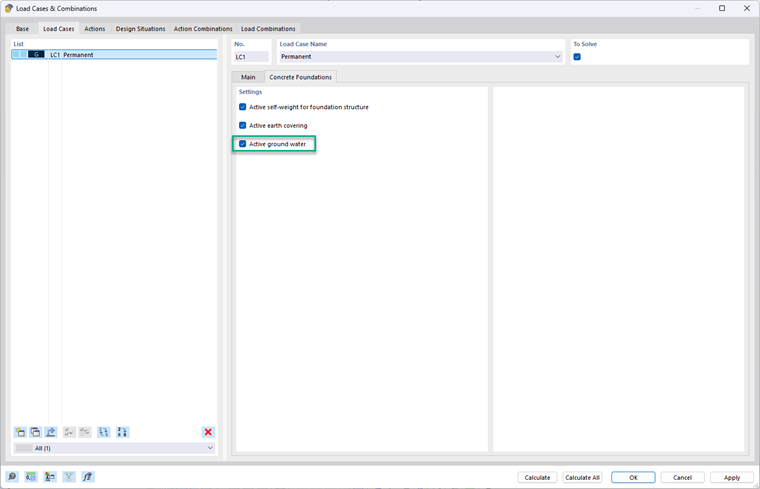

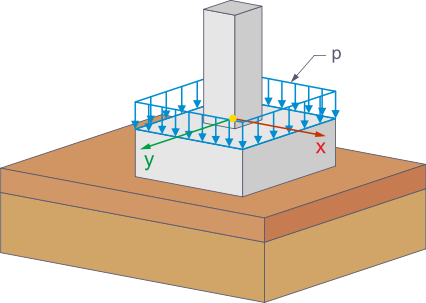

Carico della superficie
Questo tipo di carico consente di definire manualmente un carico superficiale sulla fondazione. Questa funzione è particolarmente utile per le fondazioni interne delle colonne che sono caricate su tutta la loro superficie, ad eccezione della superficie della colonna.
Istruzioni dettagliate
- Creazione di un carico aggiuntivo della fondazione : È possibile inserire i carichi aggiuntivi della fondazione nel navigatore Dati in "Carichi" e il caso di carico desiderato nella parte superiore della barra dei comandi, o sotto nella tabella in "Carichi".
- Selezione del tipo di carico : Selezionare il tipo "Carico superficiale" nella finestra di dialogo "Carico aggiuntivo della fondazione".
- Definizione della dimensione del carico : Definire il valore desiderato del carico superficiale nella finestra di dialogo "Carico aggiuntivo della fondazione".
- Assegnazione del carico della superficie : Assegna il carico aggiuntivo delle fondazioni al caso di carico corrispondente e alle fondazioni desiderate.

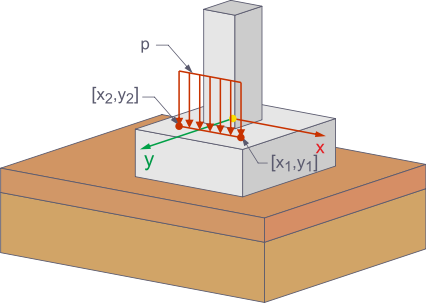

carico della linea
Il tipo "Carico lineare" viene utilizzato quando un carico agisce sulla fondazione lungo una linea, come nel caso di scaffalature strette. Questo tipo di carico fornisce una rappresentazione realistica dei carichi longitudinali che causano tensioni specifiche della fondazione.
Istruzioni dettagliate
- Creazione di un carico aggiuntivo della fondazione : È possibile inserire i carichi aggiuntivi della fondazione nel navigatore Dati in "Carichi" e il caso di carico desiderato nella parte superiore della barra dei comandi, o sotto nella tabella in "Carichi".
- Selezione del tipo di carico : Selezionare il tipo "Carico lineare" nella finestra di dialogo "Carico aggiuntivo della fondazione".
- Definizione della dimensione del carico : Inserire il valore desiderato del carico della linea p.
- Definizione delle coordinate della linea : Inserire le coordinate (x1, y1 ) e (x2, y2 ) tra le quali dovrebbe agire il carico della linea.
- Assegnazione : Assegna il carico della linea al caso di carico corrispondente e alle fondazioni desiderate.

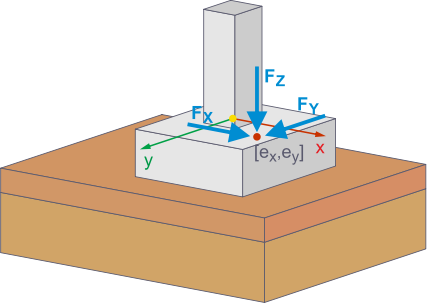

Carico concentrato
Il tipo "Carico concentrato" è ideale per la modellazione di carichi concentrati che sollecitano localmente la fondazione. Tali carichi si verificano spesso nel caso di fondazioni parzialmente coperte, dove la fondazione è caricata solo selettivamente da una soletta, o la forma della superficie caricata non è coperta da i tipi di carico sopra descritti.
Istruzioni dettagliate
- Creazione di un carico aggiuntivo della fondazione : È possibile inserire i carichi aggiuntivi della fondazione nel navigatore Dati in "Carichi" e il caso di carico desiderato nella parte superiore della barra dei comandi, o sotto nella tabella in "Carichi".
- Selezione del tipo di carico : Nella finestra di dialogo "Carico aggiuntivo della fondazione", definire il tipo di "Carico concentrato".
- Definizione delle componenti della forza : Inserire il valore delle componenti del carico Fx, Fy e Fz.
- Definizione delle eccentricità : Specificare le eccentricità ex e ey per determinare la posizione esatta del carico concentrato sulla fondazione.
- Assegnazione : Assegna il carico concentrato al caso di carico corrispondente e alle fondazioni desiderate.
