RFEM 6 中的附加基础荷载

RFEM附加组件用于基础计算和设计

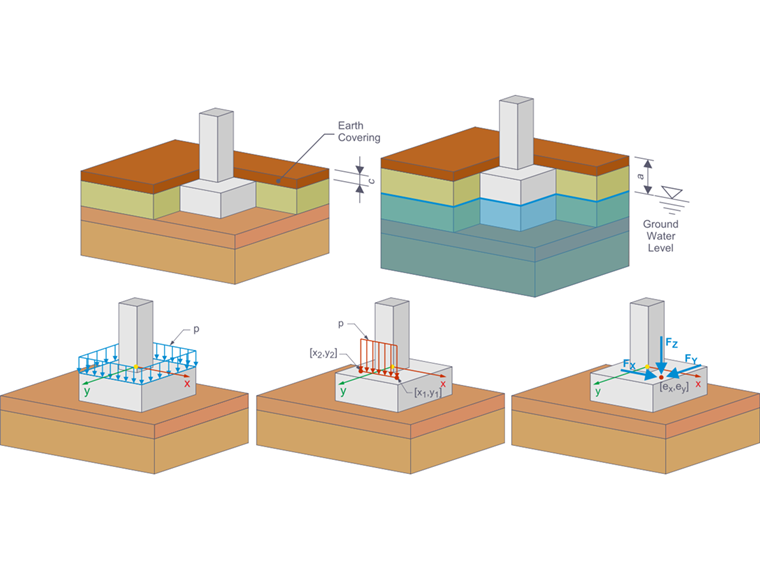

在 RFEM 6 中提供的附加基础荷载可以对基础荷载情况进行精确建模。 在定义基础荷载时可以根据不同的荷载情况选择不同的荷载类型。

除了可以手动将土层覆盖物和地下水定义为基础附加荷载外，RFEM 6 还提供了自动选项。

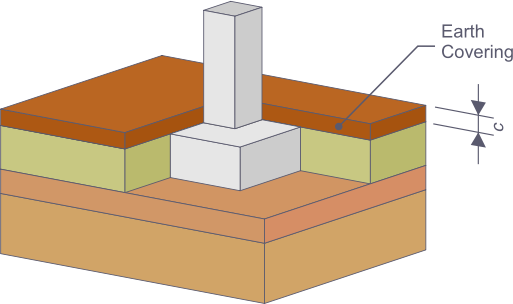

覆土

覆盖

均匀地覆盖在基础上，并由用户定义的材料，例如砂砾或沙子覆盖在基础上。

土壤类型和覆土厚度可以在基础设置的“土的属性”选项卡中定义。 然后将这些值直接计算在验算中。

如果为新的附加基础荷载选择“覆土层”荷载类型，则会考虑土体重量和覆土层厚度。 您只需将覆土层分配给一个或多个基础和一个荷载工况。 然后，软件会使用基础柱的位置、形状和截面积等信息，在计算覆土层时将其考虑在内。

手动输入分步说明

1. 编辑基础： 打开“编辑基础”对话框，然后选择“土的属性”选项卡，
2. 创建材料： 在“土属性”选项卡中的“土”材料类型下，从材料库中为“基础板上的土层”选择一种新的材料。 用户可以在该处手动调整密度。
3. 定义厚度： 输入土体的厚度c。 使用窗口中的可视化可以直接检查输入。
4. 创建附加基础荷载： 可以在数据导航器中的“荷载”下输入基础附加荷载，并在上部的命令栏中或下方表格中输入所需的荷载工况。
5. 定义荷载类型: 在“编辑附加基础荷载”对话框中，定义荷载类型为“覆盖土层”。
6. 分配土层： 将附加基础荷载分配给相应的荷载工况和期望的基础。

知识库

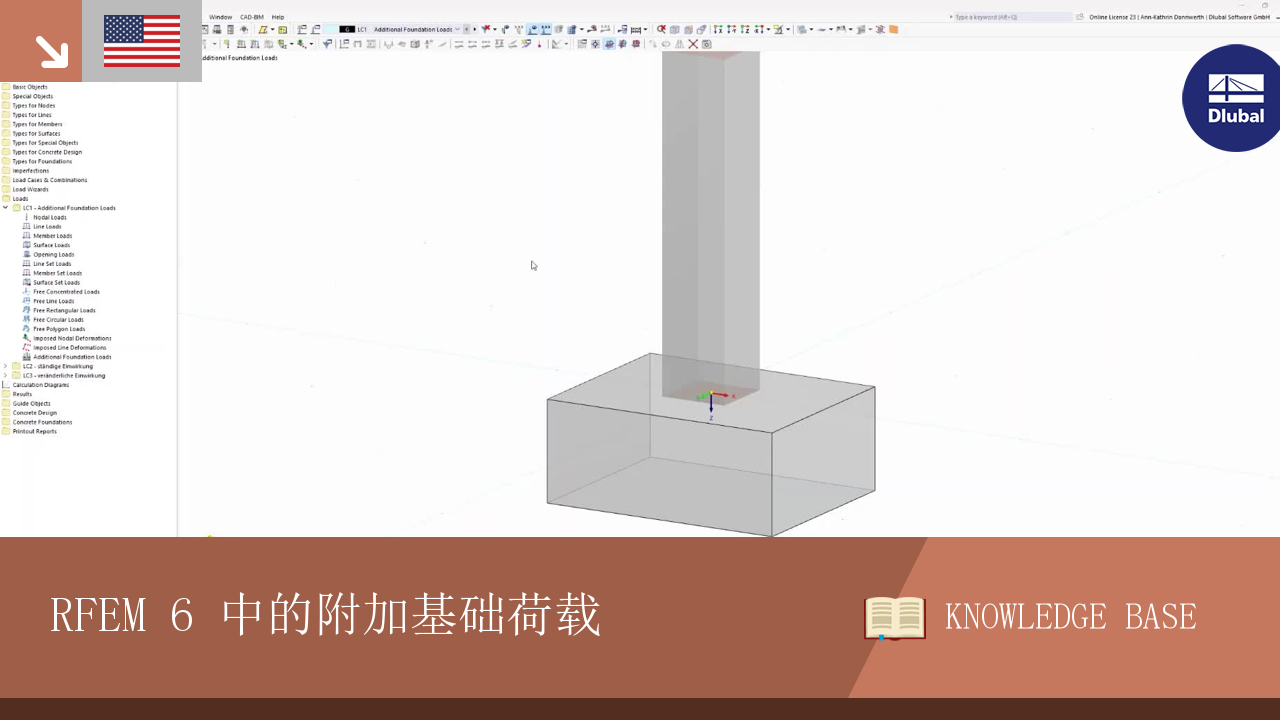

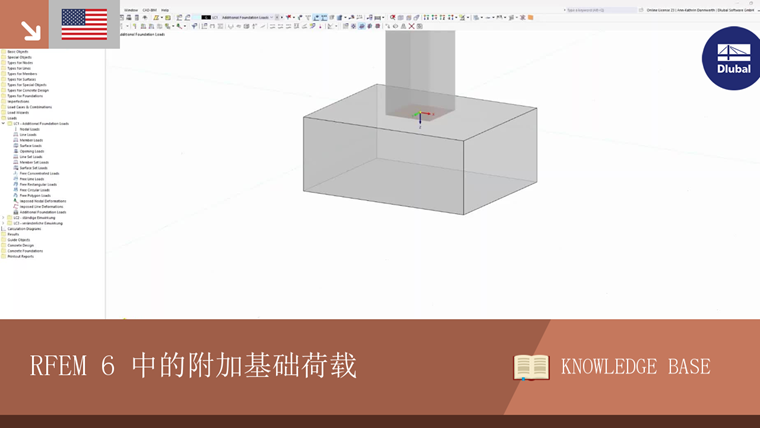

知识库 001915 | 覆土 | RFEM 6 中的附加基础荷载

除了手动定义覆土荷载外，在 RFEM 6 中还可以自动考虑覆土荷载。 为此，请在“荷载工况和组合”对话框的“荷载工况”选项卡中为“自重”部分勾选“基础自重”复选框。

在混凝土基础中启用自重

在出现的新选项卡中，您可以在其中激活覆土。 覆土荷载是根据定义的地基参数（例如土的类型和土的厚度）自动计算并集成到荷载中。

激活混凝土基础中的自动覆土考虑

地下水

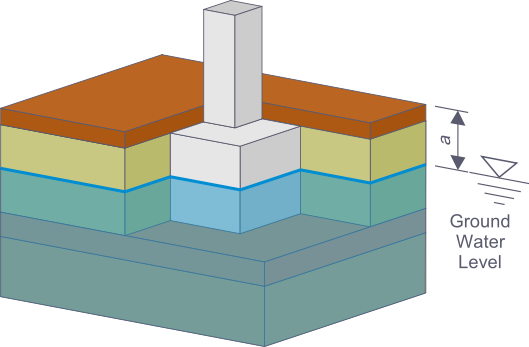

地下水

混凝土荷载类型将地下水压力视为作用在基础上的附加荷载。 尤其是地下水位以下的基础时，会受到浮力的影响。 地下水压力在基础下方以向上的面荷载的形式施加，这样可以真实地模拟基础上拔荷载和地基荷载。

要定义地下水位，需要激活“土属性”选项卡中的“地下水”选项，并指定地下水位相对于基础底板顶面的高度。 会在计算荷载时考虑这些数值。

手动输入分步说明

1. 编辑基础： 打开“编辑基础”对话框，然后选择“土的属性”选项卡，
2. 激活地下水： 并激活“地下水”选项。
3. 定义地下水位： 定义相对于基础板顶面的地下水位高度 d_GWL 。
4. 创建附加基础荷载： 可以在数据导航器中的“荷载”下输入基础附加荷载，并在上部的命令栏中或下方表格中输入所需的荷载工况。
5. 定义荷载类型: 用户可以在“编辑附加基础荷载”对话框中定义荷载类型为“地下水”。
6. 对基础的分配： 将新荷载分配给一个或多个荷载基础和一个荷载工况。

知识库

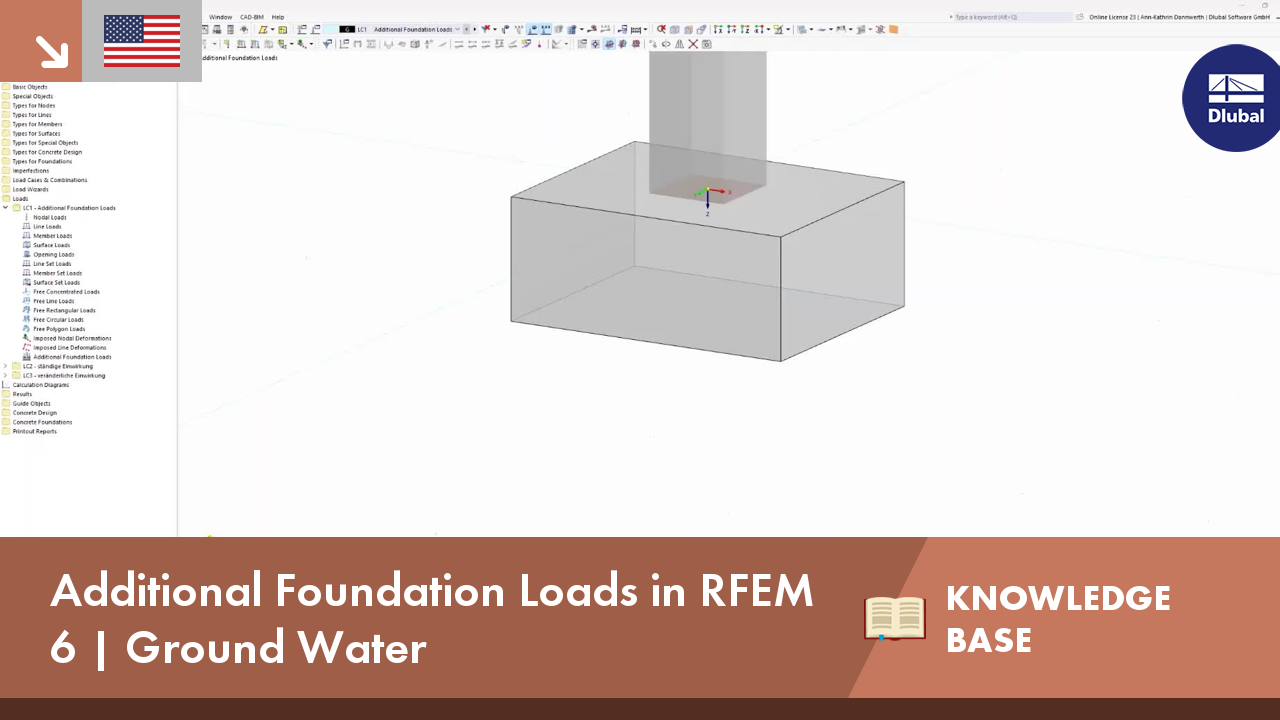

知识库 001915 | 地下水 | RFEM 6 中的附加基础荷载

模型还可以考虑地下水压力。 为此，需要在“荷载工况和组合”对话框的“荷载工况”选项卡中勾选“基础自重”复选框。

在混凝土基础中启用自重

在出现的新选项卡中可以激活地下水选项。 地下水压力作为基础下的荷载自动考虑浮力；它是基于在基础中定义的地下水位高度。

自动考虑地下水的混凝土基础

面荷载

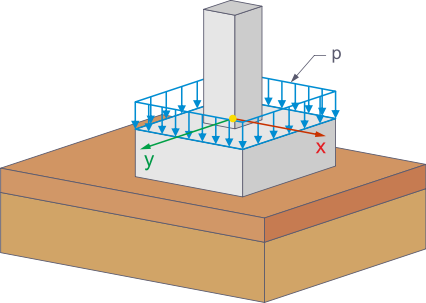

面荷载

用户可以手动定义作用在基础基础上的面荷载。 对于柱内基础特别有用，除了柱子所处的面外，其余整个面上都受荷载。

逐步说明

1. 创建附加基础荷载： 可以在数据导航器中的“荷载”下输入基础附加荷载，并在上部的命令栏中或下方表格中输入所需的荷载工况。
2. 荷载类型的选择: Im Dialog „Zusätzliche Fundamentlast“ die Lastart „Flächenlast“ auswählen.
3. 定义荷载大小： 在“附加基础荷载”对话框中，可以定义面荷载的值。
4. 面荷载分配： 将附加基础荷载分配给相应的荷载工况和期望的基础。

知识库

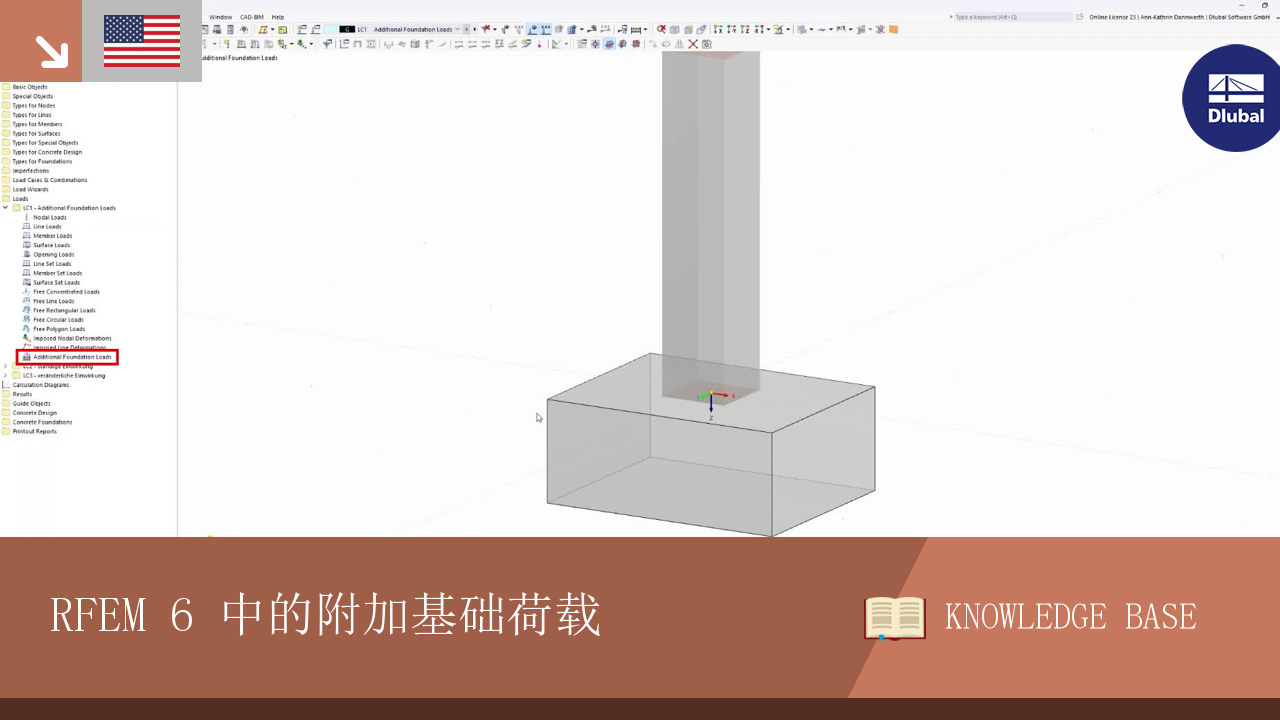

知识库 001915 | 面荷载 | RFEM 6 中的附加基础荷载

均布荷载

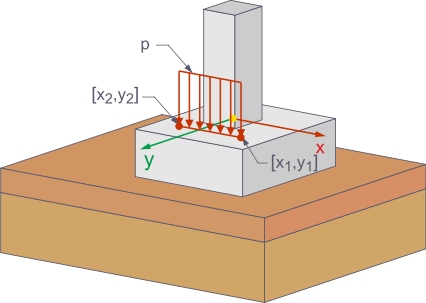

线荷载

该类型为“线荷载”，适用于荷载沿线作用在基础上时的荷载，例如窄幅货架。 这种类型的荷载真实反映了纵向荷载，并引起了地基梁的比应力。

逐步说明

1. 创建附加基础荷载： 可以在数据导航器中的“荷载”下输入基础附加荷载，并在上部的命令栏中或下方表格中输入所需的荷载工况。
2. 荷载类型的选择: 在“附加基础荷载”对话框中，选择“线荷载”作为荷载类型。
3. 定义荷载大小： 输入目标线荷载 p 的值。
4. 定义线的坐标： 输入线荷载的坐标（x₁, y₁ ）和（x₂, y₂ ）。
5. 分配： 将线荷载分配给相应的荷载工况和所需的基础。

知识库

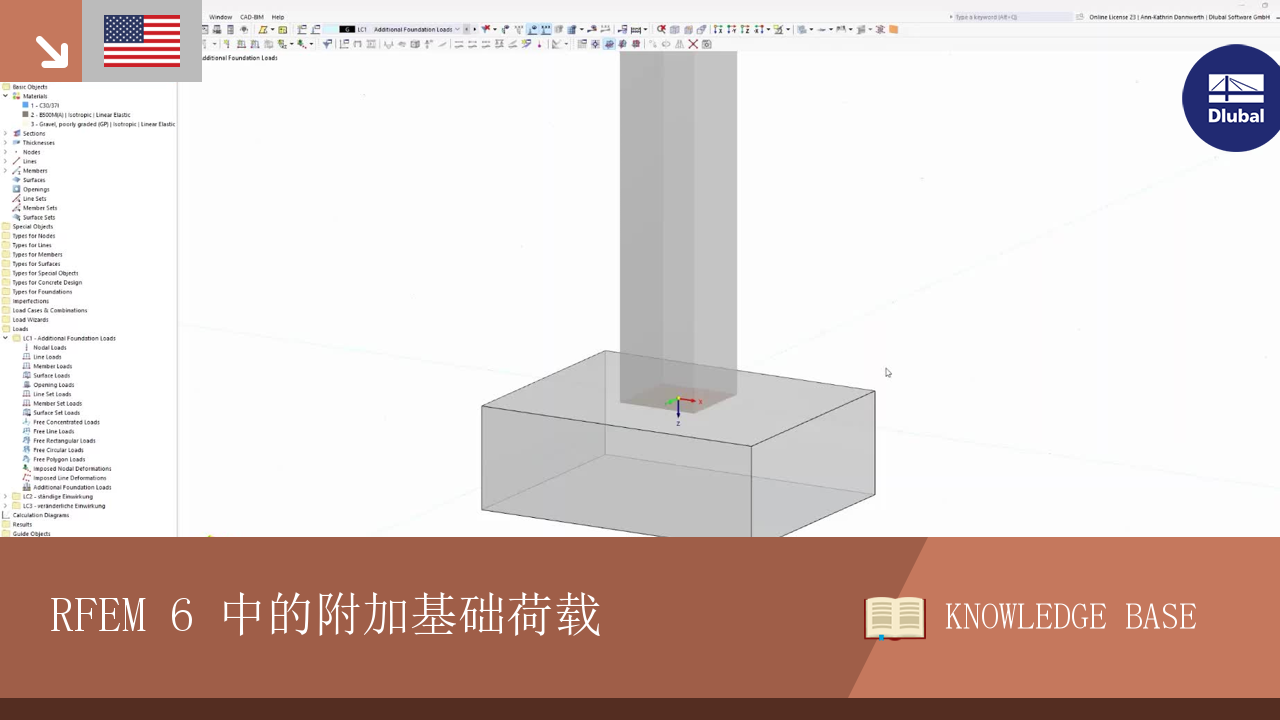

知识库 001915 | 线荷载 | RFEM 6 中的附加基础荷载

集中力

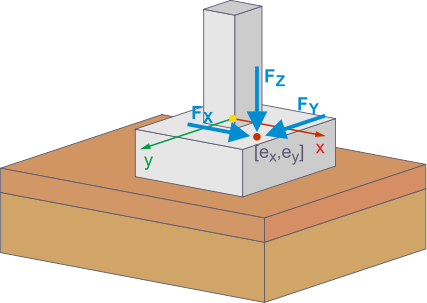

集中荷载

“集中荷载”类型的荷载适用于模拟局部施加基础的集中荷载。 这种荷载经常出现在部分遮盖的基础上， 上面描述的荷载类型。

逐步说明

1. 创建附加基础荷载： 可以在数据导航器中的“荷载”下输入基础附加荷载，并在上部的命令栏中或下方表格中输入所需的荷载工况。
2. 荷载类型的选择: 在“附加基础荷载”对话框中，定义荷载类型为“集中荷载”。
3. 定义力的分量： Den Wert der Lastkomponenten F_x, F_y und F_z eingeben.
4. 定义偏心： Die Exzentrizitäten e_x und e_y angeben, um die genaue Position der Einzellast auf dem Fundament zu bestimmen.
5. 分配： 将集中荷载分配给相应的荷载工况和基础。

知识库

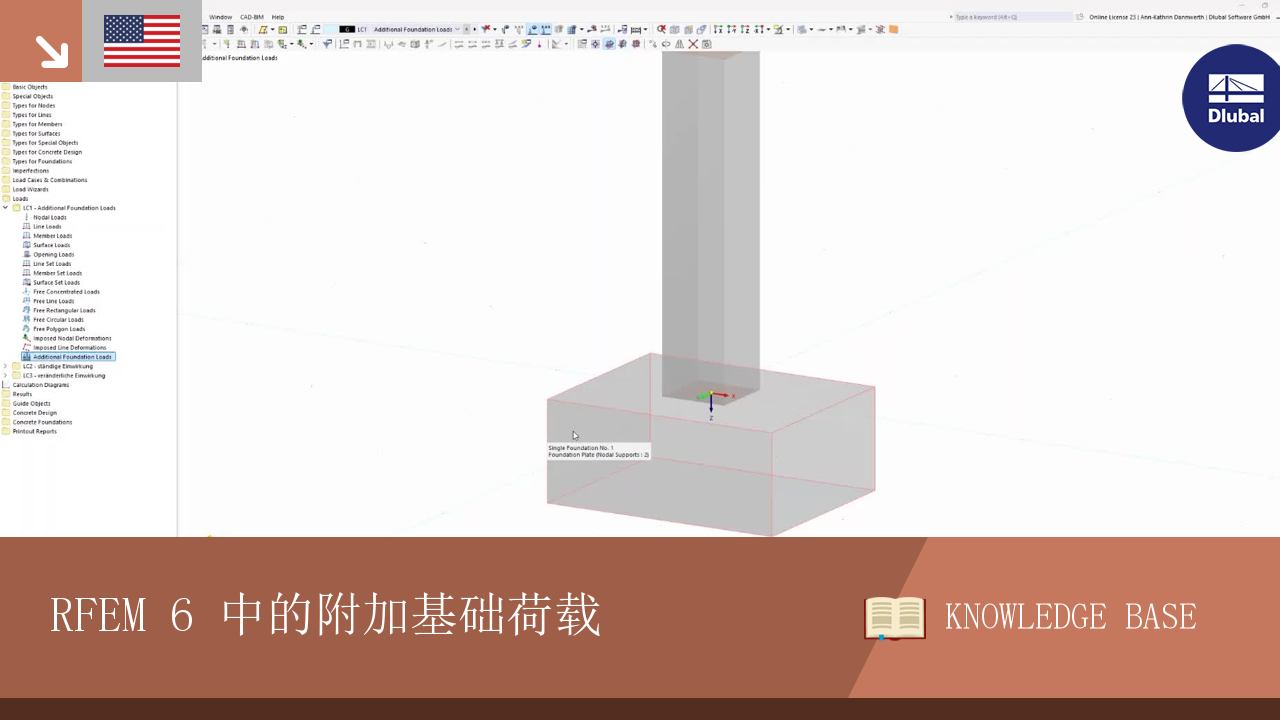

知识库 001915 | 集中荷载 | RFEM 6 中的附加基础荷载
