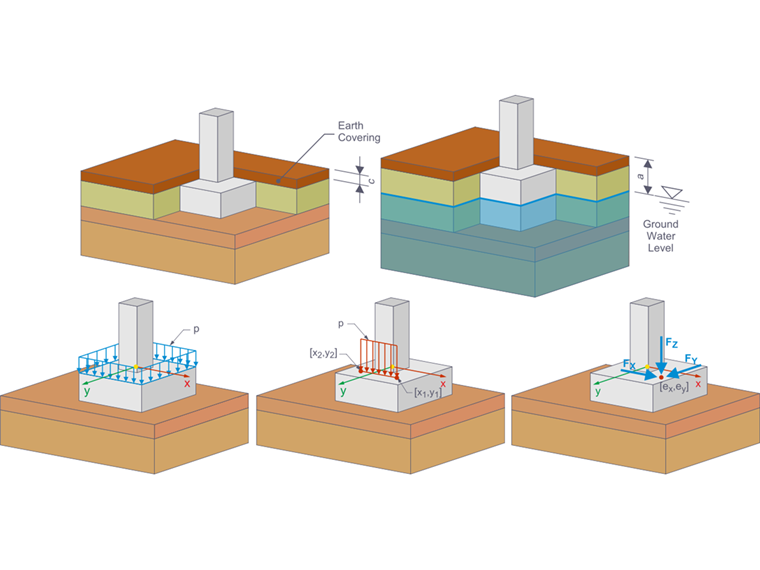

W programie RFEM 6 dodatkowe obciążenia fundamentów umożliwiają precyzyjne modelowanie rzeczywistych obciążeń fundamentowych. Podczas definiowania obciążeń fundamentu można wybrać różne typy obciążeń, które będą stosowane w różnych sytuacjach obciążeniowych.
Oprócz ręcznego definiowania otuliny i wody gruntowej jako dodatkowych obciążeń fundamentów, program RFEM 6 oferuje również opcję zautomatyzowaną.
pokrywa gruntowa

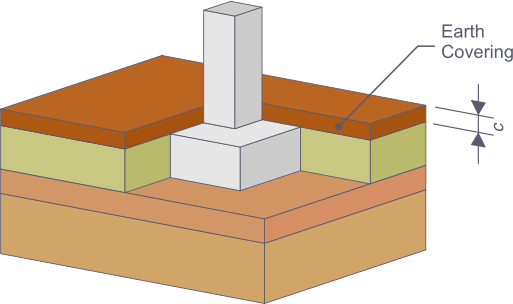

Ten typ obciążenia reprezentuje równomierne przykrycie fundamentu przez grunt materiałem zdefiniowanym przez użytkownika, takim jak żwir lub piasek.
Typ gruntu i grubość pokrycia gruntem są definiowane w zakładce "Właściwości gruntu" w ustawieniach fundamentu. Wartości te są następnie uwzględniane bezpośrednio w obliczeniach pokrycia gruntem.
W przypadku wybrania typu obciążenia dla nowego dodatkowego obciążenia fundamentu uwzględniane są ciężar gruntu i grubość pokrycia gruntem. Wystarczy przydzielić pokrycie z ziemi do jednego lub kilku fundamentów i przypadku obciążenia. Funkcja ta wykorzystuje informacje o położeniu, kształcie i polu przekroju słupa na fundamencie oraz uwzględnia je przy obliczaniu pokrycia gruntem.
Instrukcja krok po kroku dla ręcznego wprowadzania
- Edycja fundamentu : Otworzyć okno dialogowe "Edytować podłoże" i wybrać zakładkę "Właściwości gruntu".
- Tworzenie materiału : W zakładce 'Właściwości gruntu' należy wybrać nowy materiał dla 'Warstwa gruntu na płycie fundamentowej' z biblioteki materiałów, pod typem materiału 'Grunt'. W razie potrzeby gęstość można dostosować ręcznie.
- Definiowanie grubości : Wprowadź grubość warstwy gruntu c. Użyj wizualizacji w oknie, aby bezpośrednio sprawdzić dane wejściowe.
- Tworzenie dodatkowego obciążenia fundamentu : Dodatkowe obciążenia fundamentu można wprowadzić w nawigatorze Dane w sekcji „Obciążenia”, a żądany przypadek obciążenia można znaleźć na górze paska poleceń lub w tabeli w sekcji „Obciążenia” poniżej.
- Definiowanie typu obciążenia : W oknie dialogowym "Edytować dodatkowe obciążenie fundamentu" należy zdefiniować typ obciążenia "Przykrycie gruntem".
- Przypisywanie pokrycia gruntem : Przypisz dodatkowe obciążenie fundamentu do odpowiedniego przypadku obciążenia i żądanych fundamentów.
Oprócz ręcznego zdefiniowania obciążenia przykrycia gruntu w programie RFEM 6 istnieje możliwość automatycznego uwzględnienia tego obciążenia. W tym celu należy zaznaczyć pole wyboru "Ciężar własny fundamentu" w zakładce "Przypadki obciążeń" w oknie dialogowym "Przypadki obciążeń i kombinacje" dla przypadku obciążenia w sekcji "Ciężar własny".
Pojawi się nowa zakładka, w której można aktywować pokrycie ziemi. Obciążenie pokrycia gruntem jest obliczane automatycznie i uwzględniane w obciążeniu na podstawie parametrów gruntu zdefiniowanych w fundamencie (np. typ gruntu i grubość pokrycia gruntem).
woda gruntowa

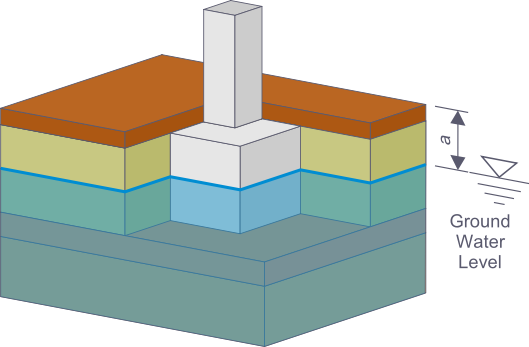

Ten typ obciążenia uwzględnia parcie wody gruntowej jako dodatkowe obciążenie fundamentu. Jest to szczególnie istotne w przypadku fundamentów leżących poniżej lustra wody gruntowej, ponieważ na podłoże oddziałuje efekt wyporu. Ciśnienie wody gruntowej jest przykładane jako obciążenie powierzchniowe działające w górę pod fundamentem, co umożliwia realistyczną symulację obciążeń odrywających i związanych z gruntem.
Aby zdefiniować poziom wody gruntowej, należy aktywować opcję "Woda gruntowa" w zakładce "Właściwości gruntu", a następnie określić głębokość zwierciadła wody gruntowej w odniesieniu do górnej powierzchni płyty fundamentowej. Wartości te są następnie uwzględniane w obliczeniach obciążeń.
Instrukcja krok po kroku dla ręcznego wprowadzania
- Edycja fundamentu : Otworzyć okno dialogowe "Edytować podłoże" i wybrać zakładkę "Właściwości gruntu".
- Aktywacja wody gruntowej : Należy aktywować opcję "Woda gruntowa" poprzez zaznaczenie pola wyboru.
- Definiowanie poziomu wody gruntowej : Zdefiniuj wysokość zwierciadła wody gruntowej dGWL w odniesieniu do górnej powierzchni płyty fundamentowej.
- Tworzenie dodatkowego obciążenia fundamentu : Dodatkowe obciążenia fundamentu można wprowadzić w nawigatorze Dane w sekcji „Obciążenia”, a żądany przypadek obciążenia można znaleźć na górze paska poleceń lub w tabeli w sekcji „Obciążenia” poniżej.
- Definiowanie typu obciążenia : W oknie dialogowym "Edytować dodatkowe obciążenie fundamentu" należy zdefiniować typ obciążenia "Woda gruntowa".
- Przypisanie do fundamentów : Przypisz nowe obciążenie do jednego lub kilku fundamentów oraz do przypadku obciążenia.
Można również użyć automatycznej opcji uwzględnienia ciśnienia wody gruntowej. W tym celu należy zaznaczyć pole wyboru "Ciężar własny fundamentów" w zakładce "Przypadki obciążeń" okna dialogowego "Przypadki obciążeń i kombinacje".
Pojawi się nowa zakładka, w której można aktywować wodę gruntową. Ciśnienie wody gruntowej jest przykładane automatycznie jako obciążenie uwzględniające wyporność podłoża; Wartość ta opiera się na głębokości zwierciadła wody gruntowej, zdefiniowanej w fundamencie.
Obciążenie powierzchniowe

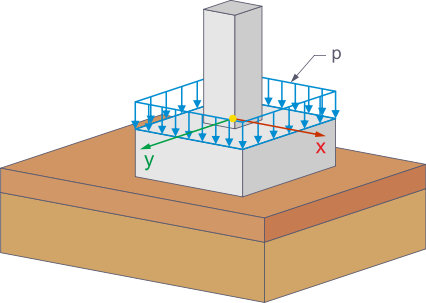

Ten typ obciążenia umożliwia ręczne zdefiniowanie obciążenia powierzchniowego na fundamencie. Funkcja ta jest szczególnie przydatna w przypadku wewnętrznych fundamentów słupów, które są obciążone na całej ich powierzchni z wyjątkiem powierzchni słupa.
Instrukcja krok po kroku
- Tworzenie dodatkowego obciążenia fundamentu : Dodatkowe obciążenia fundamentu można wprowadzić w nawigatorze Dane w sekcji „Obciążenia”, a żądany przypadek obciążenia można znaleźć na górze paska poleceń lub w tabeli w sekcji „Obciążenia” poniżej.
- Wybór typu obciążenia : W oknie dialogowym 'Dodatkowe obciążenie fundamentu' należy wybrać typ obciążenia 'Obciążenie powierzchniowe'.
- Definiowanie wielkości obciążenia : W oknie dialogowym "Dodatkowe obciążenie fundamentu" należy zdefiniować żądaną wartość obciążenia powierzchniowego.
- Przypisanie obciążenia powierzchniowego : Przypisz dodatkowe obciążenie fundamentu do odpowiedniego przypadku obciążenia i żądanych fundamentów.
obciążenie liniowe

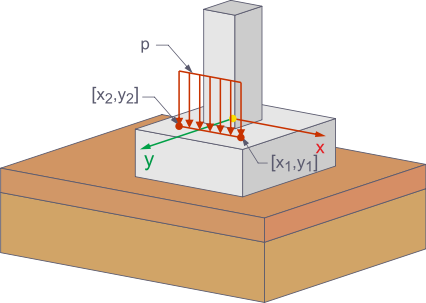

Typ "Obciążenie liniowe" jest stosowany, gdy obciążenie działa na fundament wzdłuż linii, na przykład w przypadku wąskich regałów. Ten typ obciążenia zapewnia realistyczne odwzorowanie obciążeń podłużnych, które powodują określone naprężenie fundamentu.
Instrukcja krok po kroku
- Tworzenie dodatkowego obciążenia fundamentu : Dodatkowe obciążenia fundamentu można wprowadzić w nawigatorze Dane w sekcji „Obciążenia”, a żądany przypadek obciążenia można znaleźć na górze paska poleceń lub w tabeli w sekcji „Obciążenia” poniżej.
- Wybór typu obciążenia : W oknie dialogowym 'Dodatkowe obciążenie fundamentu' należy wybrać typ obciążenia 'Obciążenie liniowe'.
- Definiowanie wielkości obciążenia : Wprowadź żądaną wartość obciążenia liniowego p.
- Definiowanie współrzędnych linii : Wprowadź współrzędne (x1, y1 ) i (x2, y2 ), pomiędzy którymi ma działać obciążenie liniowe.
- Przypisanie : Obciążenie liniowe należy przypisać do odpowiedniego przypadku obciążenia i żądanych fundamentów.
Obciążenie skupione

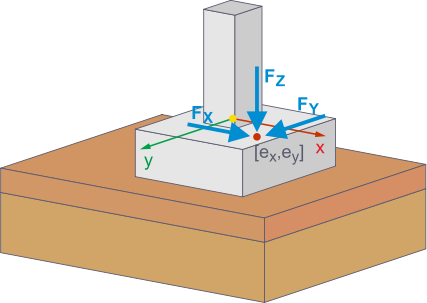

Typ "Obciążenie skupione" jest idealny do modelowania obciążeń skupionych, lokalnie obciążających fundament. Obciążenia takie często występują w przypadku częściowo przykrytych fundamentów, gdzie fundament jest tylko wybiórczo obciążony przez płytę fundamentową lub gdy kształt obciążonej powierzchni nie jest obciążenia opisane powyżej.
Instrukcja krok po kroku
- Tworzenie dodatkowego obciążenia fundamentu : Dodatkowe obciążenia fundamentu można wprowadzić w nawigatorze Dane w sekcji „Obciążenia”, a żądany przypadek obciążenia można znaleźć na górze paska poleceń lub w tabeli w sekcji „Obciążenia” poniżej.
- Wybór typu obciążenia : W oknie dialogowym 'Dodatkowe obciążenie fundamentu' należy zdefiniować typ obciążenia 'Obciążenie skupione'.
- Definiowanie składowych sił : Den Wert der Lastkomponenten Fx, Fy und Fz eingeben.
- Definiowanie mimośrodów : Die Exzentrizitäten ex und ey angeben, um die genaue Position der Einzellast auf dem Fundament zu bestimmen.
- Przypisanie : Obciążenie skupione należy przypisać do odpowiedniego przypadku obciążenia i żądanych fundamentów.
