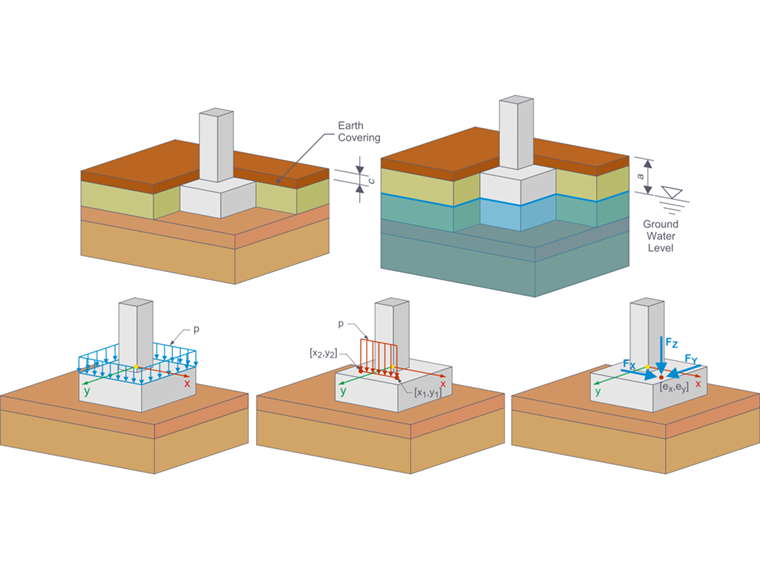

V programu RFEM 6 umožňují dodatečná zatížení základů přesné modelování reálných zatěžovacích scénářů pro základy. Při zadávání zatížení na základ lze vybrat různé typy zatížení, které lze použít pro různé zatěžovací situace.
Kromě možnosti ručního zadání příkrovů zeminy a spodní vody jako přídavného zatížení základu nabízí program RFEM 6 také automatickou možnost.
nadnásyp

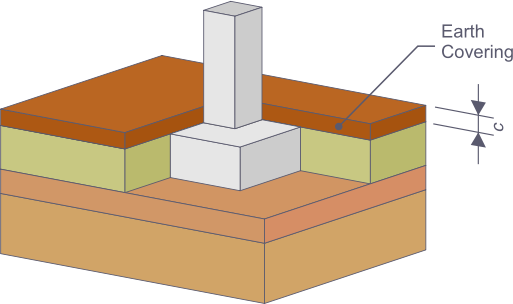

Tento typ zatížení představuje rovnoměrné pokrytí základu zeminou z uživatelsky definovaného materiálu, jako je štěrk nebo písek.
Typ základové půdy a tloušťka nadnásypu se nastavují v nastavení základu v záložce "Vlastnosti základové půdy". Tyto hodnoty se pak zahrnou přímo do posouzení nadnásypu.
Pokud pro nové přídavné zatížení základu vybereme typ zatížení „Krytí zeminou“, zohlední se tíha podloží a tloušťka nadnásypu. Jediné, co musíte udělat, je přiřadit základovou krytinu jednomu nebo více základům a zatěžovacímu stavu. Tato funkce využívá informace o poloze, tvaru a průřezové ploše sloupu na základu a zohledňuje je při výpočtu nadnásypu.
Pokyny krok za krokem pro ruční zadání
- Úprava základu : Otevřete dialog "Upravit základ" a vyberte záložku "Vlastnosti zeminy".
- Vytvoření materiálu : V záložce "Vlastnosti zeminy" vyberte nový materiál pro "Zemní vrstvu na základové desce" z databáze materiálů pod typem materiálu "Zemina". Hustotu lze v případě potřeby ručně upravit.
- Zadání tloušťky : Zadejte tloušťku zemní desky c. Pomocí vizualizace v okně lze přímo zkontrolovat zadání.
- Vytvoření přídavného zatížení základu : V navigátoru Data můžete zadat přídavná zatížení na základ pod položkou "Zatížení" a požadovaný zatěžovací stav v horní části panelu příkazů nebo níže v tabulce pod položkou "Zatížení".
- Zadání typu zatížení : V dialogu "Upravit přídavné zatížení základu" zadejte typ zatížení "Krytí zeminou".
- Přiřazení zemní desky : Přiřaďte přídavné zatížení základu příslušnému zatěžovacímu stavu a požadovaným základům.
Databáze znalostí

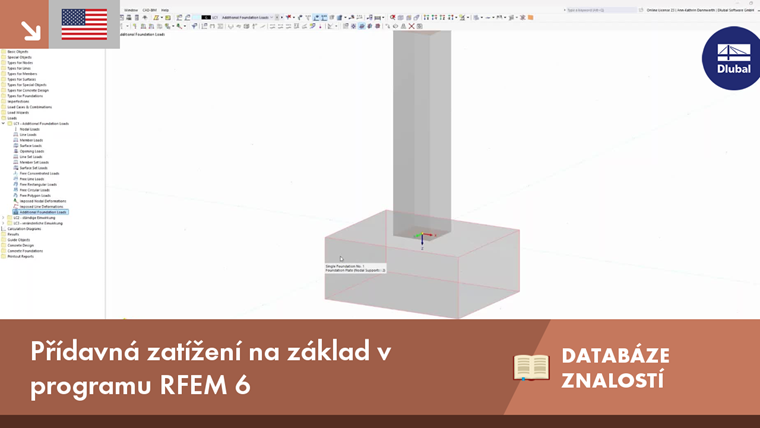

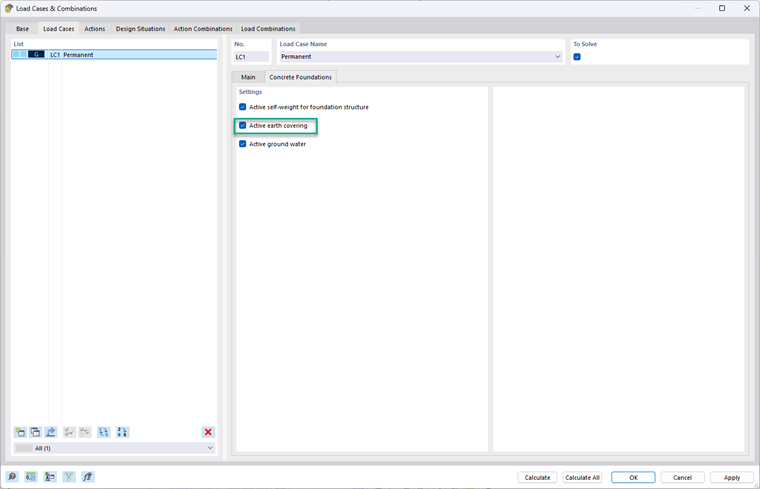

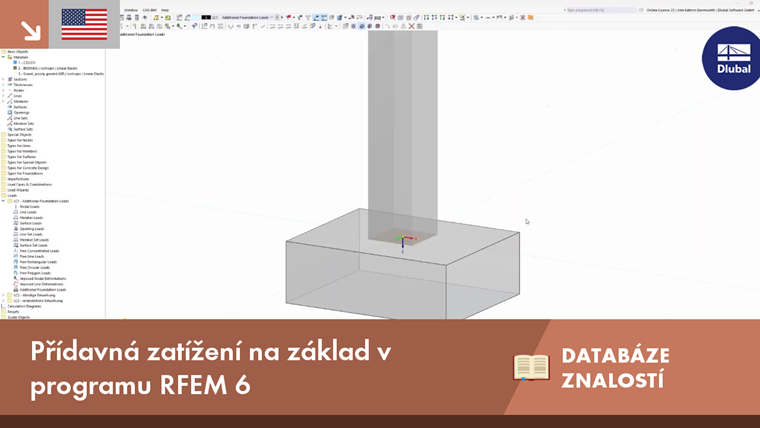

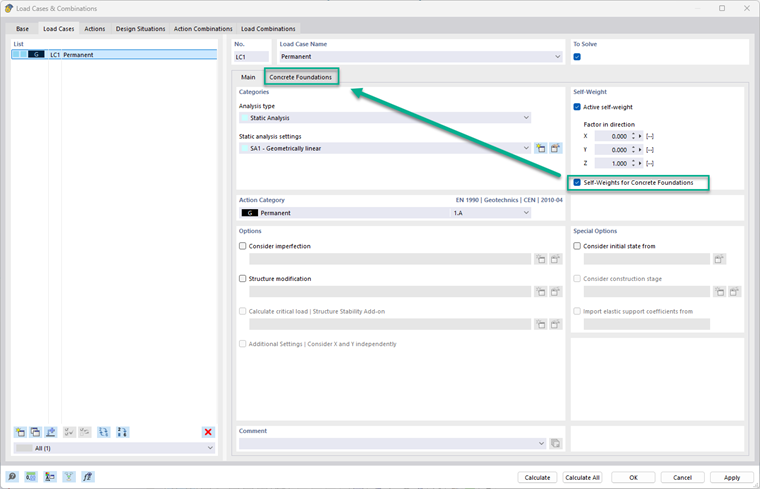

Kromě ručního zadání zatížení od zemní desky nabízí program RFEM 6 možnost zohlednit toto zatížení automaticky. Za tímto účelem zaškrtněte políčko "Vlastní tíha základů" v záložce "Zatěžovací stavy" dialogu "Zatěžovací stavy a kombinace" pro zatěžovací stav v sekci "Vlastní tíha".
Otevře se nová záložka, kde je možné aktivovat nadnásyp. Zatížení zemní vrstvy se automaticky spočítá a integruje do zatížení na základě parametrů základové půdy definovaných v základu (např. typu zeminy a tloušťky zemní vrstvy).
Podzemní voda

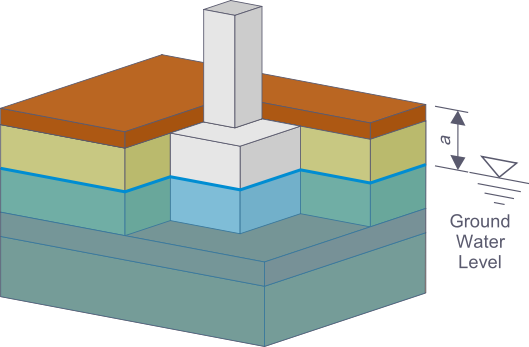

Tento typ zatížení zohledňuje tlak spodní vody jako přídavné zatížení na základ. To je důležité zejména pro základy ležící pod hladinou spodní vody, protože na základ působí vztlak. Tlak spodní vody je aplikován jako směrem nahoru působící plošné zatížení pod základem, což umožňuje realistickou simulaci vztlaku a zatížení od zeminy.
Pro zadání hladiny podzemní vody je třeba v záložce "Vlastnosti zeminy" aktivovat volbu "Podzemní voda" a zadat výšku hladiny spodní vody vzhledem k horní straně základové desky. Tyto hodnoty se pak zohlední při výpočtu zatížení.
Pokyny krok za krokem pro ruční zadání
- Úprava základu : Otevřete dialog "Upravit základ" a vyberte záložku "Vlastnosti zeminy".
- Aktivace spodní vody : Aktivujte možnost "Podzemní voda" zaškrtnutím políčka.
- Zadání hladiny podzemní vody : Zadejte výšku hladiny spodní vody dGWL vzhledem k horní straně základové desky.
- Vytvoření přídavného zatížení základu : V navigátoru Data můžete zadat přídavná zatížení na základ pod položkou "Zatížení" a požadovaný zatěžovací stav v horní části panelu příkazů nebo níže v tabulce pod položkou "Zatížení".
- Zadání typu zatížení : V dialogu "Upravit přídavné zatížení na základ" zadejte typ zatížení "Podzemní voda".
- Přiřazení k základům : Přiřaďte nové zatížení jednomu nebo více základům a jednomu zatěžovacímu stavu.
Databáze znalostí

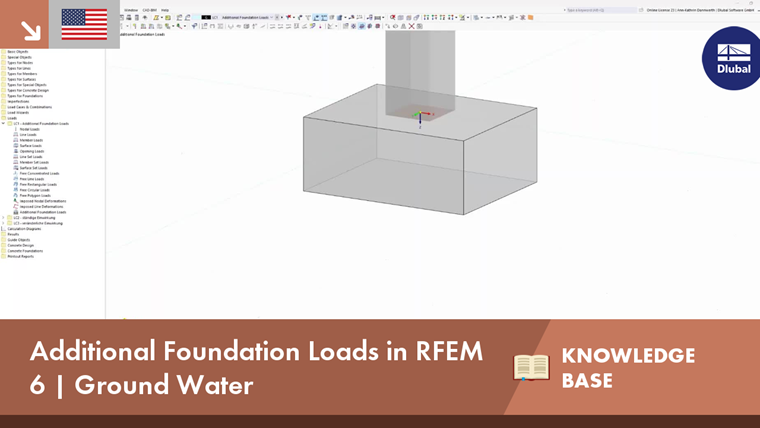

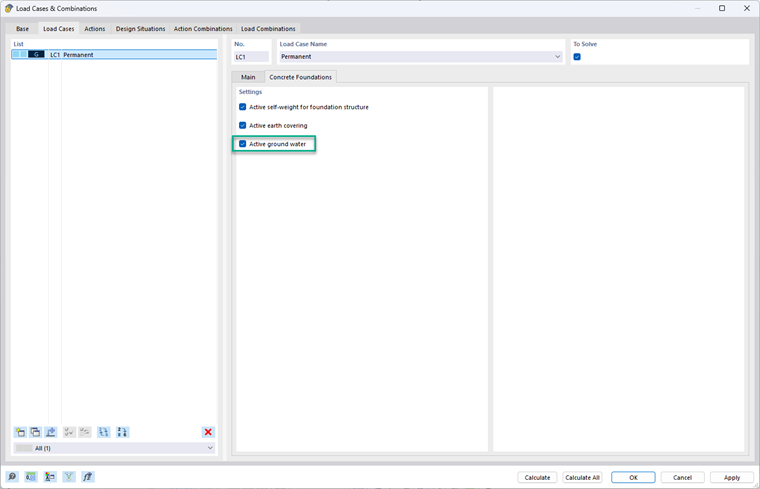

Pro zohlednění tlaku spodní vody lze použít také automatickou volbu. Za tímto účelem zaškrtněte políčko "Vlastní tíha základů" v záložce "Zatěžovací stavy" dialogu "Zatěžovací stavy a kombinace".
Otevře se nová záložka, kde můžete aktivovat spodní vodu. Tlak spodní vody je automaticky aplikován jako zatížení pod základem, které zohledňuje vztlak; vychází z výšky hladiny spodní vody definované v základu.

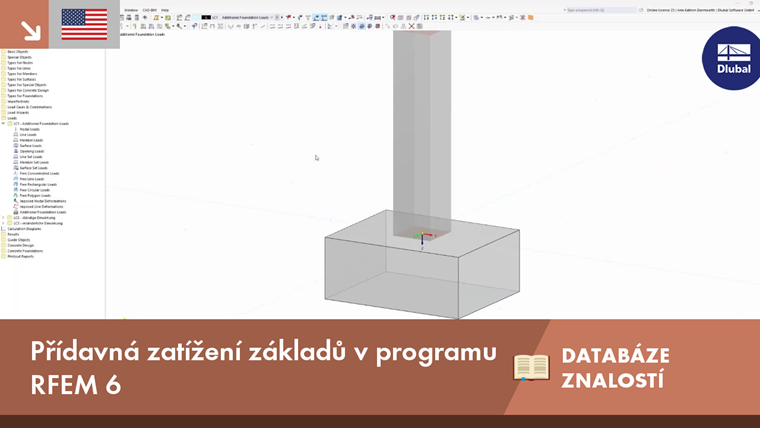

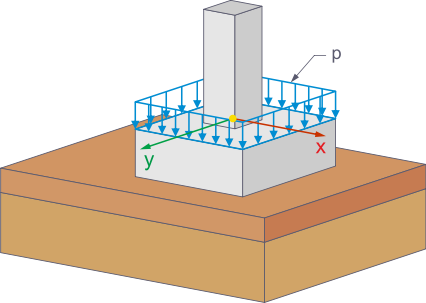

Plošné zatížení
Tento typ zatížení umožňuje ručně zadat plošné zatížení na základ. Tato funkce je užitečná zejména pro vnitřní základy sloupů, které jsou zatíženy po celé své ploše s výjimkou plochy pro sloup.
Pokyny krok za krokem
- Vytvoření přídavného zatížení základu : V navigátoru Data můžete zadat přídavná zatížení na základ pod položkou "Zatížení" a požadovaný zatěžovací stav v horní části panelu příkazů nebo níže v tabulce pod položkou "Zatížení".
- Výběr typu zatížení : V dialogu "Přídavné zatížení na základ" vyberte typ zatížení "Plošné zatížení".
- Zadání velikosti zatížení : V dialogu "Přídavné zatížení na základ" zadejte požadovanou hodnotu plošného zatížení.
- Přiřazení zatížení na plochu : Přiřaďte přídavné zatížení základu příslušnému zatěžovacímu stavu a požadovaným základům.

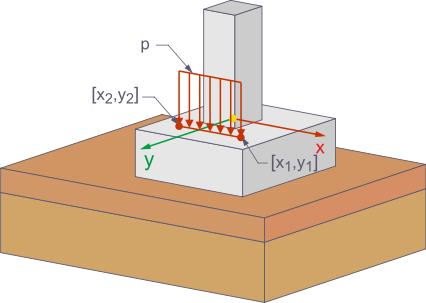

Zatížení na linii
Typ "Zatížení na linii" se používá, pokud zatížení působí na základ podél linie, jako například v případě úzkých regálů. Tento typ zatížení poskytuje realistické znázornění podélných zatížení, která způsobují specifické namáhání základu.
Pokyny krok za krokem
- Vytvoření přídavného zatížení základu : V navigátoru Data můžete zadat přídavná zatížení na základ pod položkou "Zatížení" a požadovaný zatěžovací stav v horní části panelu příkazů nebo níže v tabulce pod položkou "Zatížení".
- Výběr typu zatížení : V dialogu "Přídavné zatížení na základ" vyberte typ zatížení "Zatížení na linii".
- Zadání velikosti zatížení : Zadejte požadovanou hodnotu zatížení na linii p.
- Zadání souřadnic linie : Zadejte souřadnice (x1, y1 ) a (x2, y2 ), mezi kterými má liniové zatížení působit.
- Přiřazení : Přiřaďte zatížení na linii příslušnému zatěžovacímu stavu a požadovaným základům.

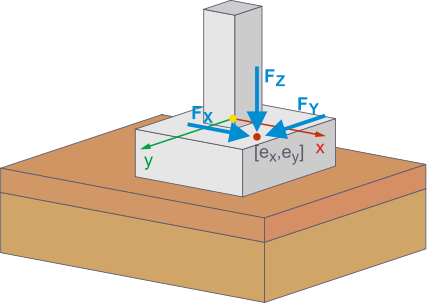

Osamělé zatížení
Typ "Soustředné zatížení" je ideální pro modelování osamělých zatížení, která lokálně namáhají základ. Taková zatížení se často vyskytují v případě částečně zakrytých základů, kdy je základ selektivně zatížen pouze základovou deskou nebo tvar zatížené plochy není pokryt typy zatížení popsané výše.
Pokyny krok za krokem
- Vytvoření přídavného zatížení základu : V navigátoru Data můžete zadat přídavná zatížení na základ pod položkou "Zatížení" a požadovaný zatěžovací stav v horní části panelu příkazů nebo níže v tabulce pod položkou "Zatížení".
- Výběr typu zatížení : V dialogu "Přídavné zatížení na základ" zadejte typ zatížení "Soustředné zatížení".
- Zadání složek sil : Den Wert der Lastkomponenten Fx, Fy und Fz eingeben.
- Zadání excentricit : Die Exzentrizitäten ex und ey angeben, um die genaue Position der Einzellast auf dem Fundament zu bestimmen.
- Přiřazení : Přiřaďte osamělé zatížení příslušnému zatěžovacímu stavu a požadovaným základům.
