Przenoszenie obciążeń na fundamenty między RFEM 5 i RSTAB 8

Zamodelowaliśmy i obliczyliśmy halę stalową w RSTAB. Parallel dazu wollen wir in RFEM die dazugehörige Bodenplatte berechnen. Können wir die "Fundamentlasten" (Auflagerlasten der Hallenstützen) in dieses RFEM-Modell transferieren und neu, für die Bodenplatte kombinieren?

Odpowiedź:

Jeżeli otworzymy model hali w programie RFEM zamiast w RSTAB (utworzymy kopię modelu i zmienimy rozszerzenie pliku z *.rs8 na *.rf5), siły podporowe będzie można zaimportować po ich obliczeniu i zapisaniu. Dazu öffnet man im Modell der Bodenplatte die "Extras" und wählt "Lagerreaktionen als Last übernehmen".

Danach kann bzw. muss für jeden Lastfall einzeln die Lagerreaktion übernommen werden. Die Zusammenstellung der Lastkombinationen erfolgt dann über RFEM wie gewohnt.

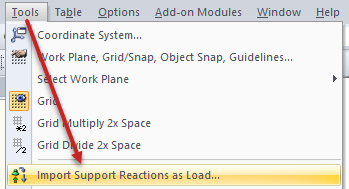

Importowanie reakcji podporowych jako obciążenia
Importowanie reakcji podporowych jako obciążenia
