Osłony przeciwwiatrowe to specjalne konstrukcje tekstylne, które mają za zadanie chronić środowisko przed szkodliwymi cząsteczkami chemicznymi, jak również ograniczać erozję wietrzną, przyczyniając się do ochrony cennych zasobów. RFEM i RWIND są używane do analizy konstrukcji wiatrowej dla jednostronnej interakcji płyn-konstrukcja (FSI). W tym filmie pokazano, jak obliczać konstrukcję konstrukcji wiatrochronnych przy użyciu programów RFEM i RWIND.

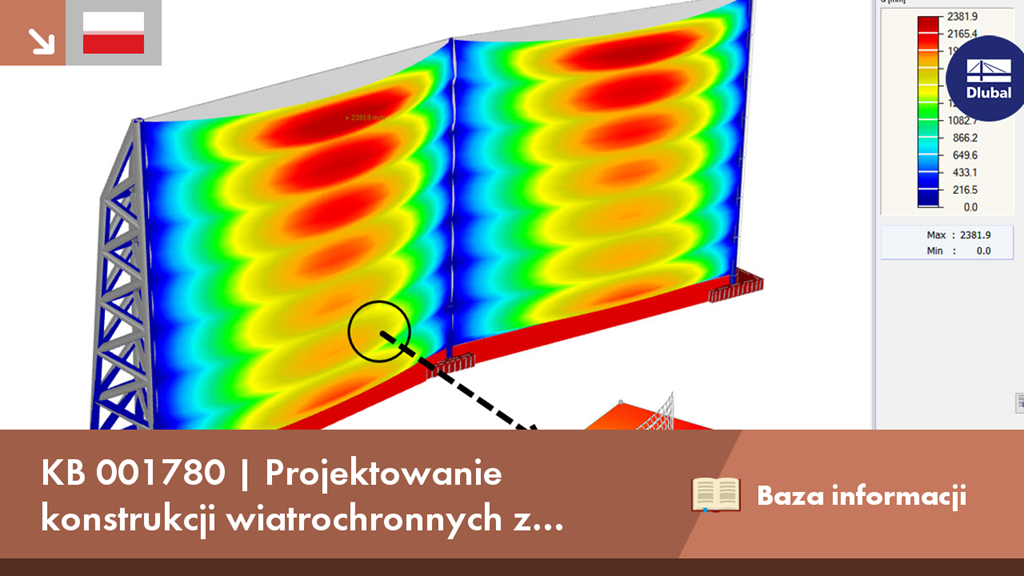

KB 001780 | Obliczenia statyczne osłon przeciwwiatrowych z porowatych tkanin w RFEM i RWIND
![Podstawowe kształty konstrukcji membranowych [1]](/pl/webimage/009595/2419506/01-png.png?mw=512&hash=fe42d914122820fe3c92f9595d4d91afce8a2c07)
![KB 001879 | Wpływ sztywności kabli na zginanie](/pl/webimage/049953/3835546/Seil.png?mw=512&hash=83e64fde3c3d0a1d2649d8e64587b93f4ab71876)
![KB 001848 | Wymiarowanie słupów drewnianych zgodnie z normą NDS 2018 w RFEM 6](/pl/webimage/040983/3525158/Timber_Column_for_KB_1848.png?mw=512&hash=8767c3300658d77c253bb7ff632327937a04dd95)
![Element 002746 | Ansatz von Windlasten z eksperymentalnych wersji](/pl/webimage/047175/3688544/47175.png?mw=512&hash=92558eee30ca35a36317ae0c81415eb079ba4e72)
W przypadku eksperymentalnie określonych wartości ciśnienia dla modelu na powierzchniach, można je uwzględnić w modelu konstrukcji w programie RFEM 6, przetworzyć w RWIND 2, a następnie wykorzystać jako obciążenia wiatrem w analizie konstrukcyjnej w RFEM 6.
Z tego artykułu w Bazie informacji dowiesz się, jak zastosować wartości wyznaczone eksperymentalnie: Analiza statyczna z obciążeniem wiatrem i parciem mierzonym eksperymentalnie z wykorzystaniem RWIND 2 i RFEM 6
![Element 002649 | Wyświetlanie wyników RWIND bezpośrednio w RFEM 6](/pl/webimage/043004/3572831/2023-08-15-07-12-55.png?mw=512&hash=0b716b063ad4126a4590e42d13a7a1974c015cac)
Wyniki RWIND można wyświetlić bezpośrednio w programie głównym. W Nawigatorze - Wyniki należy wybrać z listy powyżej typ wyniku Analiza symulacji wiatru.
Aktualnie dostępne są następujące wyniki odnoszące się do siatki obliczeniowej RWIND:
- Ciśnienie powierzchniowe
- Współczynnik powierzchni cp
- Odległość od ściany y+ (przepływ stacjonarny)
![Cecha 002551 | Dowolnie regulowana przepuszczalność wiatru dla powierzchni](/pl/webimage/035403/3435910/35403_EN.png?mw=512&hash=e357887a3f1c878d13b4cfc9eb821533b9c3bc05)
Program RWIND 2 Pro umożliwia zastosowanie przepuszczalności dla powierzchni. Potrzebujesz tylko definicji
- współczynnika Darcy'ego D,
- współczynnika bezwładności I i
- długości porowatego medium w kierunku przepływu L,
w celu zdefiniowania warunków brzegowych ciśnienia między przednią i tylną stroną strefy porowatej. To ustawienie umożliwia przepływ przez tę strefę z dwuczęściowym wyświetleniem wyników po obu stronach obszaru strefy.
Ale to nie wszystko. Dodatkowo generowanie modelu uproszczonego uwzględnia strefy przepuszczalne i uwzględnia odpowiednie otwory w pokryciu modelu. Czy można uniknąć skomplikowanego modelowania geometrycznego elementu porowatego? Oczywiście - mamy dobrą wiadomość! Dzięki dokładnemu zdefiniowaniu parametrów przepuszczalności można uniknąć skomplikowanego geometrycznego modelowania elementu porowatego. Funkcji tej można użyć do symulacji rusztowań przepuszczalnych, kurtyn przeciwpyłowych, konstrukcji siatkowych itp.
Więcej informacji![Cecha 002554 | Edytor kontroli zagęszczenia siatki](/pl/webimage/035416/3483380/002554_EN.png?mw=512&hash=3b9d8ef5ff241afc80ae46813d9766fd0c8a8ffe)
Czy znasz już edytor kontroli zagęszczeniami siatki? Będzie bardzo pomocny w Twojej pracy! Dlaczego? To proste - masz następujące możliwości:
- Graficzna wizualizacja obszarów z zagęszczeniami siatki
- Zagęszczenie siatki w obszarach
- Dezaktywacja standardowego zagęszczenia siatki brył 3D z przekształceniem na odpowiednie ręczne zagęszczenie siatki 3D.
Opcje te pomagają sformułować odpowiednią regułę tworzenia siatki całego modelu, nawet dla modeli o nietypowych wymiarach. Za pomocą edytora można efektywnie definiować małe szczegóły modelu na dużych budynkach lub szczegółowe obszary tworzenia siatki w obszarze powłoki modelu. Będziesz zachwycony!
